内齿圈搭配多行星轮传动结构设计

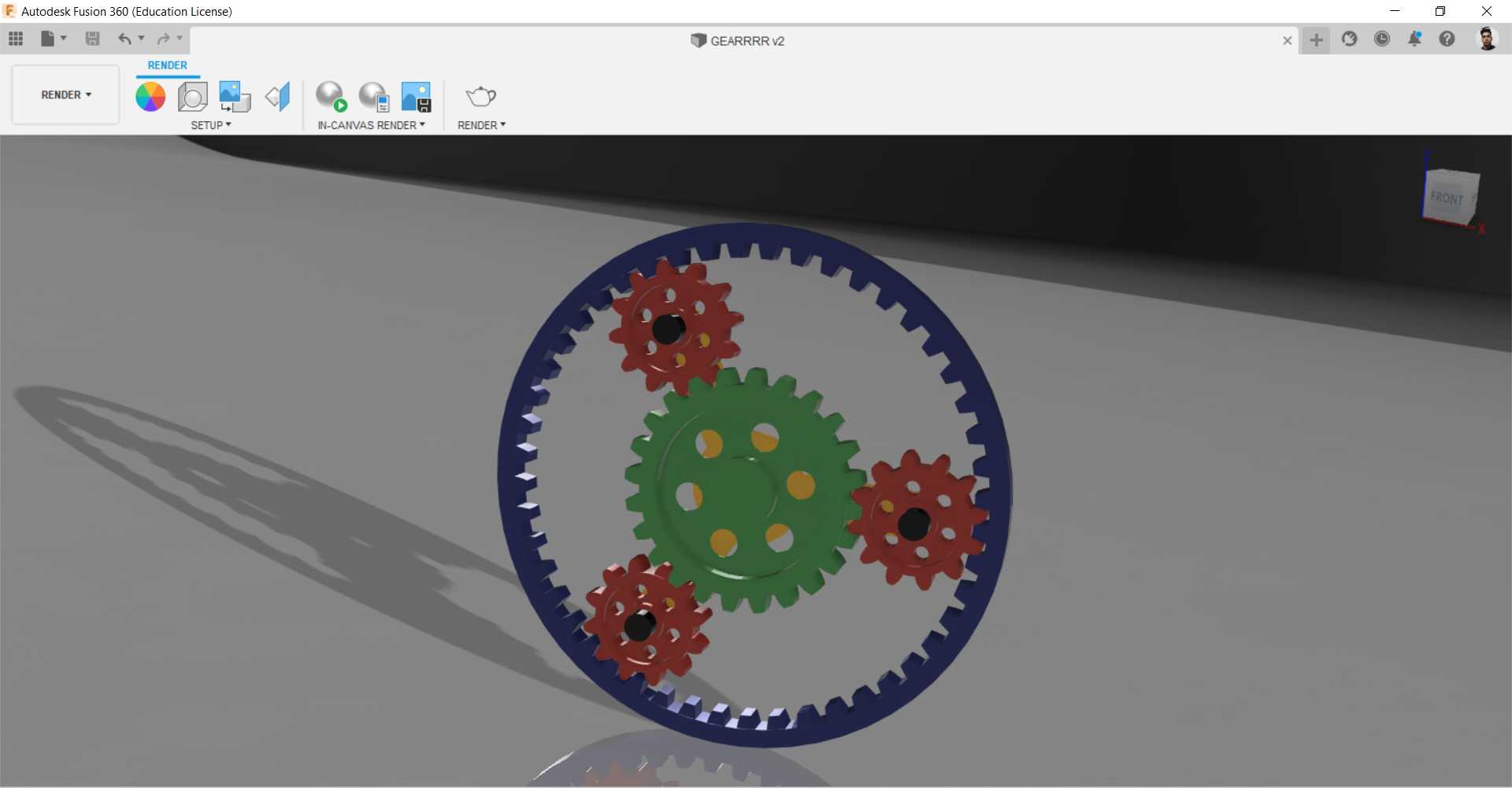

　　这套行星轮系结构在常规同轴减速传动场景中适配性极强，常见于工业机器人关节驱动、小型输送线动力端、精密机床进给机构这类对安装空间有严格限制、同时需要大传动比输出的工况中。区别于普通定轴轮系的排布逻辑，这套结构将中心太阳轮作为动力输入端，三个周向均布的行星轮同时啮合太阳轮与外侧固定内齿圈，动力通过行星架输出，可在极小的径向尺寸内实现较高的减速比，同时多行星轮分担载荷的设计，能让整套传动结构承受更大的扭矩冲击，运行过程中的载荷分布更均匀，传动平稳性远优于单对齿轮啮合的减速结构。

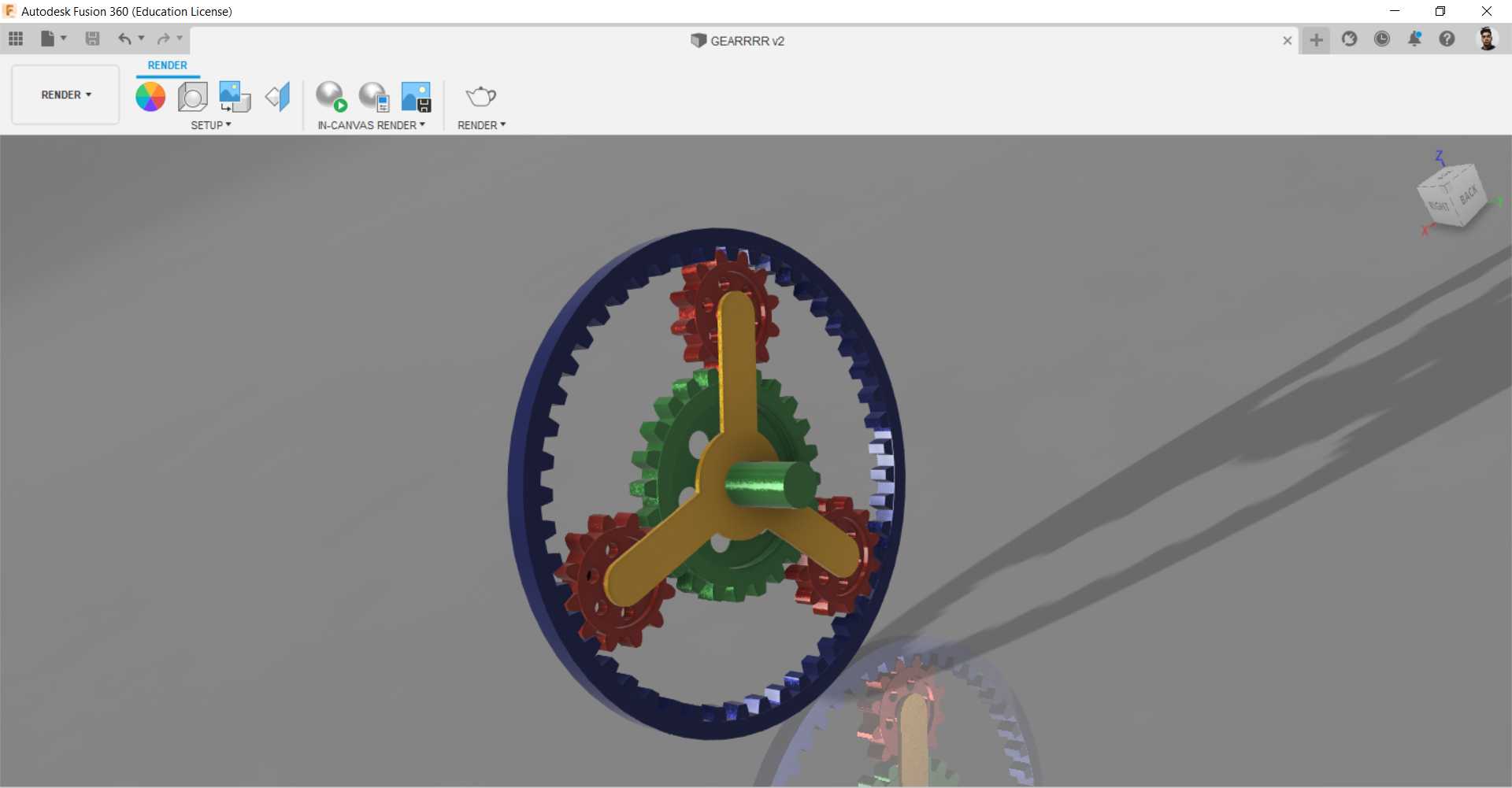

　　从设计逻辑来看，建模过程中优先保证了各轮齿的啮合侧隙处于合理区间，三个行星轮的安装孔位在行星架上呈120°周向均布，避免装配后出现轮齿卡滞、载荷偏载的问题。内齿圈的外径尺寸可根据安装腔体的边界做适配调整，本次建模的结构中，内齿圈作为固定端，其外侧可直接加工定位止口，与设备的安装腔体配合定位，不需要额外设计复杂的固定支架，能有效压缩整套传动单元的轴向安装尺寸。行星架的输出端预留了标准轴径的连接位，可直接搭配联轴器连接负载端，也可根据需求加工成键连接、法兰连接的接口形式，适配不同设备的安装需求。

　　实际应用中，这套轮系的传动效率可保持在较高水平，因为多齿同时啮合的特性，运行过程中的振动与噪音控制表现优异，适合对传动平稳性有要求的精密传动场景。建模时对每个轮齿的齿形参数做了统一匹配，太阳轮、行星轮、内齿圈的模数、压力角参数完全一致，装配过程中通过齿面配合约束验证了啮合干涉情况，所有运动部件之间均预留了合理的运转间隙，不会出现运动过程中部件剐蹭的问题。结构的安装边界以齿圈的外圆为最大径向尺寸，轴向尺寸可根据行星架的连接形式调整，既可以做成超薄型结构适配狭小安装空间，也可通过增加行星轮的数量进一步提升载荷承载能力，适配更大扭矩的传动需求。不同于定轴减速结构需要多级齿轮排布才能实现大传动比，这套单级行星轮系就能实现常规三级定轴轮系的传动比，整体结构重量更轻，转动惯量更小，在需要频繁正反转的传动场景中，能有效降低启停过程的冲击，延长整套传动部件的使用寿命。
