传动用蜗杆排挡轴结构设计

项目分类:齿轮 发布时间:2021-12-10 ID:452298
  • 传动用蜗杆排挡轴结构设计
  • 传动用蜗杆排挡轴结构设计

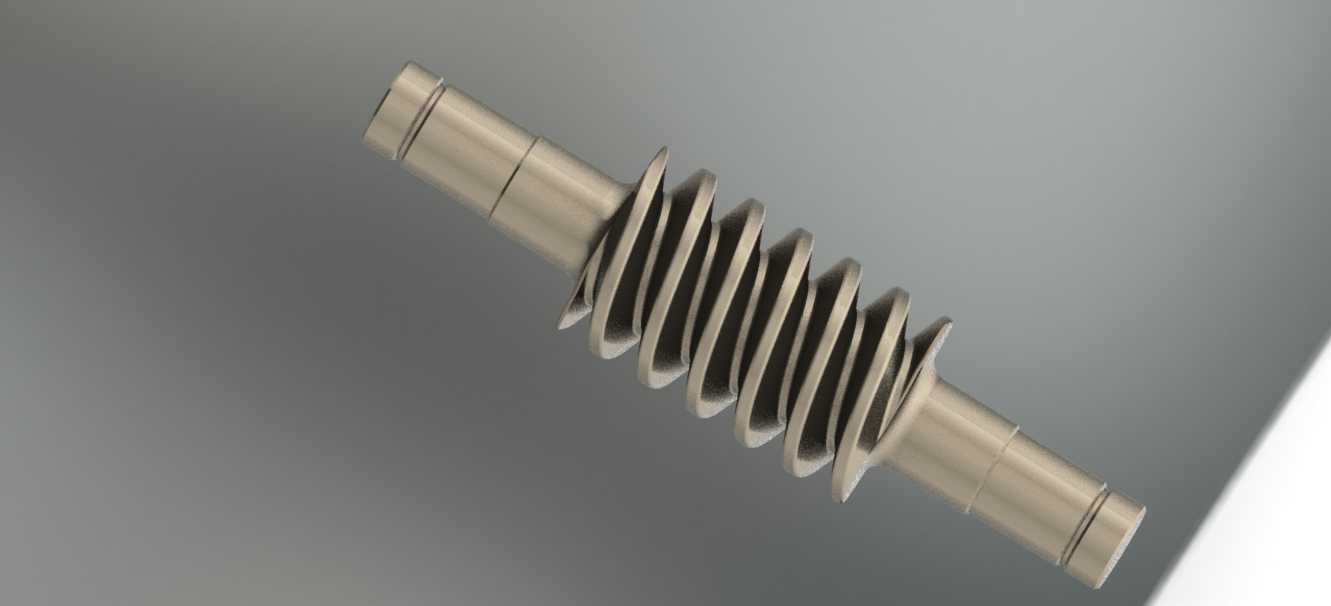

  这款蜗杆排挡轴是蜗轮蜗杆传动机构里的核心啮合零件,主要应用在需要大传动比、低转速大扭矩输出的传动场景中,常见于小型机床进给机构、轻工设备变速单元、手动换挡传动箱这类对传动平稳性有一定要求的设备里。从结构设计来看,零件整体为同轴式阶梯轴布局,中间段为阿基米德蜗杆齿形段,两端为光轴安装轴颈,轴颈上预留有卡环槽结构,用于装配时的轴向定位,避免轴运转过程中出现轴向窜动,影响啮合精度。齿形段的参数设计匹配对应蜗轮的模数、压力角,齿面粗糙度控制在适合传动的精度区间,保证啮合时的接触面积足够,减少局部应力集中带来的齿面磨损。两端安装轴颈的直径尺寸按照支撑轴承的内孔标准设计,轴肩高度满足轴承安装的定位要求,不会出现轴肩过高导致轴承无法装到位、

  或是过低定位失效的问题。在实际设备运行中,该零件承担传递旋转扭矩、配合换挡机构实现传动比切换的作用,蜗杆段与蜗轮啮合时可以实现垂直交错轴的动力传递,单头蜗杆的设计可以获得较大的传动比,同时具备一定的反向自锁特性,避免负载端反向驱动输入端带来的安全隐患。设计过程中需要重点校核轴的扭转强度,尤其是齿根位置的弯曲强度,因为啮合时的径向力、轴向力都会集中作用在齿根与轴的过渡位置,过渡处采用圆角处理,减少应力集中系数,提升零件的疲劳寿命。安装边界上,两端轴颈的同轴度公差需要控制在合理范围内,否则装配后会出现蜗杆齿面偏载,运行时产生异响、磨损加快的问题,轴颈的表面硬度也做了相应的匹配处理,适配滚动轴承的装配要求,避免长期运转后轴颈出现磨损松旷。

  齿形的导程角设计兼顾传动效率与自锁需求,在满足换挡操作手感的同时,保证动力传递过程中不会出现脱挡、滑挡的情况,整体结构没有多余的复杂特征,加工工艺性较好,可以通过车削、铣齿、磨削的常规工序完成加工,适合批量生产应用。
