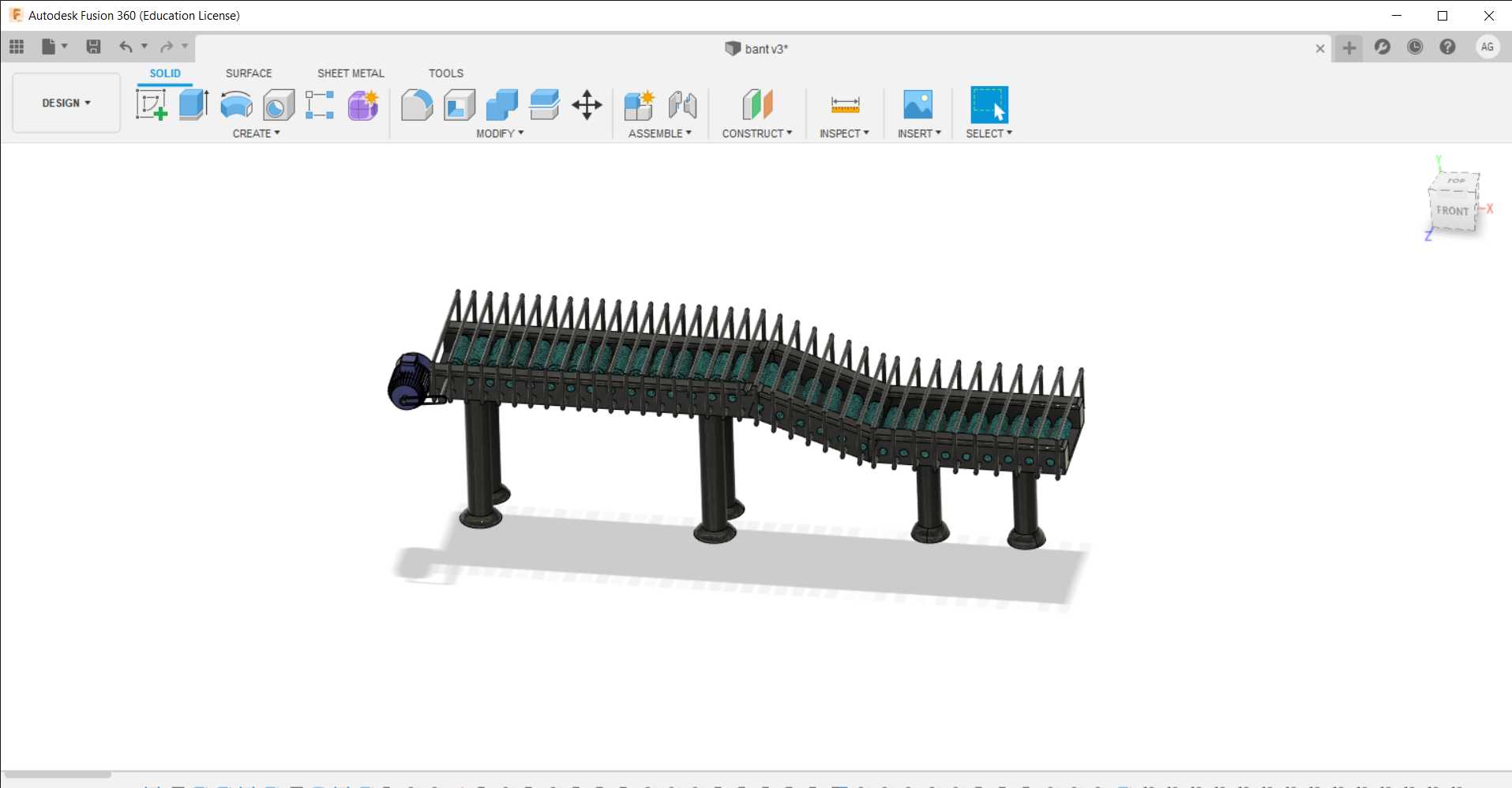

带挡边阶梯式工业输送结构三维设计

　　这款带挡边的阶梯式输送结构，主要面向存在高低工位差的生产场景设计，常见于电子组装线跨工位物料转运、食品包装线不同工序间的物料传递、仓储分拣环节的爬坡段输送，也可适配小型五金件、注塑件的工序间流转需求，解决平面输送无法覆盖的高度差物料转移问题。

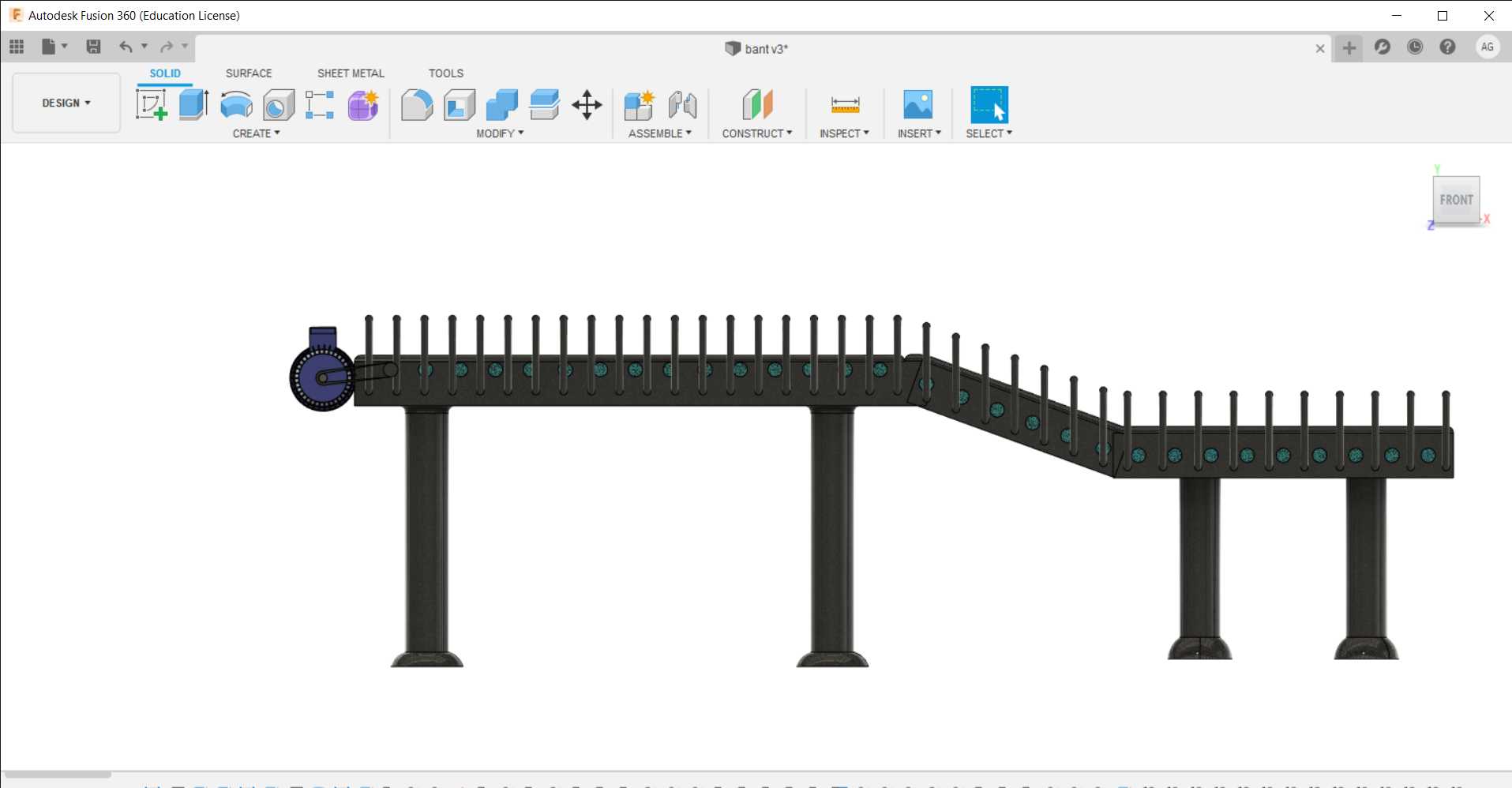

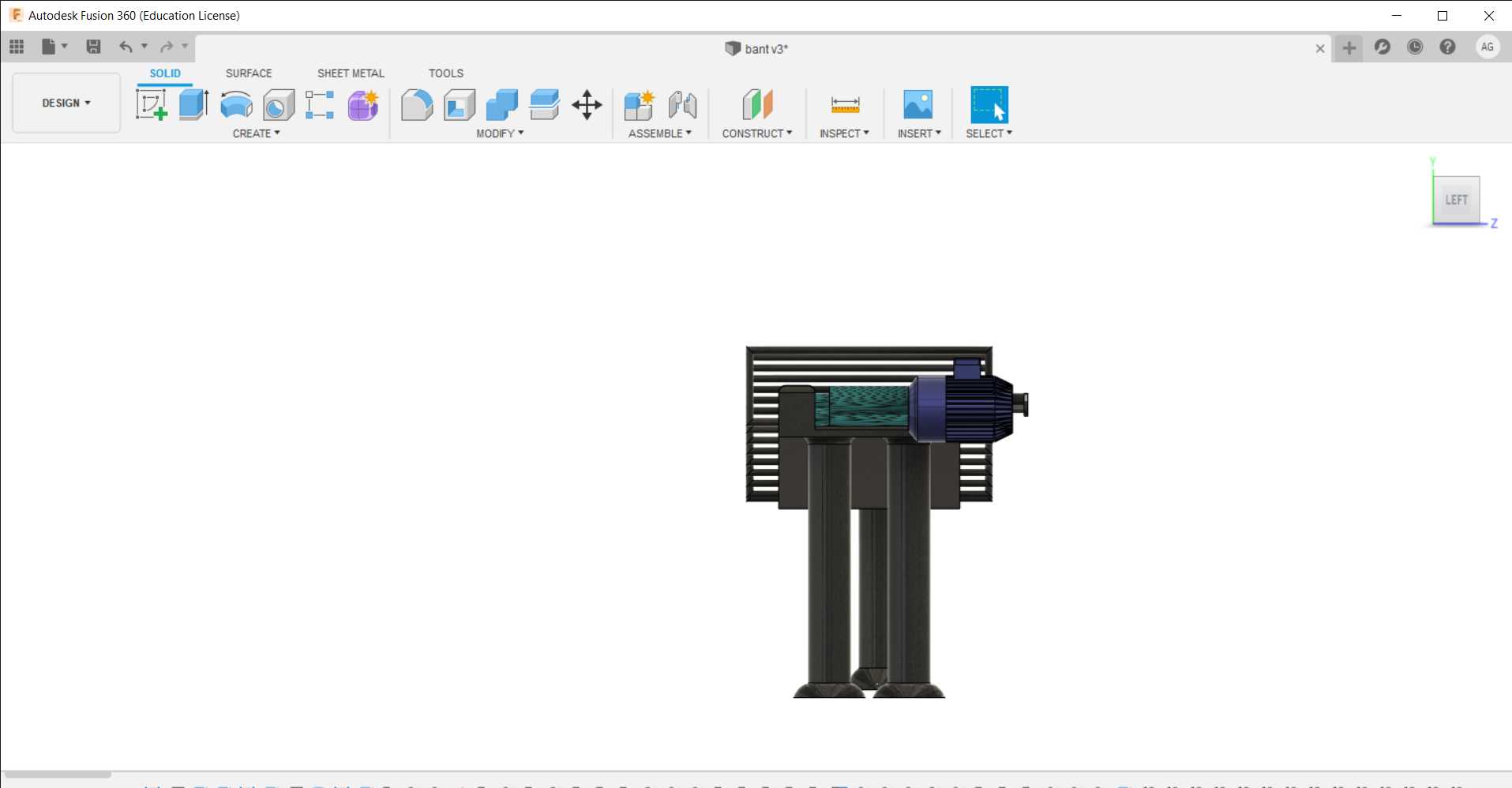

　　从功能特性来看，输送面两侧设置的立式挡边结构，可避免输送过程中物料从侧边滑落，尤其适配小尺寸、易滚动的工件输送；阶梯式的输送段设计，能够在有限的水平安装距离内实现指定高度的抬升，相比普通爬坡输送带，其输送面的阶梯结构可增大与物料的接触摩擦力，针对表面光滑的工件也能稳定输送，不会出现下滑偏移的问题。端部设置的驱动轮结构采用外置安装方式，预留了标准动力接口，可匹配常规减速电机直接安装，无需额外设计传动转接结构，降低现场安装的适配难度。

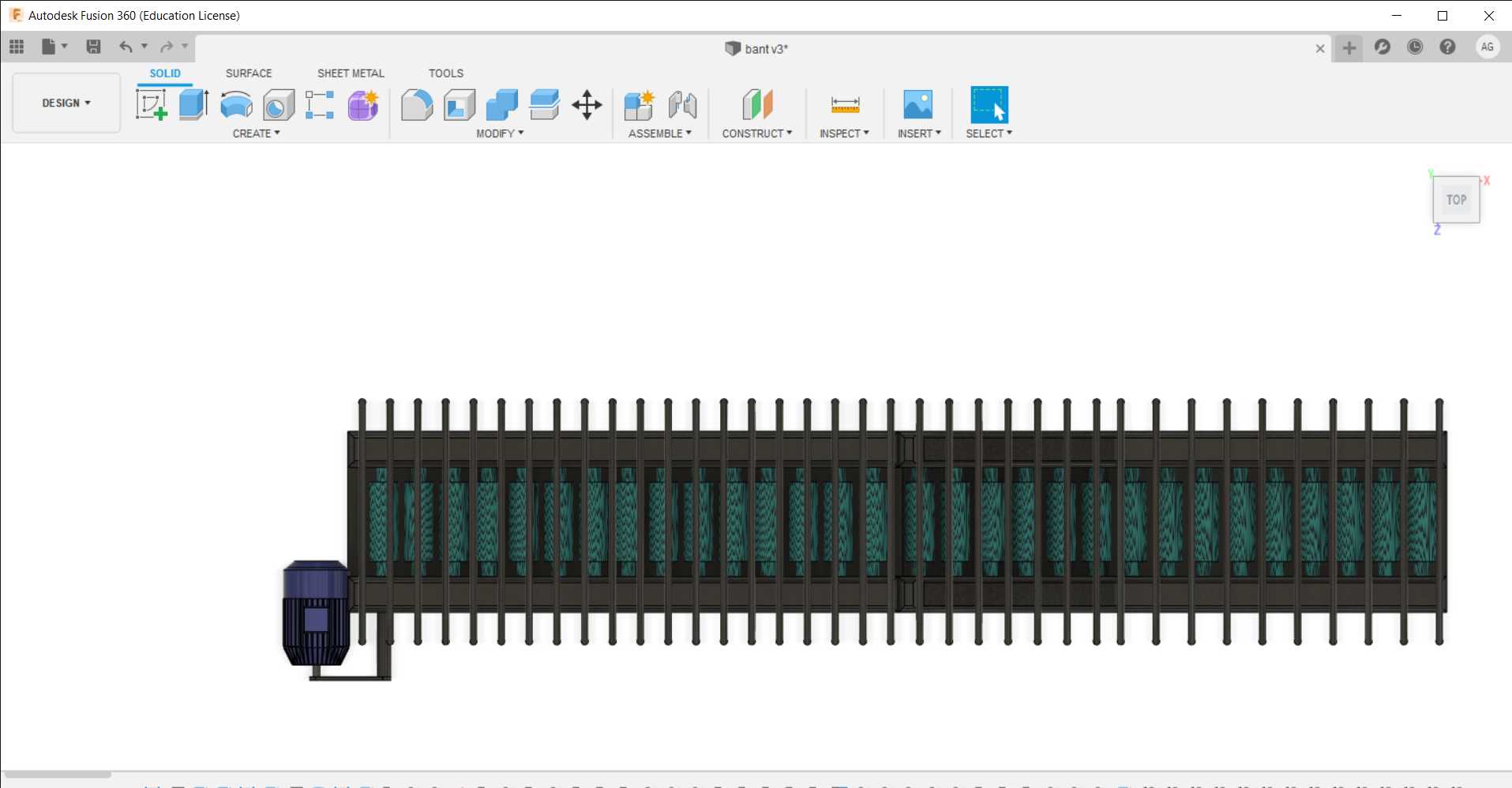

　　设计过程中，支撑立柱采用等截面方柱结构搭配底部法兰安装盘，每段输送架体下方对应设置独立支撑，立柱间距经过载荷校核，可承受每米15kg的均布载荷，架体本身采用模块化分段设计，水平段与爬坡段通过标准连接件拼接，可根据现场实际的高度差需求调整爬坡段的倾斜角度，适配不同的安装边界条件。整体结构的安装边界预留了两侧各50mm的维护空间，驱动端预留120mm的电机安装位，底部法兰盘采用长圆孔设计，可在安装时微调水平位置，抵消地面基础的安装误差。

　　从结构细节来看，输送挡边与输送面采用一体化连接设计，避免长期运行后挡边脱落的问题，架体侧边预留了传感器安装槽位，可直接加装光电传感器实现物料到位检测，适配自动化生产线的联动控制需求；支撑立柱的高度可通过底部调节螺栓进行±20mm的微调，无需额外加工垫片即可完成设备调平，降低现场安装的调试工作量。该结构的设计充分考虑了通用化适配需求，大部分零部件采用标准件设计，后期维护更换成本较低，可直接集成到各类自动化产线中作为物料转运单元使用。
