输送机配套铝型材架装紫外线检测灯结构

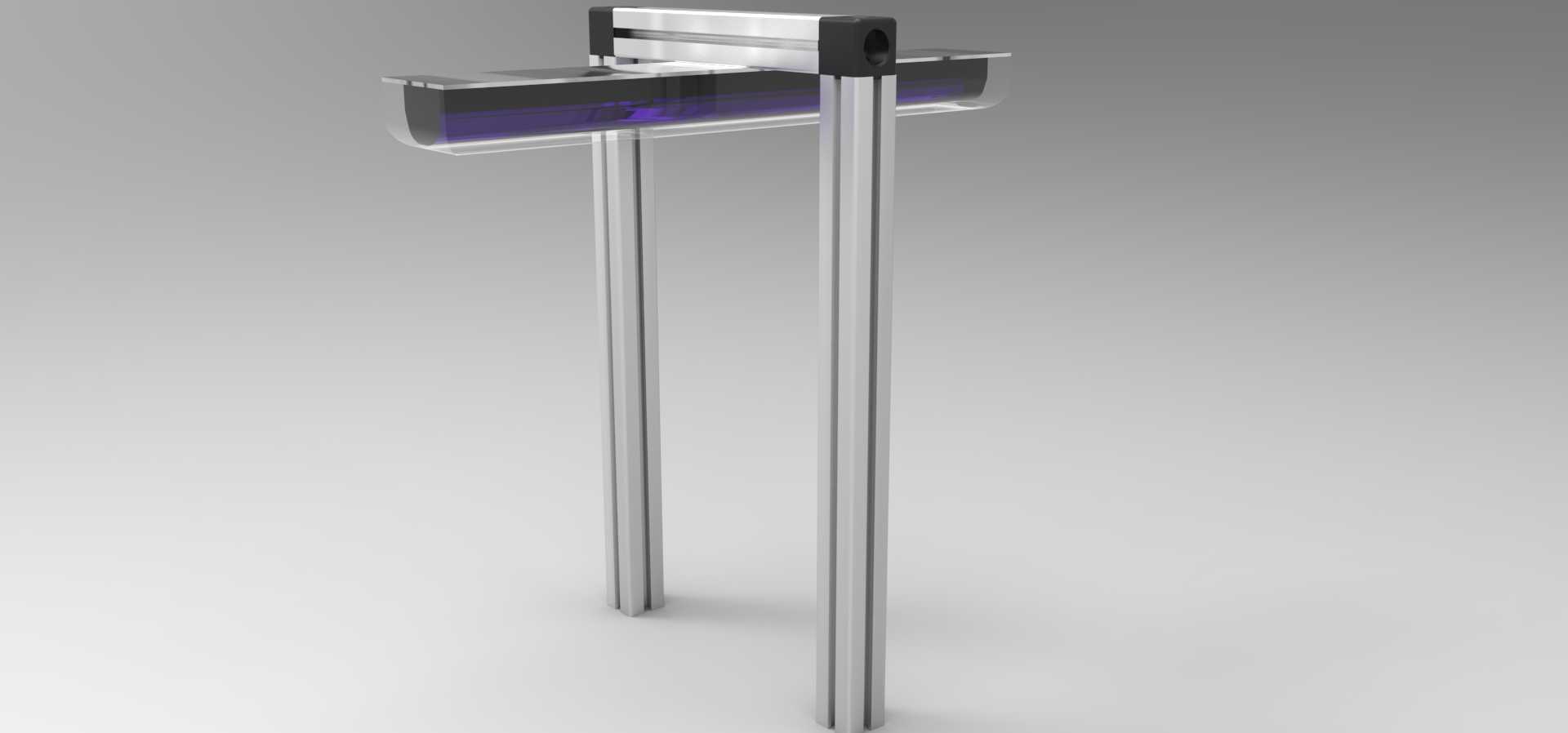

　　这套架装式紫外线检测结构，主要适配食品加工输送线的在线玻璃容器检测环节，安装在输送段的正上方位置，无需额外改动原有输送线的主体机架结构，依托标准工业铝型材的通用安装槽完成固定，适配多数常规宽度的皮带、链板输送线的安装边界。从实际产线应用来看，食品灌装环节中，透明玻璃容器的裂纹、暗伤、内部杂质等缺陷在常规可见光下很难被人工快速识别，紫外线照射下玻璃材质的缺陷位置会产生明显的荧光折射差，能大幅提升在线检测的识别效率，这套结构就是为该检测场景专门设计的架装支撑组件。设计阶段优先考虑了安装调试的便捷性，两根竖向支撑铝型材采用标准40系列欧标铝型材，横向的灯体安装架可以沿竖向型材的槽道上下调整高度，适配不同高度规格的玻璃容器通过需求，

　　避免灯体距离过近剐蹭容器、距离过远导致紫外线照度不足影响检测效果的问题。灯体的横向安装座同样采用铝型材加工，两端设置了黑色的工程塑料端盖，既可以遮挡紫外线向两侧的散射，减少对周边操作工位人员的紫外线照射影响，也能对灯体两端的接线部位起到防护作用，避免生产现场的水汽、粉尘侵入接线端造成电路故障。灯体本身采用长条形的一体化结构，出光面朝向下方输送面，照射范围可以覆盖单排输送的整幅宽度，无需多组灯体拼接就能满足常规输送线的检测宽度要求。安装时只需要将两根竖向型材的底部通过角码固定在输送线的两侧机架上，调整好横向灯架的高度后锁紧T型螺栓即可完成固定，不需要在原有输送机架上做焊接、打孔等不可逆加工，后期产线调整时也可以快速拆卸移位。

　　结构整体没有多余的装饰性设计，所有外露部件都采用易清洁的光滑表面，符合食品生产车间的卫生清洁要求，不会积存清洁死角，日常维护只需要定期擦拭灯体出光面的灰尘，检查两端固定螺栓的锁紧状态即可，不需要复杂的保养操作。考虑到生产现场的振动影响，所有连接部位都采用了防松垫片搭配T型螺栓的固定方式，长期运行不会出现灯架移位、灯体晃动的问题，保证紫外线照射区域始终对准输送线的检测工位，不会因为位置偏移导致检测漏判。
