小型加油站加油岛站棚结构设计

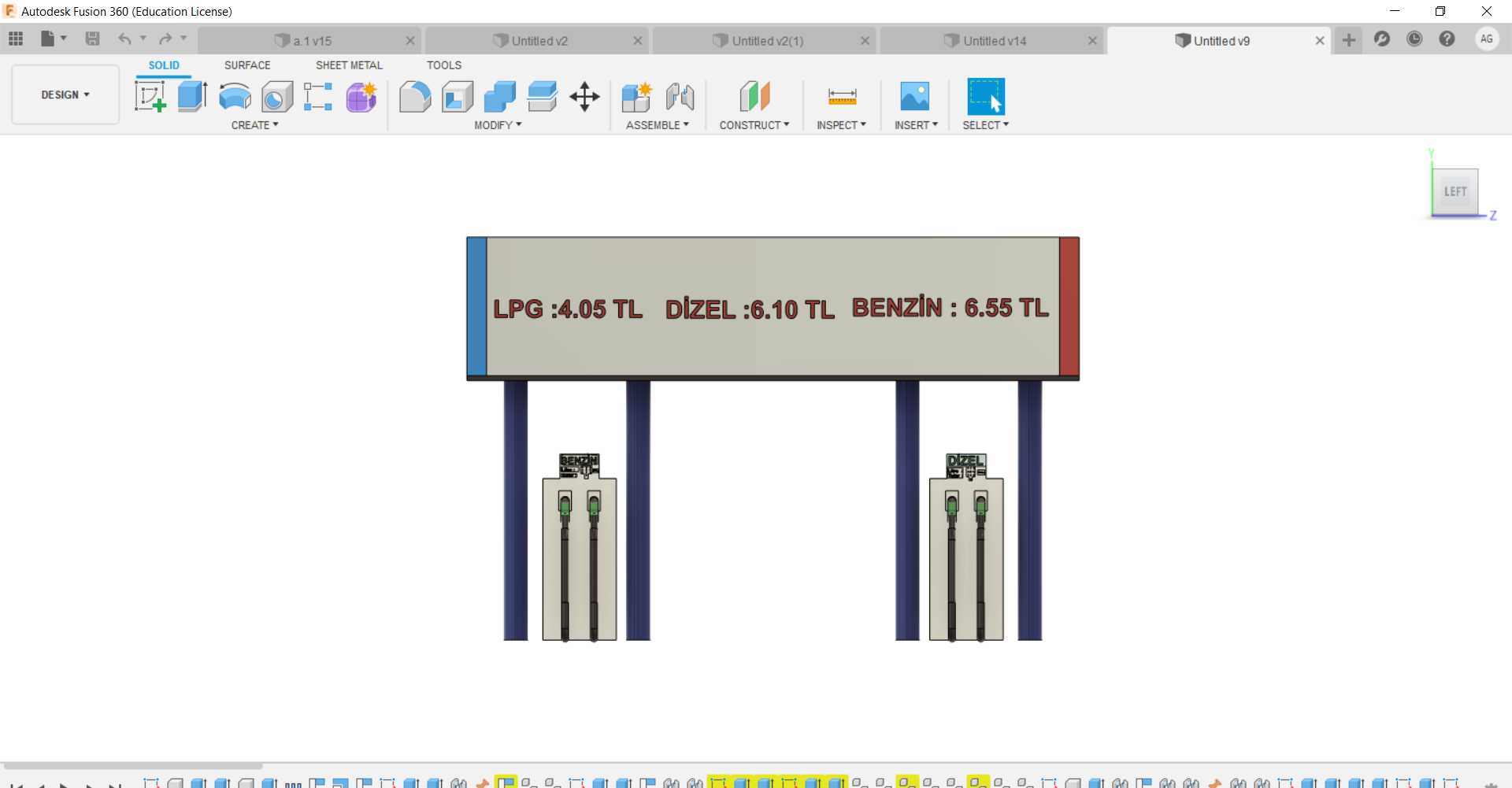

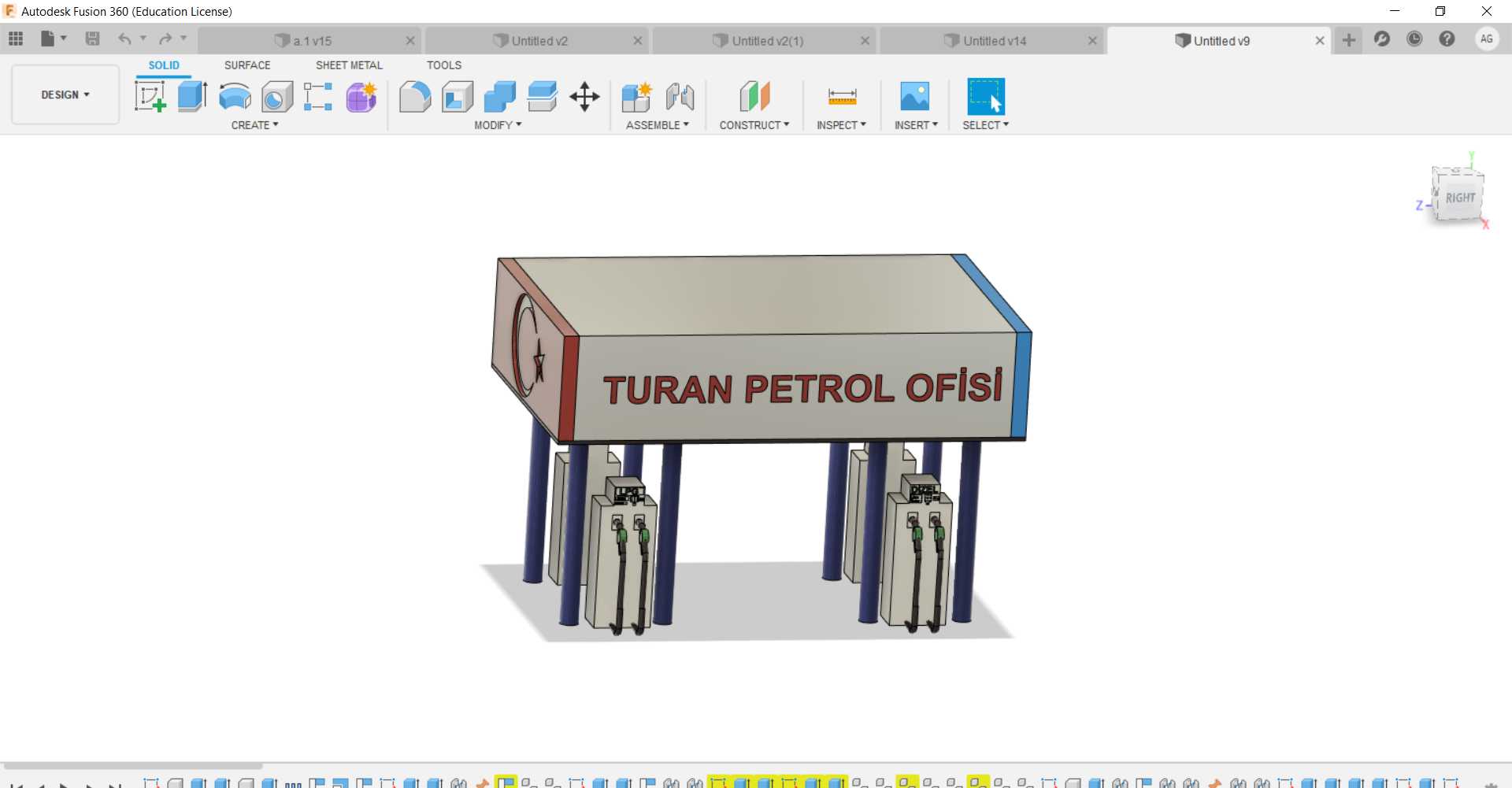

　　该模型还原了城郊小型燃油补给站点的核心加油作业单元，整体采用四柱支撑的悬挑站棚结构，覆盖双组四机加油工位，可同时满足四台社会车辆停靠补能需求，适配乡镇主干道、物流园区支路等用地紧张的布设场景。站棚主体采用矩形平顶设计，顶部边缘做蓝红双色包边处理，正面预留品牌标识安装位，可根据运营方需求更换对应品牌视觉元素，棚顶内部预留照明管线、消防喷淋管线的布设空腔，无需额外做明管敷设，减少现场施工的改造成本。支撑立柱采用等边角钢拼接的矩形截面结构，立柱底部与加油岛混凝土基座通过预埋螺栓刚性连接，安装时需保证四根立柱的垂直度偏差不超过千分之一，避免棚顶受力不均产生结构形变。每侧加油岛布设两台自吸式加油机，

　　加油机与站棚立柱预留800mm的安全操作间距，满足加油员操作、油枪插拔、车辆停靠的安全距离要求，加油岛边缘做150mm高的混凝土挡水坎，可防止场地积水流入加油机底部造成电路短路。设计过程中优先考虑户外长期使用的耐候性，所有外露金属构件均预留镀锌层厚度余量，站棚顶板采用压型彩钢板拼接，单块板的搭接长度不小于100mm，配合防水密封胶条可实现中雨天气下无渗漏。整体结构的安装边界控制在6米长、4米宽的矩形场地内，站棚底部净空高度为4.5米，可满足常规乘用车、轻型厢式货车的通行停靠需求，无需额外抬高站棚高度，控制整体建造成本。模型中还原了加油机的油枪挂位、操作面板、防爆接线腔的细节结构，站棚立柱侧面预留应急呼叫按钮、消防器材箱的安装位，符合燃油经营场所的安全规范要求，可直接用于站点布设的方案展示、施工交底参考，也可作为交通场景搭建的配套设施元素使用。
