带卡接轴座的异形支撑连接构件

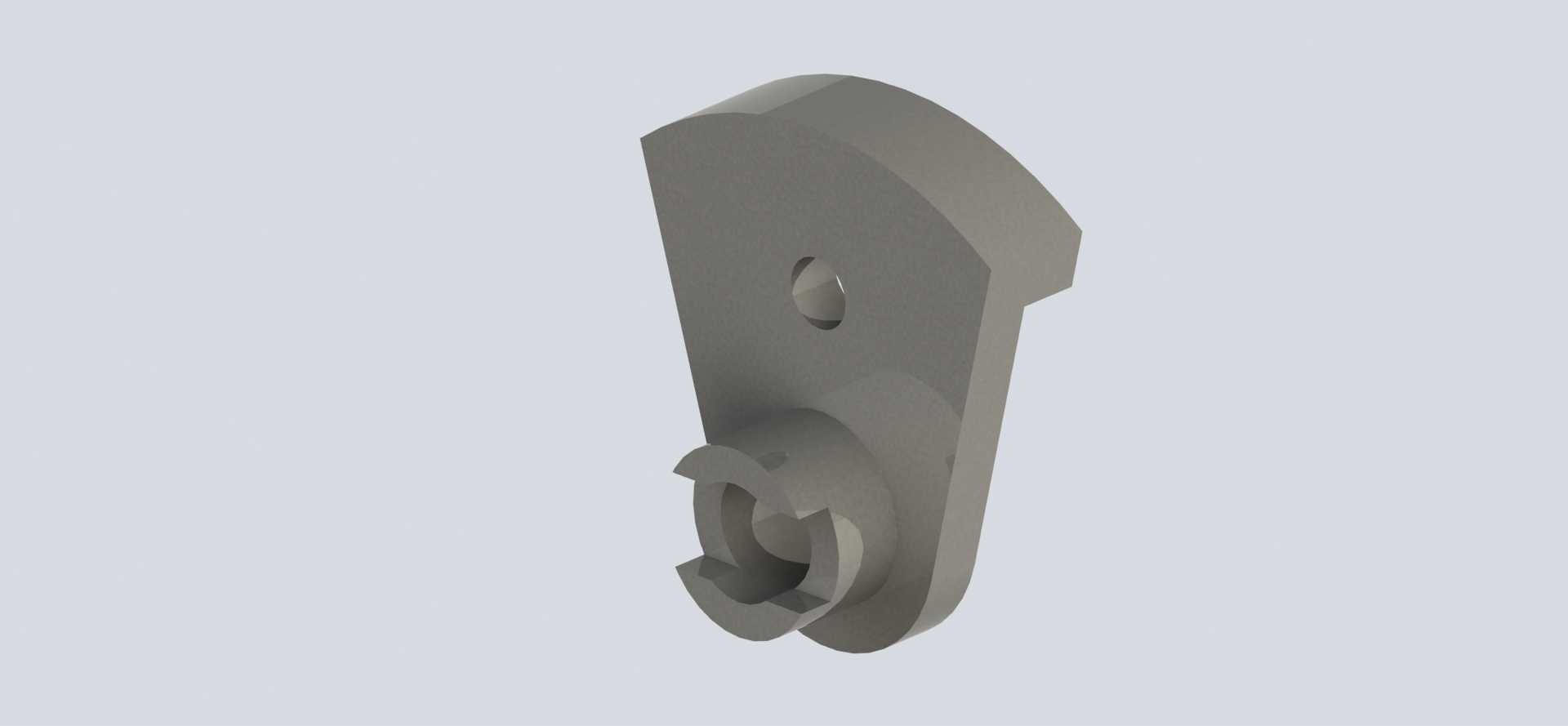

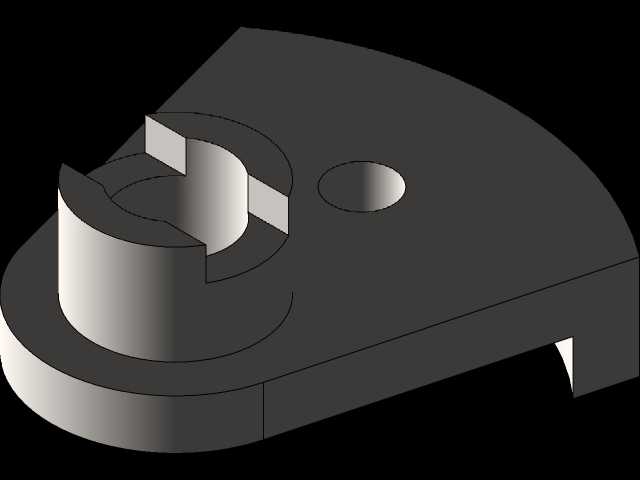

　　这类带卡接轴座的异形支撑构件，多应用在轻工自动化输送线、小型包装设备的侧边张紧机构中，也常作为小型工装夹具的摆臂基座使用，承担单侧支撑、转轴定位以及限位挡停的复合功能。从结构设计来看，构件主体采用变厚度异形板状构型，上部的圆弧过渡端头能避免设备运行过程中与周边运动部件发生剐蹭，板身开设的通孔用于穿装固定螺栓，可将构件锁紧在设备的型材立板或者安装基座上，安装时可根据实际张紧需求调整固定角度，适配不同的走线或走带张紧行程。下部集成的C型开口卡接轴座是核心功能部位，开口的尺寸公差经过严格校核，既能保证转轴卡入后的转动灵活性，又能控制径向窜动量在设备允许的精度范围内，开口处的两个对称卡爪做了加厚处理，避免长期受径向载荷出现形变松脱，

　　轴座与上部支撑板的衔接位置做了圆弧过渡加强，消除应力集中点，提升构件整体的抗疲劳强度。在实际选型适配时，需要注意构件的整体安装边界，其上部板身的宽度要小于安装位周边的预留间隙，避免固定后与相邻的传动轮、走线架产生干涉，下部轴座的中心到安装孔的中心距要匹配设备的转轴安装高度，保证装配后转轴的同轴度符合传动要求。这类构件在设计时没有采用多余的冗余结构，整体构型紧凑，在满足结构强度的前提下尽可能压缩了占用空间，适合安装在设备内部空间局促的侧边位置，相比常规的分体式轴座加支撑板的组合结构，一体化的构型减少了装配环节的累计误差，也降低了连接件松动导致的机构故障概率。建模过程中对所有的锐边都做了小圆角处理，既符合机械加工的工艺要求，

　　避免淬火或者铣削加工时出现边缘崩缺，也能防止装配调试过程中锐边划伤操作人员。C型开口的开口间隙尺寸经过反复验证，既可以实现转轴的快速卡装，不需要从轴端穿装，提升设备维保的拆装效率，又能保证工作状态下轴不会从开口处脱出，适配转速不高、径向载荷中等的传动场景。
