小型发动机层叠式散热构件结构设计

　　在小型通用内燃机的热管理系统中，缸头散热构件的设计直接决定了动力单元的持续输出稳定性，尤其是排量在50cc以下的小型航模、植保无人机动力、便携发电机组动力，其紧凑的安装空间不允许布置水冷回路，完全依赖风冷式散热结构完成燃烧室多余热量的导出，这类层叠式散热构件正是适配这类场景的核心换热零件。从实际使用场景来看，这类散热构件直接贴合安装在发动机缸头的高温区域，燃烧室做功产生的多余热量首先通过接触传导传递到构件基体，再通过每层散热鳍片扩大与空气的接触面积，依靠动力单元运转时产生的迎面气流，或是配套导流罩引导的冷却气流带走热量，将缸头工作温度控制在机油与金属构件的耐受区间内，避免过热导致的润滑失效、零件热变形、功率衰减等问题。设计层面上，

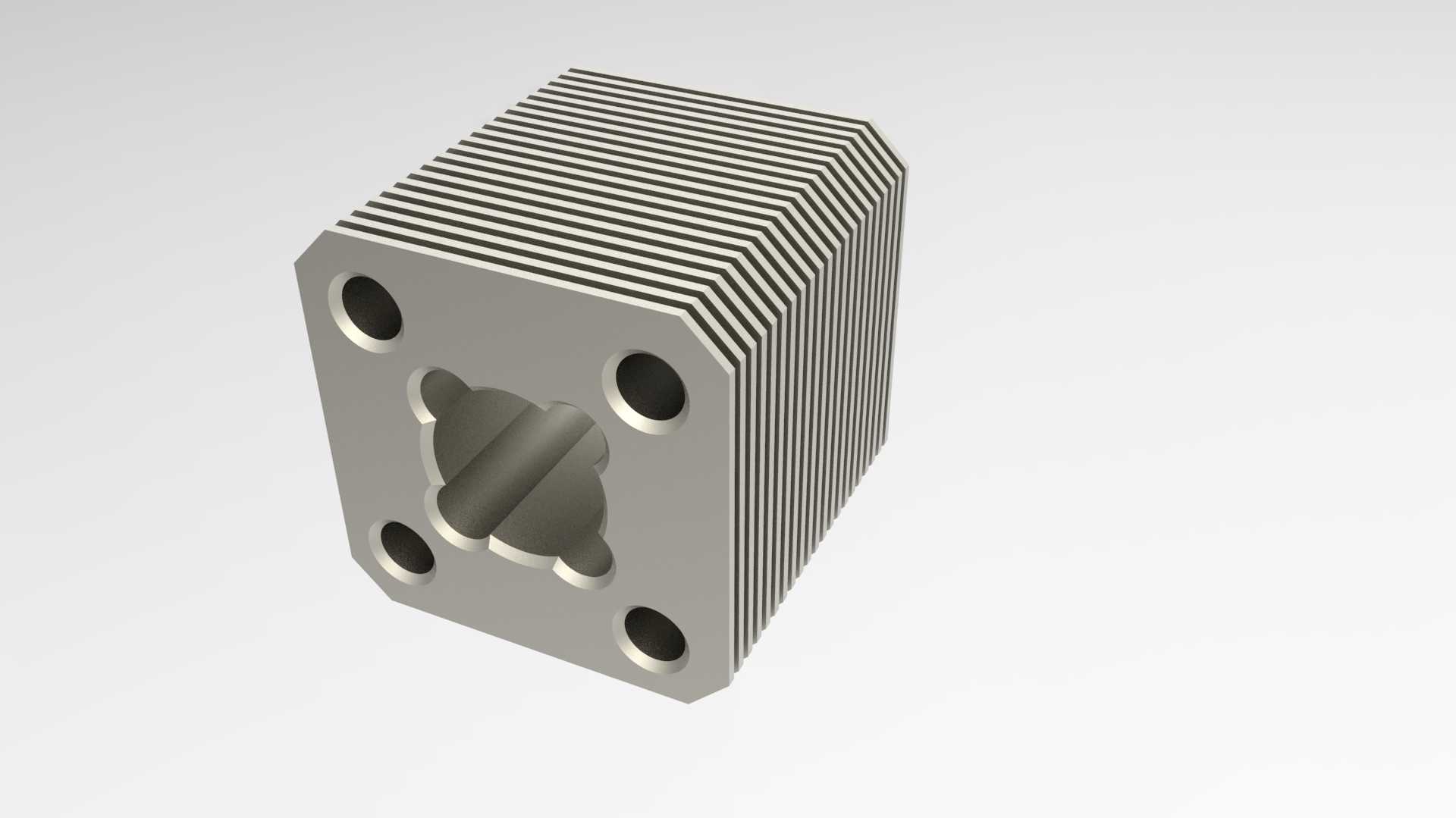

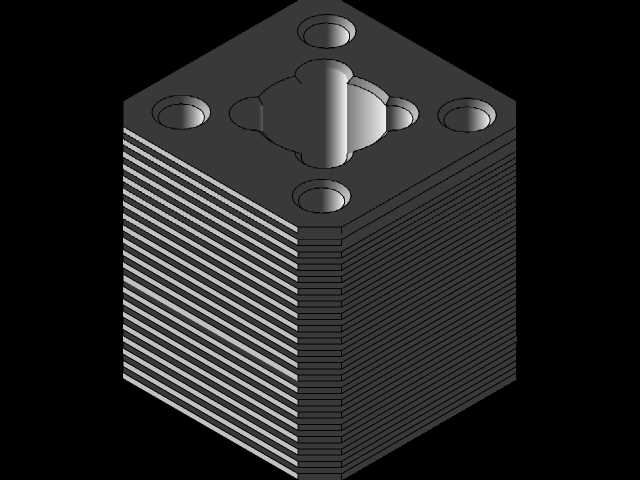

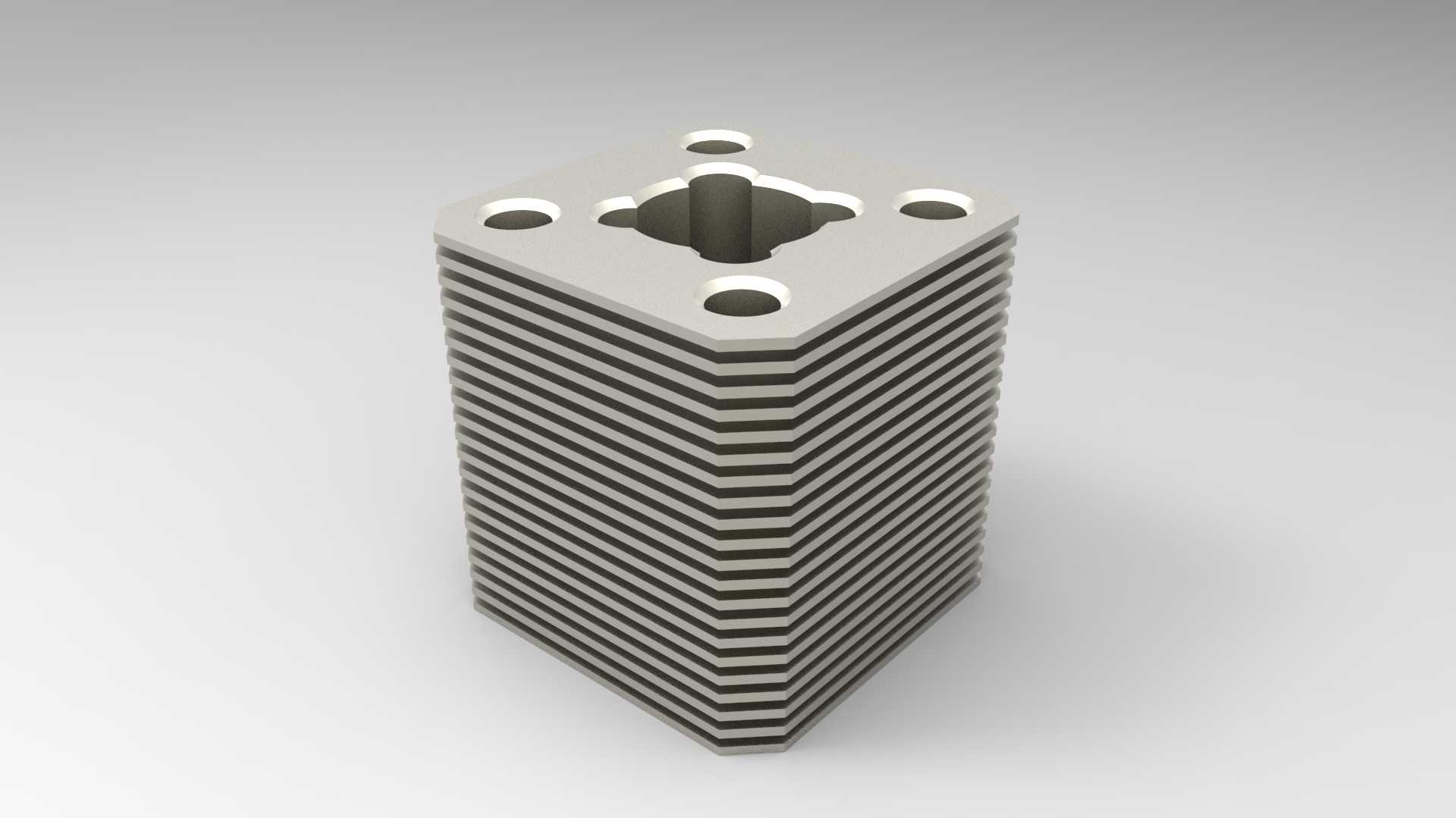

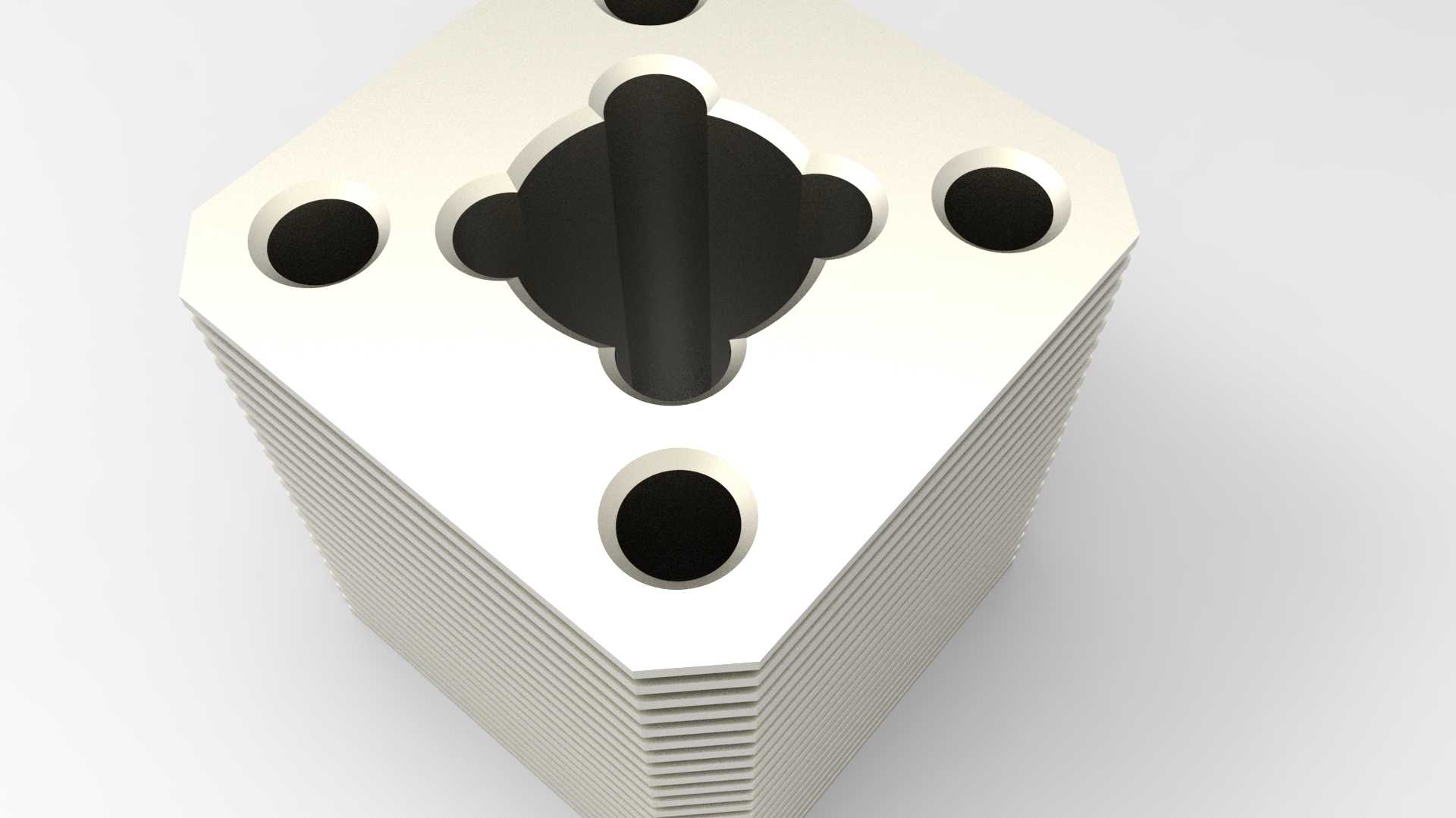

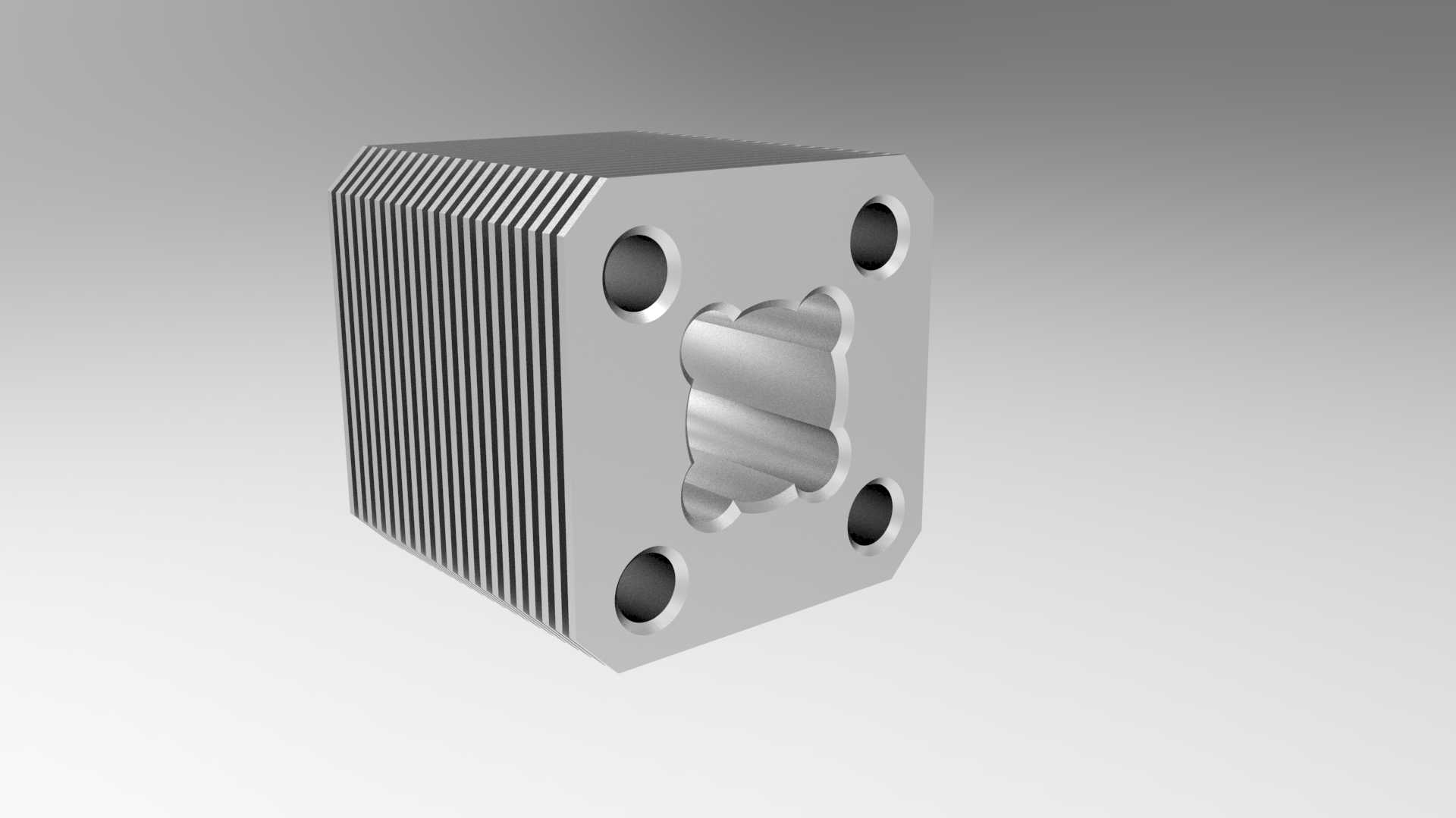

　　这类构件采用等间距层叠鳍片结构，鳍片厚度与间距经过匹配计算，既保证足够的换热面积，又避免鳍片过密导致气流阻力过大、积尘堵塞影响散热效率；基体中心的异型通孔完全匹配缸头燃烧室的外形轮廓，保证装配后贴合面无间隙，降低接触热阻；顶面均匀布置的四个安装孔位，与缸头的固定螺柱位置完全对应，安装时通过压紧力保证构件与缸头的紧密贴合，无需额外设置复杂的固定结构，装配工序简单，适配小型动力单元的快装需求。从安装边界来看，这类构件的整体外轮廓为切角方形结构，切角设计是为了避让动力单元周边的点火模块、油路管线等周边部件，避免装配时出现干涉；整体高度适配小型发动机缸头的外露安装空间，不会超出动力单元的整体外廓尺寸，不需要对原有设备的外壳、

　　安装机架做额外修改，可直接替换同规格的老旧散热构件。鳍片的边缘做了微小的倒角处理，一方面是去除机加工产生的毛刺，避免装配运维时划伤操作人员，另一方面可以降低气流流过鳍片边缘时产生的风阻与紊流，提升冷却气流的流通效率。在实际选型匹配时，需要确认中心通孔的轮廓尺寸、安装孔的中心距与待适配发动机的对应参数一致，同时确认构件的整体高度不超出引擎罩的内部容纳空间，保证装配后引擎罩可以正常扣合，引导冷却气流全部流过鳍片间隙，避免气流旁通导致散热效率下降。这类散热构件的材质通常选用导热系数较高的铝合金，兼顾轻量化与导热性能，同时铝合金的加工性能较好，可通过一次挤压成型再做精加工完成制造，批量生产时的成本可控，适配小型动力单元的大批量配套需求。
