立式承压膨胀储水罐体结构设计

　　在闭式水循环、暖通空调、小型供水稳压系统中，这类立式承压膨胀罐体是平衡系统压力波动、容纳水受热膨胀增量的核心部件，建模时需要先明确其在系统中的安装边界，通常落地式安装要求底部支脚与基础预埋钢板的匹配度足够，三个支脚呈120度均匀分布在罐体下封头圆周，单支脚的承重接触面预留螺栓过孔，适配常规M12膨胀螺栓的安装间距，避免现场安装时出现孔位错位无法固定的问题。从功能实现逻辑来看，罐体分为上下两个腔室，中间通过橡胶隔膜分隔，下部腔体连通系统水循环管路，上部预充设定压力的氮气，当系统水温升高体积膨胀时，多余的水进入罐体下部压缩隔膜上方的气体，避免系统压力超压，当系统水温下降体积收缩时，预充气体推动隔膜将罐内储水补回系统，维持系统压力稳定，

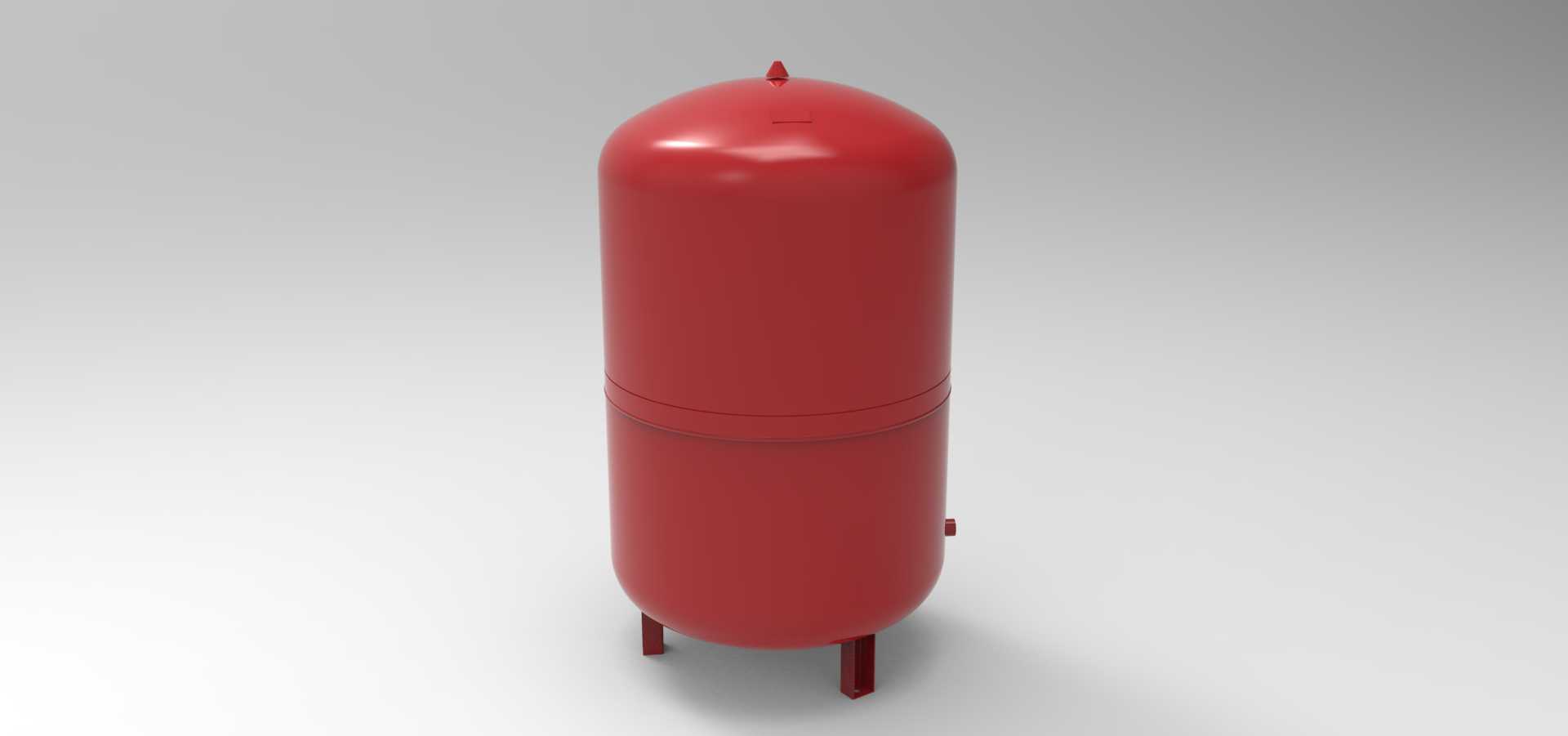

　　避免负压进气或者压力频繁波动触发保护停泵。建模过程中需要重点把控罐体的壁厚匹配，常规1.0MPa工作压力下，筒体采用Q235B钢板卷焊，壁厚根据容积匹配，300L规格的筒体壁厚通常在3mm左右，上下封头采用标准椭圆形封头，冲压成型后与筒体环缝焊接，顶部预留充气阀接口，侧下部预留系统连接外螺纹接口，接口位置距离下封头的高度要保证罐体最低液位时不会将气体带入系统管路。外形设计上采用立式长圆柱结构，相比卧式结构占地面积更小，适合安装在机房角落或者设备旁的狭小空间，整体外表面做红色防锈漆喷涂，既符合承压设备的标识习惯，也能在复杂机房环境中快速识别。支脚的高度设计需要预留底部排污操作空间，方便后期维护时排空罐内积液，

　　顶部的小型凸起结构是充气阀的保护罩，避免运输安装过程中碰撞损坏充气阀芯。建模时所有焊接位置预留合理的焊接收缩余量，环缝、纵缝的位置避开接口开孔区域，降低应力集中风险，同时罐体的重心控制在筒体中下部，保证满水状态下的安装稳定性，不需要额外加装固定拉筋即可满足常规室内安装的抗倾覆要求。
