罗茨式容积流体输送压缩腔体结构

　　该结构为容积式流体压缩设备的核心腔体总成，常见应用于中小流量工况的气体增压输送场景，覆盖化工尾气回收、轻工行业气动供料、污水处理曝气气源、小型工业空压站等常规作业环节，适配不含硬质颗粒的洁净空气、惰性气体、低腐蚀性工艺气体的压缩输送需求，可稳定输出0.1-0.8MPa区间的压力气源，满足常规工业场景的中低压气源供给要求。

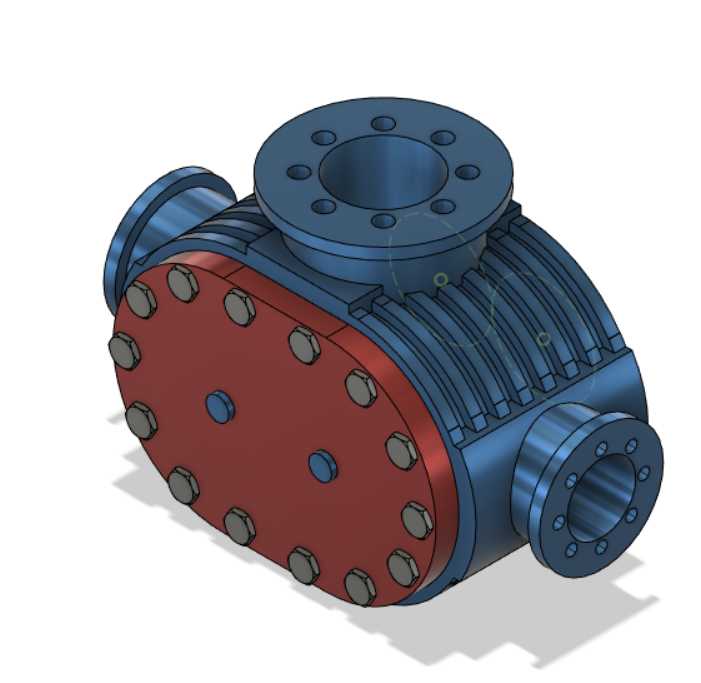

　　整体结构采用卧式对称布局，三个带螺栓孔的法兰接口分别对应顶部进气、两侧水平方向的出气或级间连接点位，法兰端面的螺栓孔采用圆周均布设计，可直接匹配对应通径的国标管路法兰，安装时无需额外制作转接接头，对接后通过缠绕密封垫即可实现端面静密封，能有效降低现场安装的加工适配成本。腔体外部设计有平行排布的轴向散热肋条，在连续运转工况下可通过增大壳体与空气的接触面积，带走压缩过程中传导至壳体的部分热量，避免腔体内部因温度过高导致转子配合间隙变化，影响容积效率。

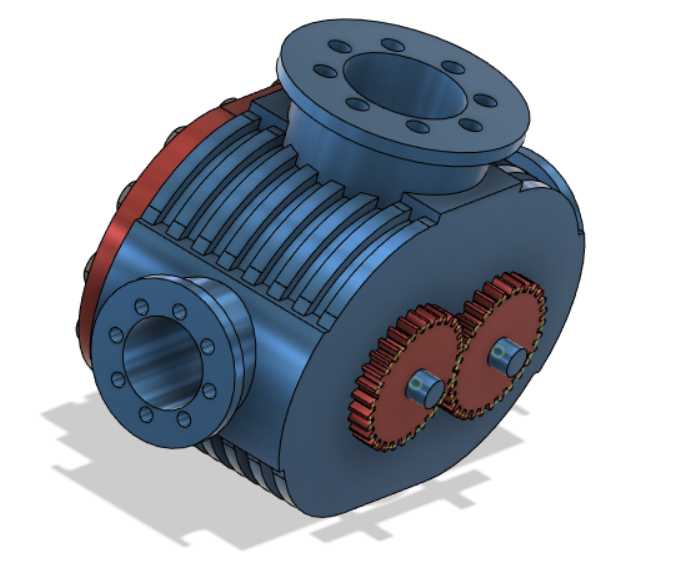

　　腔体两侧的端盖采用整圈螺栓紧固的密封结构，端盖与腔体本体之间通过定位销实现装配定位，保证端盖轴承安装位与腔体内部转子腔的同轴度，端盖上预留的两个定位凸台用于安装转子轴的支撑轴承，可承受转子高速运转时产生的径向载荷，避免轴系出现挠曲变形。设计阶段优先考虑了装配与维护的便捷性，拆解端盖即可直接完成转子组件的检修与间隙调整，无需将整个腔体从管路上完全拆除，可大幅缩短现场设备的停机维护时长。

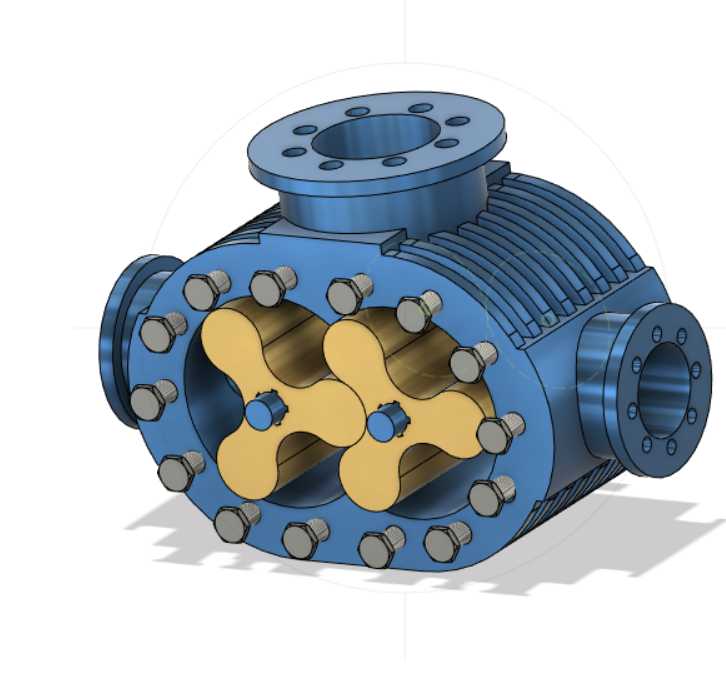

　　建模过程中严格控制了各配合面的尺寸公差，腔体内部转子型腔的曲面轮廓与转子外圆预留了0.12-0.2mm的运转间隙，既避免转子运转时与腔壁出现刮擦，又能尽可能减少压缩过程中的气体内泄漏，提升设备的容积效率。安装边界方面，该腔体底部预留有四个对称的安装支脚点位，可直接固定在预制的型钢机架上，安装时需保证腔体轴向水平度偏差不超过0.2mm/m，避免轴系因安装倾斜产生偏载，缩短轴承与密封件的使用寿命。进出口法兰的通径匹配常规DN80工业管路，可直接接入现有工业管路系统，无需对管路进行大规模改造，适配多数现有工业场景的气源系统升级替换需求。
