工业级集成式压缩空气供气成套装置

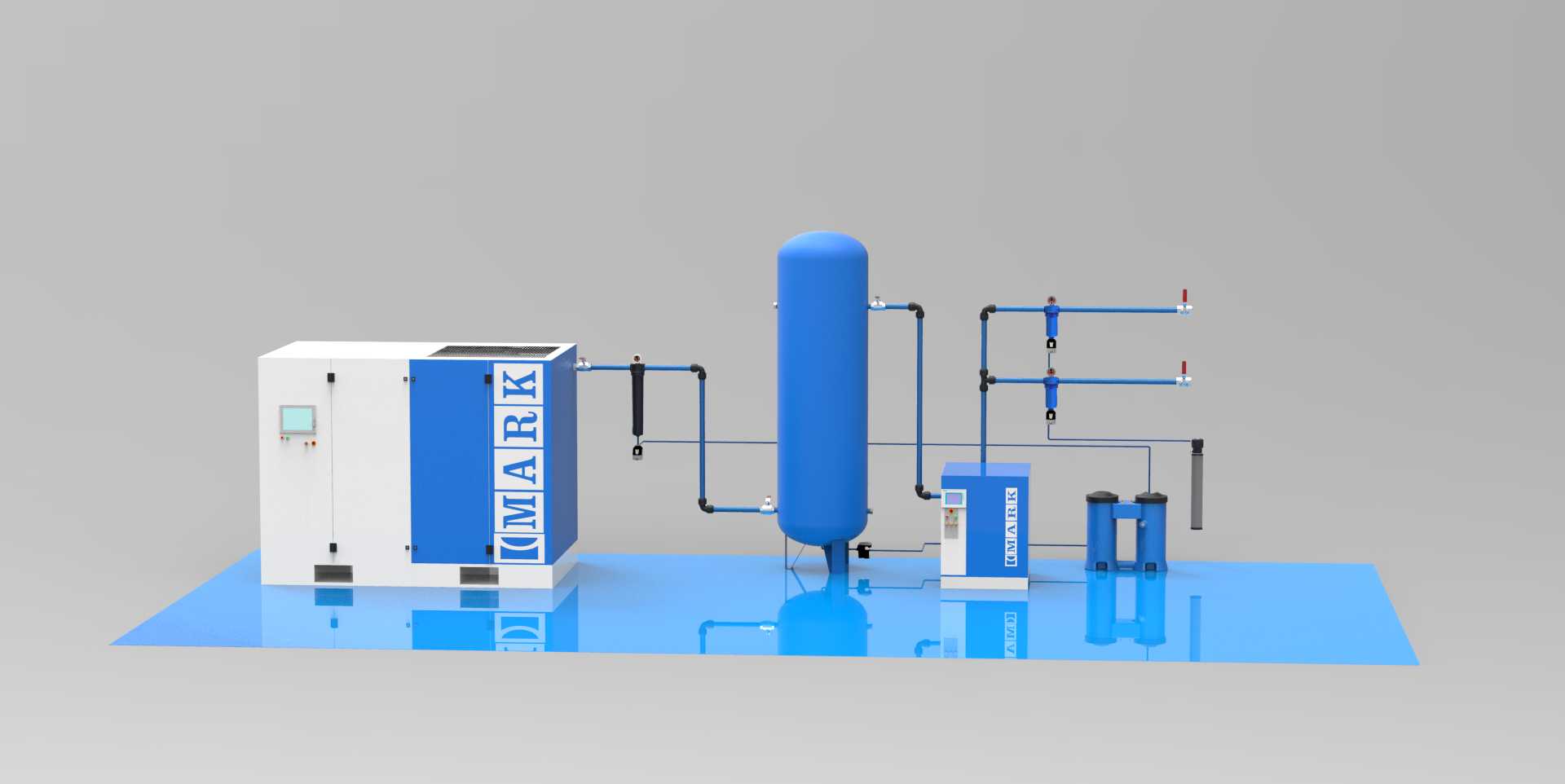

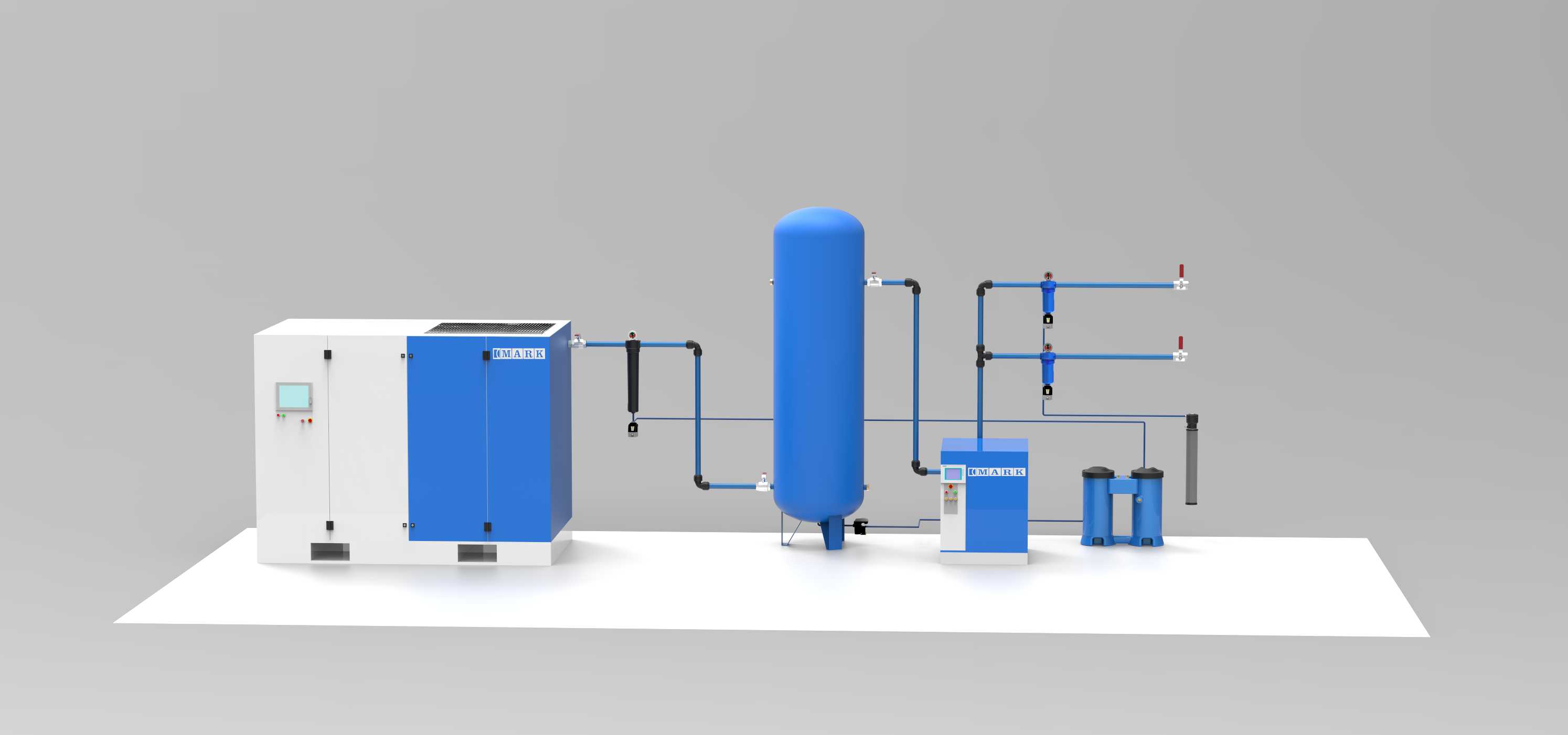

　　这套集成式压气装置主要面向中小型生产车间、自动化生产线集中供气场景搭建，可覆盖气动工具作业、气动元件驱动、工艺用气吹扫等多类压缩空气使用需求，整套系统从产气、储气、净化到输配全链路整合，无需用户单独零散采购单台设备再自行拼接管路，能大幅缩短现场气源站的部署周期。整套装置的核心产气单元采用一体式螺杆压缩主机设计，主机柜体整合了进气过滤、压缩腔体、油气分离、冷却散热模块，柜体侧面预留了标准管路对接接口，安装时无需额外改装主机本体结构，直接通过法兰对接后续处理单元即可。紧邻主机的立式储气罐按照压力容器规范设计，罐体底部设置排污接口，顶部配置安全阀与压力检测接口，主要作用是缓冲压缩空气的压力波动，储存一定量的压缩空气应对瞬时大流量用气需求，

　　避免主机频繁加卸载造成的部件损耗。储气罐后端串联了精密过滤与干燥处理单元，可去除压缩空气中夹带的液态水、油雾与固体杂质，输出满足不同工业场景洁净度要求的压缩空气，处理单元旁通设计了备用管路接口，可在滤芯更换、设备维护时临时旁通供气，避免全线停气影响生产。末端输配管路采用模块化支架固定，管路沿支架分层排布，设置了多组标准快插接口与阀门控制单元，可根据车间用气点的分布灵活对接分支管路，每组接口前都配置独立截止阀，可单独控制某一路用气的通断，方便单路检修不影响其他支路供气。建模过程中严格还原了各单元的实际安装边界，主机柜体的检修门预留了足够的开启空间，储气罐与周边设备的间距满足日常维护操作需求，管路的转弯半径、

　　接头位置都按照实际安装工艺要求设置，所有部件的安装基面都做了共面处理，可直接导出工程图用于现场安装基础的规划设计。整套装置的外形布局充分考虑了中小型厂房的空间利用率，整体呈一字型排布，可直接沿厂房墙面安装，无需占用过多车间中部的生产作业空间，各设备之间的连接管路长度做了优化，尽可能减少管路沿程压力损失，提升整套供气系统的运行效率。
