多类型通风散热风机组件结构设计方案

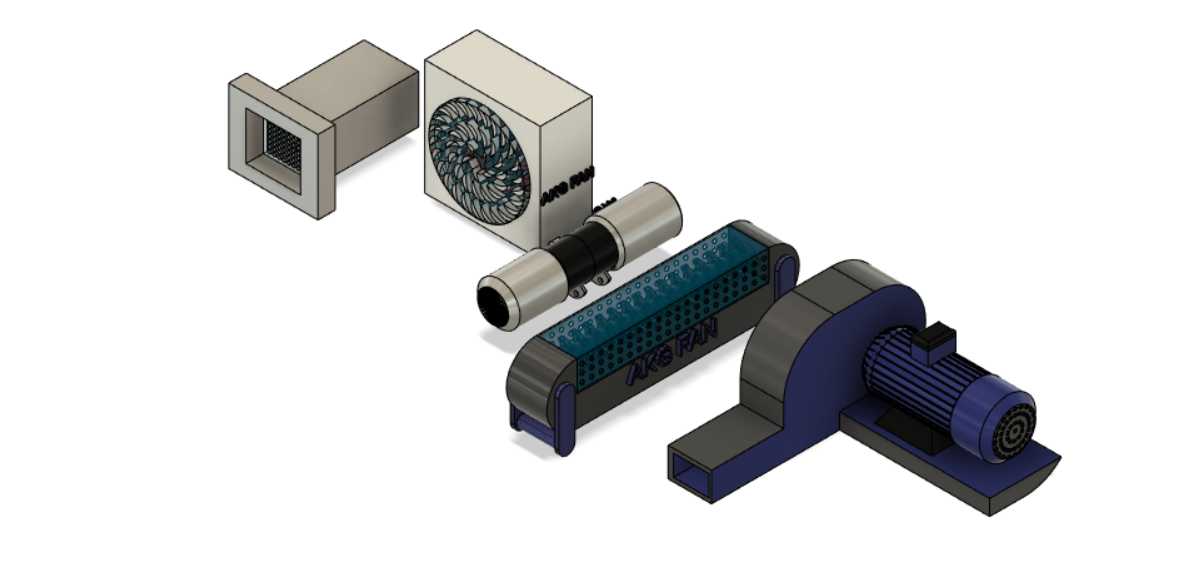

　　日常做通风散热类设备选型与结构适配时，这类多品类风机组件的三维结构参考价值很高，不同结构的风机对应完全不同的应用场景，做结构设计时不能只看风量参数，安装边界、接口尺寸、周边配套空间的匹配度往往直接决定方案能不能落地。先看轴流类风机结构，这类风机的风流向与叶轮轴线平行，风阻小、通流量大，适合大空间低阻力的通风场景，比如厂房侧壁排风、设备舱整体换气，设计时叶轮与风筒的同轴度公差要控制在合理范围，不然运行时的动平衡偏差会带来明显振动，连带固定支架产生共振噪音，这类风机的安装法兰通常做在风筒两端，对接通风管道时要预留至少一倍叶轮直径的直管段，避免进风紊流影响实际通风效率。射流风机的结构更紧凑，叶轮藏在短风筒内部，进出风端带导流锥结构，

　　主要用在狭长空间的定向气流推动，比如地下管廊、隧道区间的纵向通风，不需要接长管道，靠高速射流带动周边空气流动，设计时要重点核算安装吊点的承重，这类风机运行时的轴向推力不小，固定支架的强度冗余要留足，避免长期运行出现紧固件松动。蜗牛式离心风机的结构差异最大，叶轮藏在蜗牛状的蜗壳内部，气流沿轴向进风后靠离心力沿蜗壳切向送出，风压比轴流风机高很多，适合带阻力的管网送风场景，比如设备的精准散热送风、除尘系统的末端引风，设计时蜗壳的型线是核心，要贴合气流的运动轨迹减少风阻损失，出风口的法兰尺寸要匹配对应风管的标准规格，进风口的集风器圆弧过渡要顺滑，不然会产生明显的涡流损失，降低风机运行效率。还有小型的嵌入式散热风机，这类风机尺寸小巧，

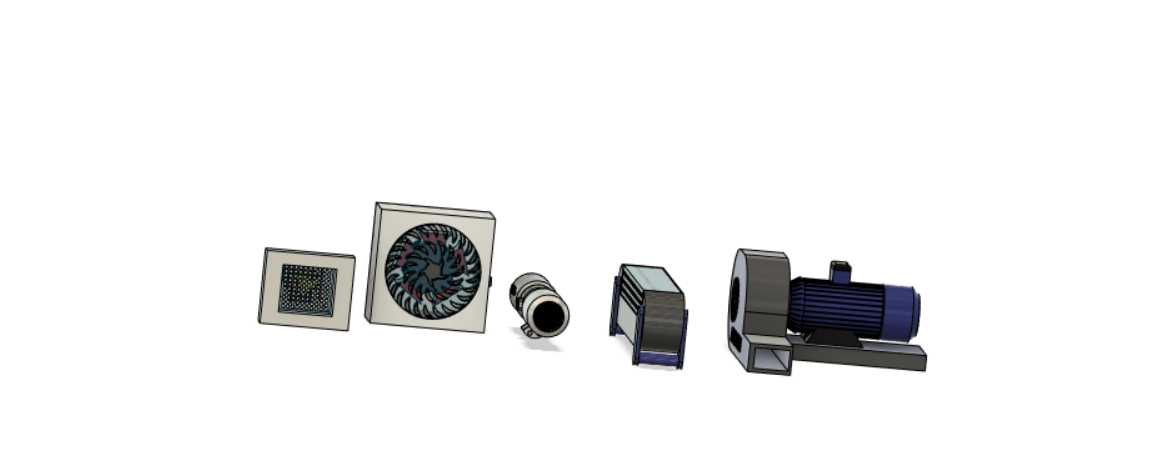

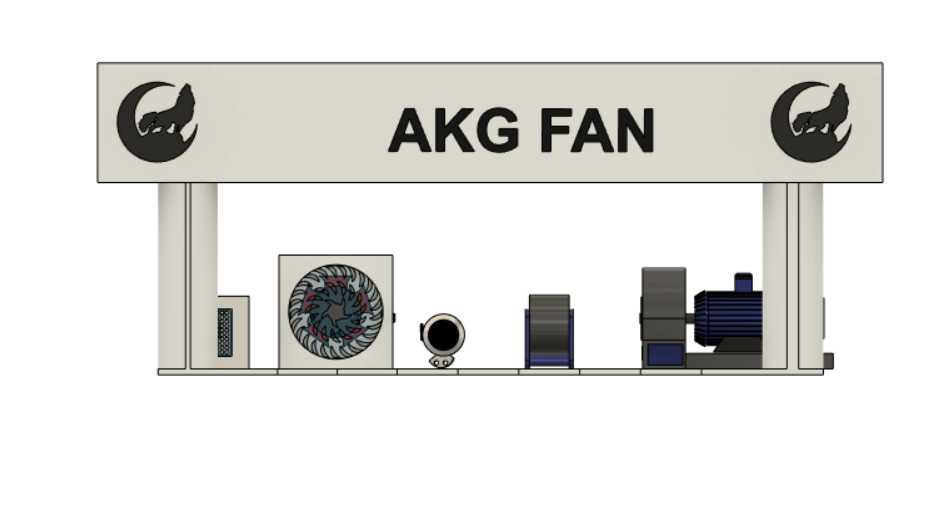

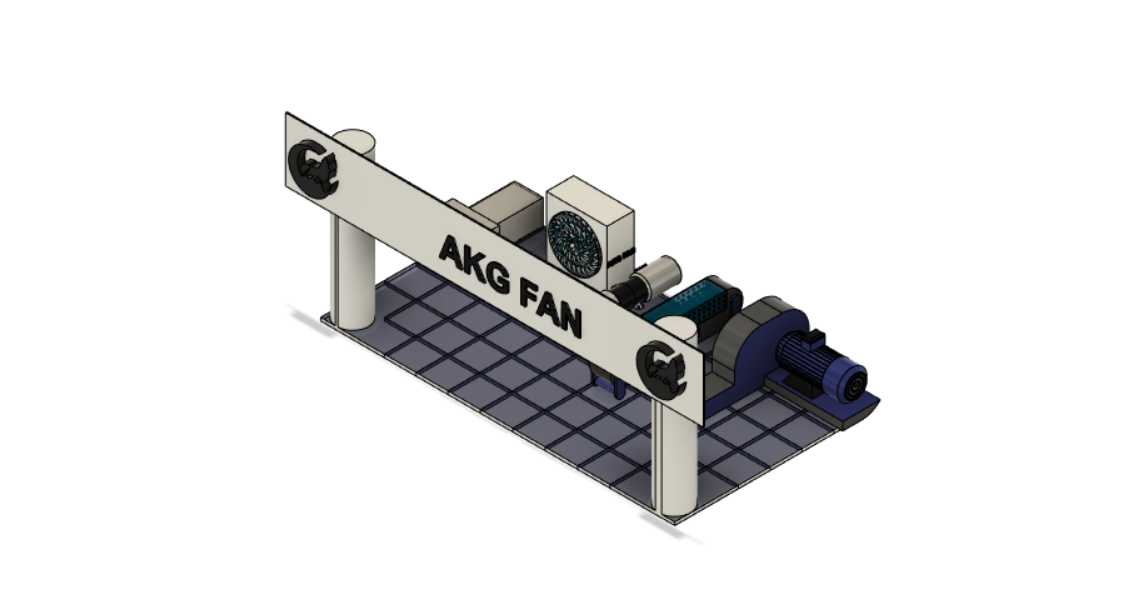

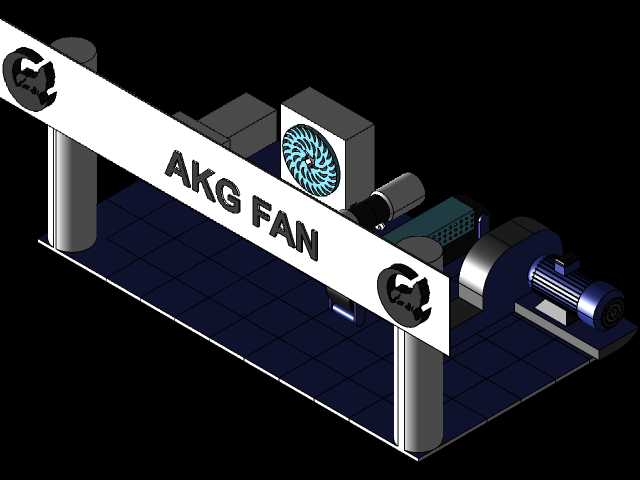

　　安装边带预冲孔，适合直接嵌装在设备机柜的面板上，给电子元器件做局部强制散热，设计时要注意安装面的平整度，避免压到风机边框导致叶轮擦壳，接线端的位置要预留走线空间，不能和周边的元器件产生干涉。整套组件的建模过程里，所有配合面的尺寸都按通用安装标准做了适配，不同风机的安装孔位、接口法兰都对应常规工程应用的通用规格，不管是做整套通风系统的方案布局，还是单独拆解某类风机做结构优化，都能直接提取对应结构做参考，不用反复核对基础安装尺寸，能减少前期方案阶段的重复建模工作量。做这类通风设备的结构设计，最容易忽略的就是安装后的维护空间，比如叶轮拆检、电机接线、轴承加注润滑脂的操作空间，建模时都在对应位置预留了足够的操作余量，避免实际安装后出现维护操作无法开展的问题。
