3英寸方形轴流排气扇结构设计

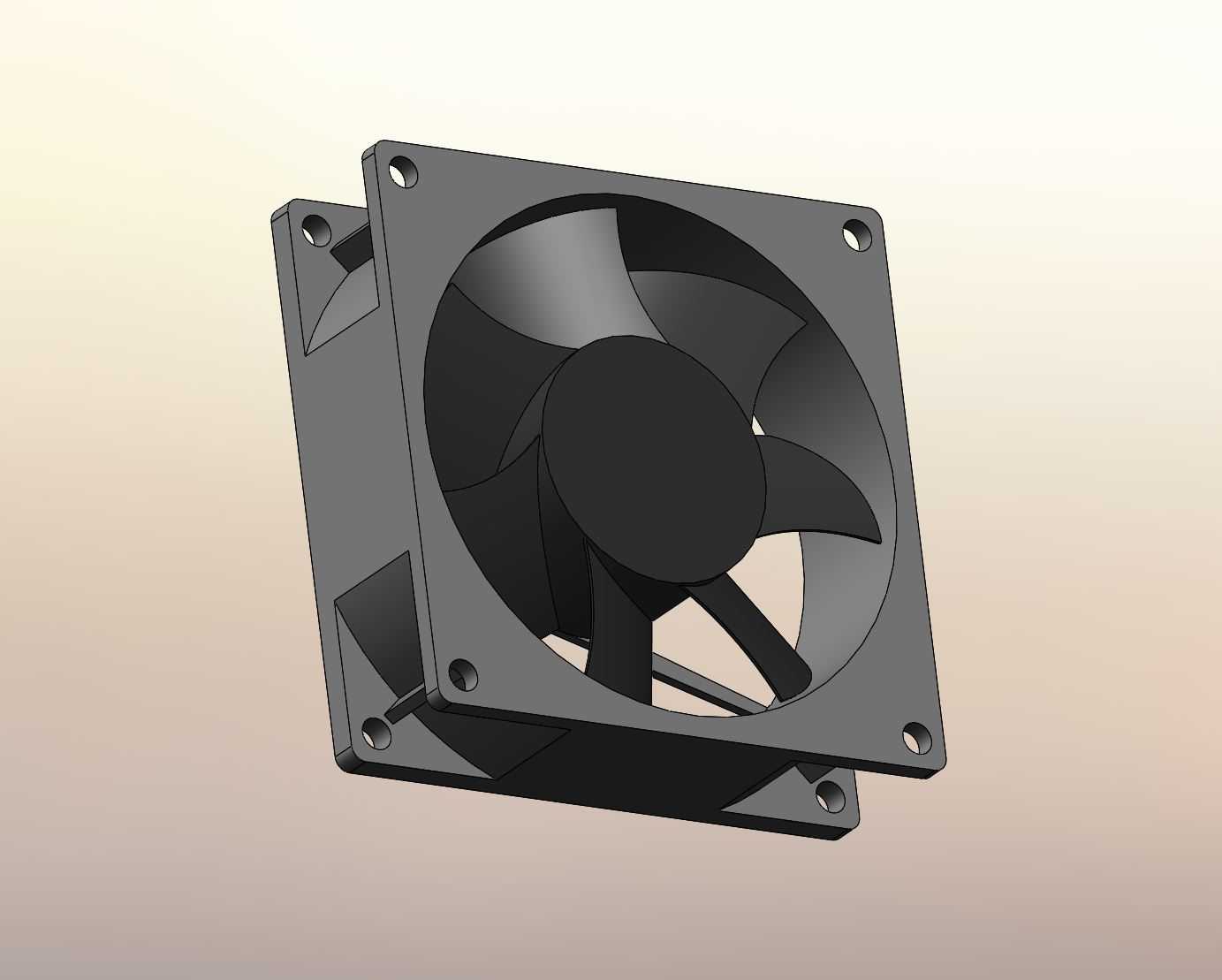

　　这款3英寸规格的方形轴流排气扇，是工业风冷散热、柜体通风场景里的常用基础构件，日常做设备结构设计时，经常会在控制柜散热、小型设备风道、机箱通风位的选型里碰到这类部件。从结构设计的角度看，这类排气扇采用外框一体式方形结构，四个角预留的安装孔位完全适配常规的面板安装标准，安装时不需要额外做复杂的转接支架，直接通过螺丝就能固定在柜体开孔或者设备风道的安装面上，安装边界和同尺寸规格的常规轴流扇完全通用，替换性很强。扇叶采用的是后倾式曲面叶片设计，建模时要兼顾叶片曲面的导风角度，既要保证转动时能形成稳定的轴向气流，把密闭空间内的积热快速带出，也要控制叶片转动时的风阻，降低运行过程中的振动和噪音，

　　很多人做这类模型的时候容易忽略叶片根部和轮毂的过渡圆角，实际开模或者做结构验证的时候，这个位置的应力集中很容易导致叶片长期运转出现断裂隐患，所以建模时特意做了平滑过渡的加强结构。外框的侧边做了内嵌式的走线槽预留位，实际装配时供电线材可以顺着框体侧边隐藏布置，不会凸出来干涉安装面的贴合，也能避免线材被扇叶剐蹭。这类排气扇的实际用途覆盖很广，小到工控机箱的主动散热、小型电气柜的通风换气，大到集成设备的风冷支路导流、3D打印机等桌面加工设备的腔体散热，都能用到这个尺寸的构件。做结构选型的时候要注意，这款3英寸规格的安装孔距是对应行业通用尺寸的，外框厚度也符合常规薄型柜体的安装要求，不需要额外扩孔或者调整安装位，

　　扇体的中心轮毂做了圆形的配重结构，建模时保证了轮毂和外框的同轴度，避免后续做运动仿真时出现偏心转动的偏差。外框的四个安装孔都做了沉台设计，螺丝锁紧后螺帽不会凸出于框体表面，安装完成后扇体和安装面可以完全贴合，不会出现缝隙漏风的情况，保证通风效率。叶片的数量和曲面弧度是经过反复调整的，在保证足够风量的前提下，尽量降低叶片转动时的紊流噪音，适合对运行噪音有一定要求的室内设备使用场景。
