钣金折弯式安装固定夹结构设计

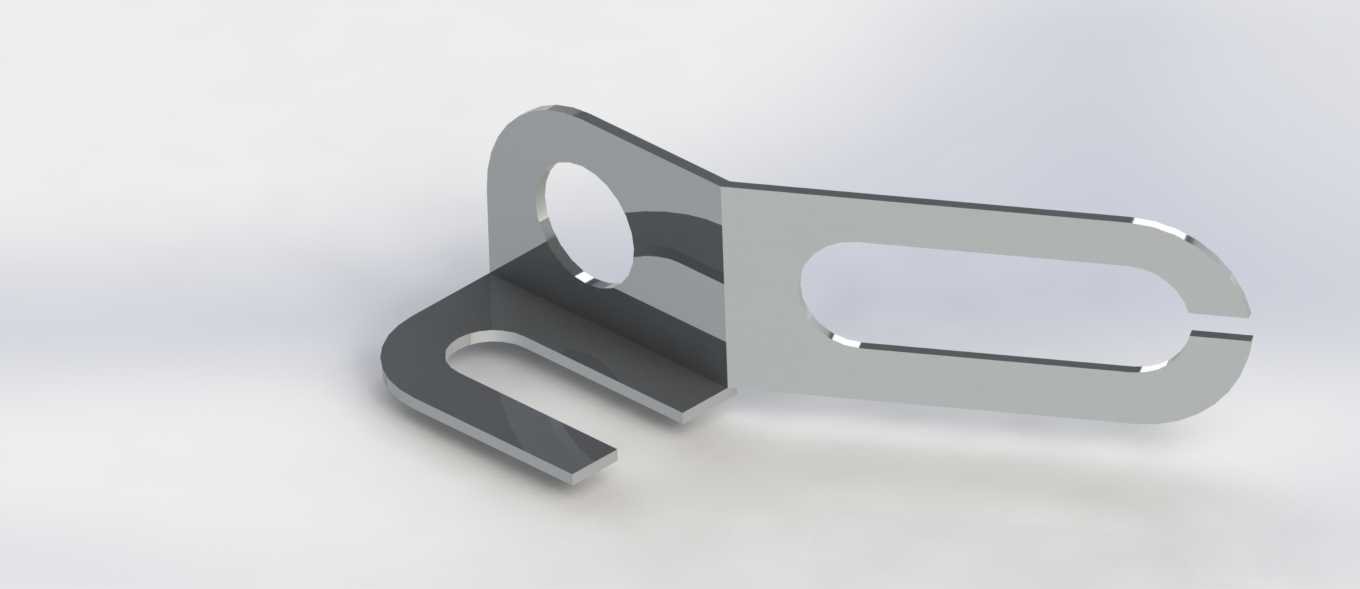

　　这类安装夹多应用于工业设备柜体内部线束排布、轻型管线固定、薄板类零部件的快速卡装场景，在低压配电柜内部走线、自动化设备机架外挂附件固定、通风管道轻型辅件挂载场景中十分常见，相比螺丝锁紧的固定方式，这类卡装式夹件不需要额外在安装基面打孔，也不需要配套螺母等紧固件，单人即可完成快速装拆，后期维护调整位置时也不会在基面留下多余安装孔，对设备外观完整性、后期改装兼容性都有较好的适配性。从结构设计来看，该夹件采用单块钣金冲压折弯一体成型，没有额外的焊接、铆接工序，加工时仅需要通过落料、冲孔、折弯三道核心冲压工序即可完成成品加工，材料利用率高，批量生产时的成本控制优势明显。夹件主体分为两个功能段，一端为带圆孔的挂装段，

　　圆孔用于穿装定位销或者小规格螺丝，实现夹件本身在基面上的预固定，避免夹件沿安装面滑移；另一端为带长圆孔的开口卡装段，长圆孔的设计可以适配一定范围内的尺寸公差，当被固定件的安装孔位存在小幅偏差时，不需要重新加工孔位即可完成装配，开口式的卡边设计可以直接卡入薄板类零件的翻边或者管线的固定卡座，不需要完全拆卸紧固件即可完成装拆操作。设计时需要重点控制折弯处的内R角，通常取板材厚度的0.2-0.5倍，避免折弯处出现应力集中导致的开裂问题，同时卡装开口的间隙需要比被卡装件的厚度小0.1-0.2mm，依靠钣金自身的弹性形变提供足够的夹紧力，避免设备运行过程中因振动出现夹件松脱的问题。安装边界方面，该夹件的整体厚度较薄，

　　安装后突出基面的高度仅为板材折弯后的高度，不会占用过多的设备内部安装空间，适合在空间紧凑的设备内部使用，挂装端的圆孔直径通常适配M4-M6规格的紧固件，长圆孔的长度方向与夹件的长度方向一致，可调整范围通常在10-15mm区间，能够覆盖大部分现场安装时的孔位偏差场景。夹件的两个折弯段呈垂直角度布置，受力时载荷可以通过折弯处均匀传递到整个钣金件上，不会出现局部应力过大导致的变形问题，表面通常采用镀锌或者钝化处理，具备基础的防锈能力，能够适配常规工业车间的使用环境，在无强腐蚀的场景下可以长期稳定使用，不需要额外的维护操作。
