V型皮带轮带驱动轴传动机构

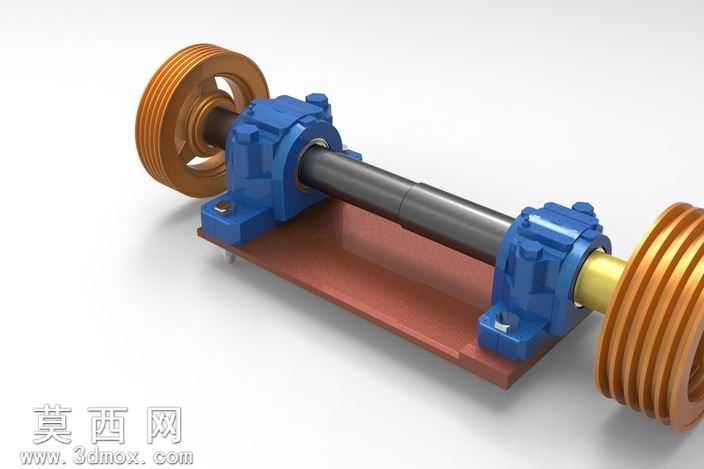

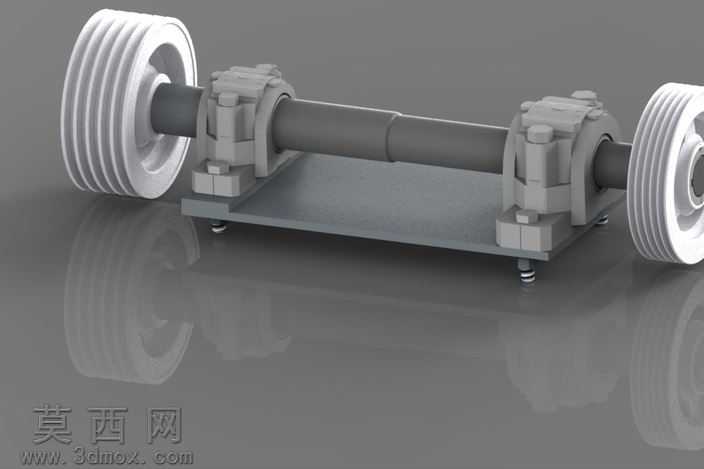

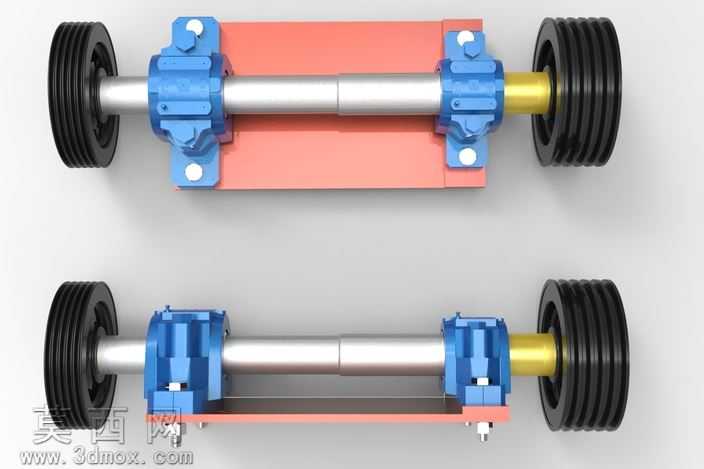

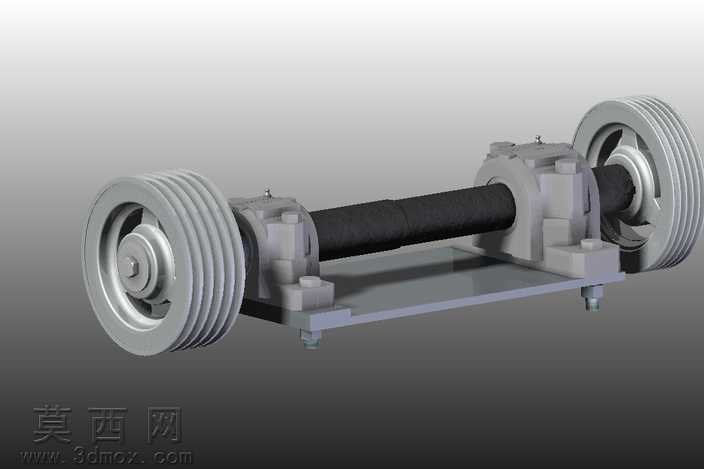

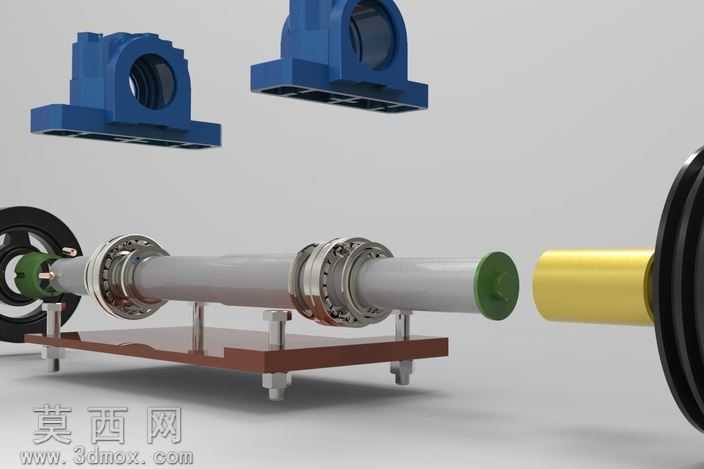

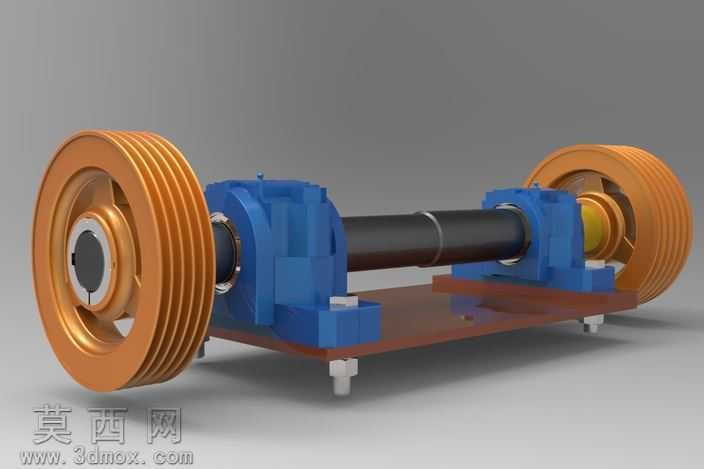

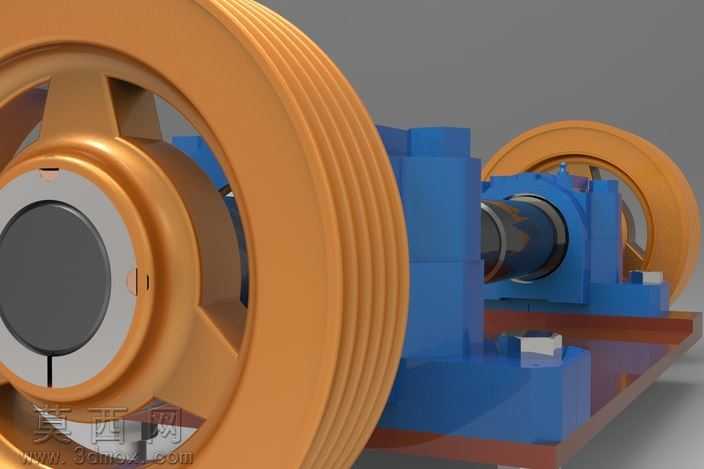

该传动机构三维模型采用主流三维机械设计软件完成全参数化建模，整体结构完整还原V型皮带与带轮驱动器的实际装配形态。建模过程中首先对核心传动部件进行尺寸标定，两侧的多槽V型皮带轮采用回转特征建模，精准还原轮槽的楔形角度、轮缘厚度与轮毂的轴孔配合结构，轮体表面的防滑纹理、安装定位孔位均按照机械设计标准完成细节刻画，保证与标准V型皮带的啮合精度。中间的传动轴采用圆柱特征叠加键槽、轴肩定位结构建模，严格匹配两端轴承座的安装公差，轴身的表面粗糙度特征通过纹理映射实现真实还原。两侧的轴承座采用壳体特征建模，完整呈现轴承安装腔、底座固定孔、加强筋结构，轴承座内部的滚动轴承简化模型也做了装配适配，保证整体传动逻辑的合理性。底部的安装底座采用平板特征搭配支撑脚结构，支撑脚的可调高度结构、底座与轴承座的连接螺栓孔位均一一对应，还原实际安装场景。渲染阶段采用工业产品级渲染参数，金属材质部分区分了皮带轮的铸铜质感、传动轴的合金钢质感、螺栓的镀锌质感，不同金属部件的粗糙度、反光度参数分别调试，呈现出真实的金属材质差异；轴承座的蓝色涂装材质做了哑光漆面效果，还原工业铸件的涂装质感；皮带部分采用橡胶材质参数，调整了表面的漫反射与轻微反光特性，还原橡胶皮带的真实触感；底部安装板采用棕色酚醛树脂板材质，呈现出非金属板材的哑光纹理。整体装配逻辑严格遵循机械传动设计规范，两个皮带轮的中心距、轴的平行度均符合皮带传动的安装要求，V型皮带与轮槽的配合间隙控制在合理公差范围内，既保证了传动的结构合理性，也通过渲染呈现出清晰的部件区分度，可用于机械传动教学演示、设备结构方案展示等场景，完整展现了V型皮带传动机构的组成结构与装配关系。
