法兰式方形安装座滑动轴承结构

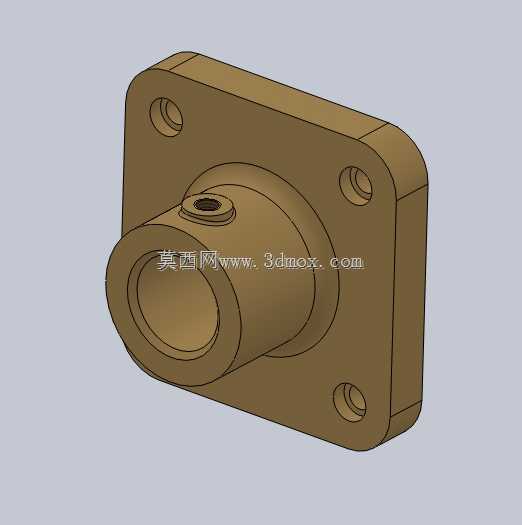

　　这类带方形法兰安装座的滑动轴承，在轻工输送设备、小型检测仪器的进给机构里应用十分普遍，不同于标准剖分式滑动轴承的大载荷适配场景，这款一体式结构的轴承更适合中低速、轻载的回转支撑场景，常见于小型自动化生产线的导杆支撑、检测设备的探针轴定位、包装机械的送料辊端部支撑工位，能在不额外加装轴承座调整垫片的前提下，直接通过法兰面完成轴向定位，省去了分体式轴承装配时的同轴度找正步骤。从结构设计逻辑来看，这款轴承采用一体式铜合金基体加工思路，法兰端与轴套本体为同一块坯料切削成型，避免了装配式法兰轴套长期运行后出现的连接松动问题，法兰盘上的四个安装沉孔采用对称分布设计，孔位中心距与常见的小型安装面板开孔标准匹配，

　　安装时可直接从法兰外侧穿入内六角圆柱头螺钉完成固定，沉孔深度刚好能将螺钉头完全埋入法兰平面内，不会出现螺钉头突出干涉周边运动部件的问题。轴套本体的内孔为光滑工作面，设计时根据适配轴径的公差带选用了H7间隙配合精度，内壁预留了均匀的润滑油膜附着间隙，轴套侧壁上开有一个径向的注油通孔，安装后可通过这个油孔定期加注润滑脂，在轴回转过程中油脂会均匀分布在内壁与轴的接触面上，形成稳定的动压润滑层，降低接触面的磨损速率。法兰盘的四个边角做了R角过渡处理，并非直角切削，一方面是减少坯料加工时的应力集中，避免长期受载后法兰边角出现裂纹，另一方面也能减少安装时锐角对操作人员的划伤风险，轴套与法兰连接的根部位置做了小圆角过渡，

　　避免直角连接处的应力集中导致的断裂隐患。从安装边界尺寸来看，法兰盘的方形轮廓边长控制在适配小型安装空间的范围内，轴套向外伸出的长度根据支撑跨距需求设计，刚好能满足单端支撑的轴段长度要求，不会因为轴套过长增加不必要的结构重量，也不会因为支撑长度不足导致轴回转时出现挠曲变形。实际选型使用时，需要注意安装面的平面度公差，若安装面存在局部凸起，会导致法兰固定后轴套内孔出现微量变形，引发轴回转卡滞的问题，因此安装前需要对安装面板的贴合面做铣平处理，保证平面度误差不超过0.02mm。注油孔的位置设计在轴套靠近法兰端的位置，这个位置刚好处于轴承受载区域的上方，加注润滑脂时能依靠重力让油脂顺着轴的回转方向铺满整个接触面，

　　相比设置在轴套端部的注油结构，润滑效率更高，也能避免油脂从轴套端部大量溢出污染周边的检测元件或产品。这类滑动轴承相比同尺寸的滚动轴承，运行时的噪音更低，在对运行噪音有要求的检测仪器、办公自动化设备中应用优势明显，同时一体式结构的抗冲击性能优于带保持架的微型滚动轴承，在存在小幅振动的工位上不会出现滚动体脱落、保持架碎裂的故障。建模过程中需要重点关注几个尺寸的公差配合：内孔的圆柱度公差需要控制在0.008mm以内，保证轴回转时的同轴度；四个安装孔的位置度公差需要控制在0.1mm以内，避免安装时出现螺钉无法穿入的问题；法兰端面与内孔轴线的垂直度公差需要控制在0.015mm以内，保证安装后轴的回转轴线与安装面垂直，不会出现轴偏磨的情况。另外，轴套外伸端的端口做了小倒角处理，方便装配时轴的顺利导入，也能去除端口的加工毛刺，避免装配时毛刺刮伤轴的表面。
