多铰接孔异形连接摇臂结构件

　　这类多铰接孔异形摇臂结构件，常见于中小载荷的间歇传动链路中，在轻工自动化输送线的拨料机构、小型检测设备的工位切换摆臂、教学实训台的传动演示单元里都能见到同逻辑的结构应用，核心作用是在固定回转中心的约束下，将输入端的旋转或摆动动作，传递到两个不同行程的执行端，完成预设轨迹的动作输出。

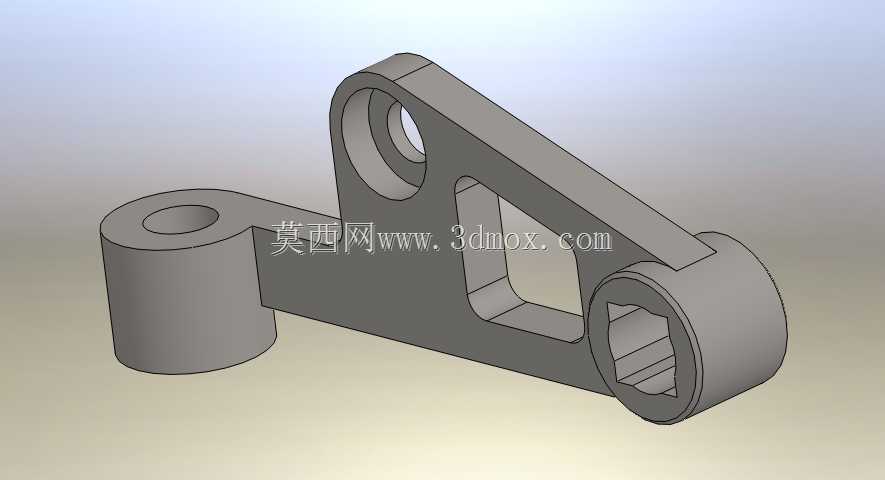

　　从结构功能上看，三个带孔的圆柱凸台分别对应不同的装配关系：左侧直径最大的圆柱凸台为整圆通孔，是整个摇臂的主回转铰接位，装配时会穿过配套的销轴或转轴，作为整个零件摆动的固定支点，孔内壁的加工精度直接决定整个摇臂的摆动旷量，设计时通常会根据载荷等级预留0.02-0.05mm的间隙配合公差，避免长期往复摆动出现卡滞或磨损过快的问题。右上方的圆柱凸台为内花键孔结构，是动力输入端的连接位，花键结构相比普通平键连接，能承受更大的交变扭矩，同时保证动力传递的同轴度，避免摆动过程中出现传动间隙，适合频繁正反转的摆动工况。左上方的小型带孔凸台为辅助铰接位，通常用来连接复位拉簧、位置检测触片或者辅助连杆，用来实现摇臂的自动复位、工位信号触发等附加功能。

　　中间的连接臂部分采用了镂空减重设计，在连接臂的中段开出了矩形的减重槽，这种设计并非单纯为了减少材料用量，更重要的是在保证整体结构刚性的前提下，降低摇臂自身的转动惯量，让摆动动作的启停响应更快，减少驱动端的负载冲击。连接臂的截面采用了等强度设计思路，从主铰接位到两个端侧铰接位的壁厚根据受力弯矩的变化做了过渡，靠近主支点的位置臂厚更大，向两端延伸时逐步收窄，避免不必要的材料堆砌，同时所有的棱边都做了圆角过渡，减少应力集中点，提升零件在交变载荷下的疲劳寿命。

　　从安装边界来看，设计时需要重点确认三个铰接孔的中心距尺寸，主铰接孔到输入花键孔的中心距决定了输出端的摆动行程，主铰接孔到辅助铰接孔的中心距则决定了辅助动作的触发位置，装配时需要保证三个孔的轴线保持平行，否则会出现连杆别劲、摆动卡滞的问题。零件的整体厚度方向尺寸需要和配套的连杆、轴套宽度匹配，两侧的装配面需要保证平面度，避免锁紧后出现零件翘曲变形。这类零件如果采用金属切削加工，通常会选用45号钢作为毛坯，加工完成后做发黑处理提升防锈能力；如果用于载荷较小的教学演示或轻载工况，也可以采用铝合金加工或者3D打印制作，能进一步降低零件自重。

　　在实际选型适配时，需要先核算摇臂承受的最大扭矩，确认主铰接孔的销轴剪切强度、花键连接的挤压强度是否满足工况要求，同时要验算摆动过程中零件的外轮廓是否会和周边的机架、其他传动件发生运动干涉，尤其是摇臂摆到两个极限位置时，连接臂的外侧轮廓、镂空槽的边缘都要预留足够的安全间隙。对于需要频繁摆动的工况，还可以在三个铰接孔内加装铜套或者滚针轴承，降低铰接位的磨损，延长零件的维护周期。
