直齿圆柱齿轮传动减速装置三维设计

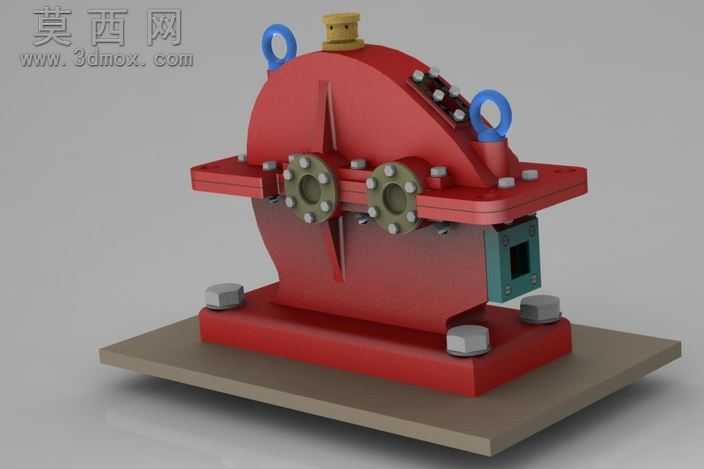

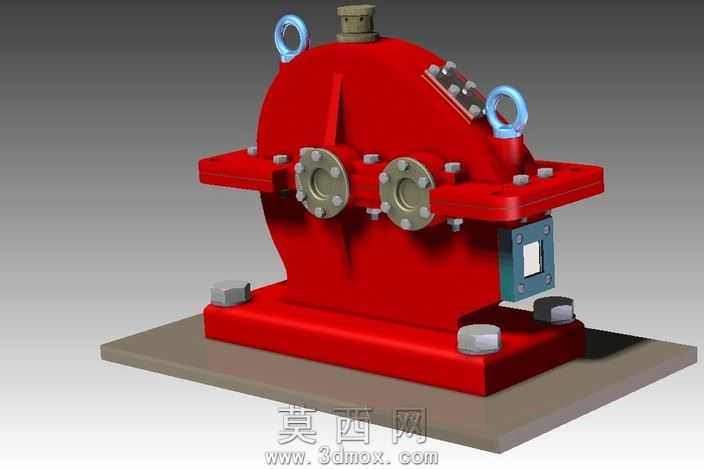

本作品为直齿圆柱齿轮传动装置的三维建模设计，整体采用参数化建模思路完成全结构搭建，首先依据3.2的传动比参数完成齿轮副的参数计算，确定主动轮与从动轮的模数、齿数、齿宽、压力角等核心参数，在三维建模环境中通过齿廓渐开线方程生成精准的轮齿齿形，完成齿轮基体、轮毂、键槽等细节结构的建模，保证轮齿啮合间隙符合机械设计标准，避免传动卡滞问题。完成齿轮副建模后，依次搭建传动装置的壳体结构，上下分体式的箱壳采用铸钢件的结构设计，在箱壳对应位置预留轴承安装孔、端盖连接位，同时在箱壳顶部设计吊环结构，满足装置的吊装转运需求，箱壳侧面设置观察与检修窗口，搭配可拆卸的密封端盖，兼顾密封性能与后期维护便利性。装置的输入输出端采用法兰式连接结构，法兰盘上均匀布置连接螺栓孔，可适配不同规格的外接动力输入与负载输出部件，底部设计一体化安装底座，底座上预留地脚螺栓安装位，搭配减震垫结构，可降低装置运行过程中的振动传递，提升运行稳定性。材质渲染阶段，针对不同部件匹配对应材质属性：箱壳主体采用红色防锈漆金属材质，还原工业设备的漆面质感，连接螺栓、法兰盘采用镀锌钢材质，呈现金属哑光质感，吊环采用锻造蓝钢材质，观察窗边框采用青绿色铸铁材质，安装底座采用磨砂金属平台材质，通过光影渲染突出各部件的结构层次与装配关系，清晰展现齿轮啮合位置、螺栓连接点位、密封结构的装配逻辑。整体建模过程严格遵循机械设计规范，所有装配配合关系均符合实际工业装配要求，转动副、连接副的配合间隙设置合理，可直接用于装配演示、运动仿真、工程图导出等场景，完整还原了直齿圆柱齿轮传动装置的真实结构与工作原理，可作为机械设计教学、传动方案验证、设备结构参考的数字化模型使用。
