办公场景用按压式工字图钉结构设计

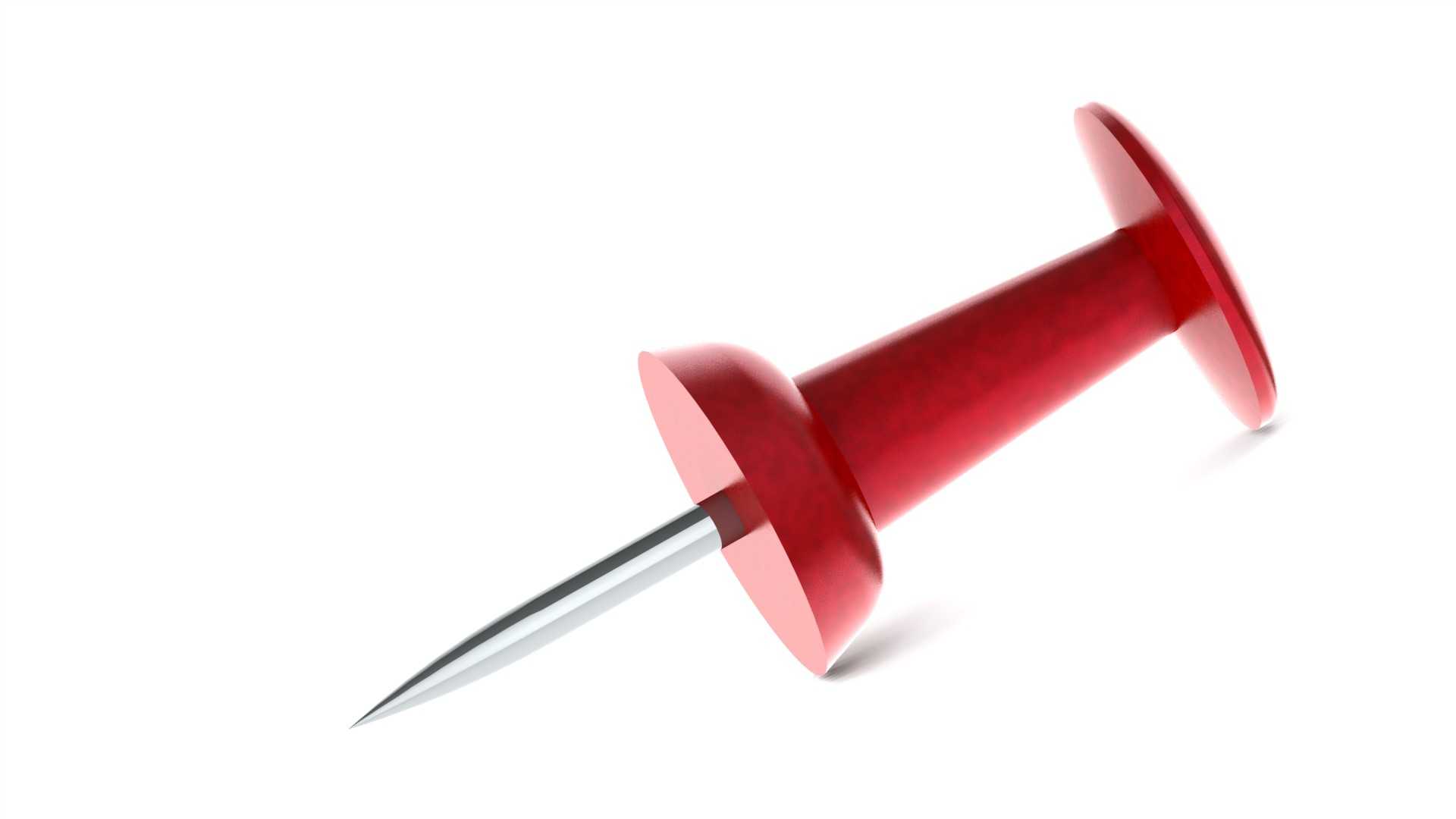

　　日常办公场景中，这类按压式工字图钉是桌面文档整理、软木板信息张贴的高频使用小五金件，别看结构简单，实际设计时需要兼顾握持手感、穿刺性能与反复使用的耐用性，很多新手建模时容易忽略细节公差，做出来的模型要么比例失调，要么装配逻辑不符合实物的生产工艺。先从功能特性说起，这款图钉分为两个核心组成部分，上部是彩色塑料按压帽，下部是淬硬处理的钢质钉尖，塑料帽做了大直径的圆盘结构，一方面是增大按压时的受力面积，用拇指按压时不会因为压强过大硌手，另一方面圆盘的限位作用能避免钉身全部刺入软木板或者墙面，后续拔除的时候有足够的施力空间，不需要额外工具就能徒手取下。钉身部分采用锥形渐缩设计，从和塑料帽嵌合的根部到尖端直径逐步收窄，

　　穿刺纸张或者软质基材的时候阻力更小，不需要太大的按压力就能穿透多层纸张，同时钉身和塑料帽的嵌合位置做了滚花结构，建模时要注意这个嵌合段的过盈配合量，过松的话日常使用中钉尖会从塑料帽里脱落，过紧则会增加注塑装配的难度，实际生产中这个位置的公差一般控制在0.05mm以内，保证装配后拉拔力满足使用要求。设计思路上没有采用全金属结构，主要是考虑到办公场景的使用安全性，塑料帽的边缘做了R0.8的圆角处理，没有尖锐棱角，即使不小心碰到也不会划伤手部，同时彩色的塑料帽可以做不同颜色区分，方便办公时对张贴的文档做分类标记。外形尺寸方面，整体高度控制在25mm左右，上部圆盘帽的直径在12mm，这个尺寸刚好适合成人拇指的按压接触面积，

　　钉身露出塑料帽的长度在15mm，这个长度既能保证穿透10张以内的常规A4打印纸后刺入软木板3-5mm，有足够的固定力不会轻易脱落，又不会因为钉身过长穿透木板背面造成安全隐患。安装边界上，这类图钉适配的基材是软木板、EVA公告板、木质墙面这类硬度低于HB的材质，不适合在混凝土墙面、金属板上使用，否则容易造成钉尖弯折或者崩飞，建模时要注意塑料帽和钉身的同轴度，两者的同轴度公差要控制在0.1mm以内，否则按压的时候钉身会歪斜，穿刺时容易出现弯钉的情况。另外塑料帽下部做了一个小的锥形过渡段，和圆盘帽平滑衔接，拔除的时候手指捏住这个位置施力更方便，不会因为边缘太薄割手，很多同类产品忽略了这个过渡段的弧度，

　　长时间使用或者拔除力度大的时候会硌得指腹发红。实际建模过程中，钉尖的角度是关键参数，角度太小穿刺阻力大，角度太大则钉尖容易变钝，反复使用几次就失去穿刺能力，常规设计里钉尖的锥角控制在18度左右，兼顾锋利度和结构强度，同时钉身表面做抛光处理，减少穿刺时的摩擦力，拔取的时候也更顺畅。
