汽车发动机储油密封油底壳结构设计

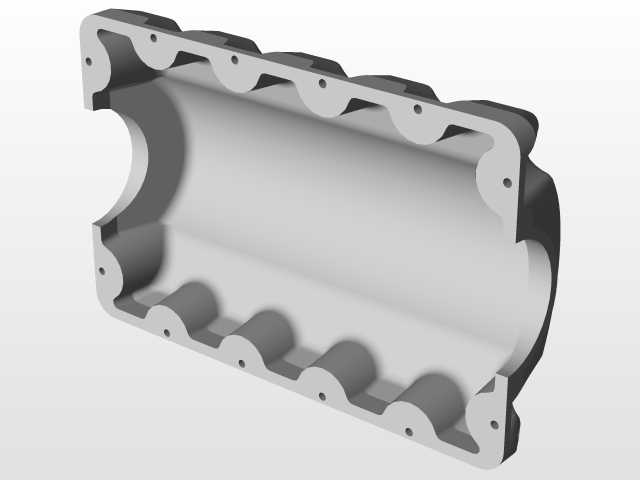

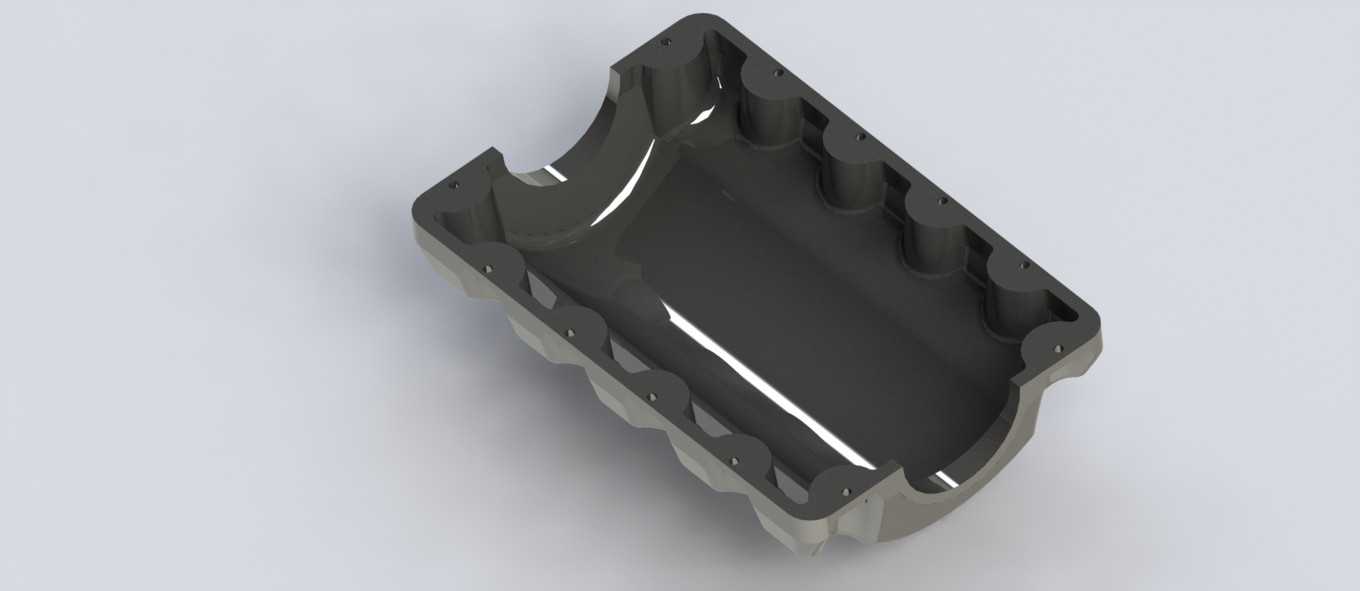

　　作为发动机润滑系统的核心承载部件，油底壳的结构设计直接决定了整机润滑回路的工作稳定性，在乘用车、商用车的动力总成装配场景中，这类壳体部件需要同时兼顾储油、密封、杂质沉降、结构防护多重功能，建模过程中需要充分结合发动机缸体的下部安装边界做匹配设计。从结构形态来看，该油底壳采用深腔冲压式的主体构型，腔体内部预留了足够的储油容积，能够满足发动机不同工况下的机油储量需求，侧壁设置的多组加强凸筋沿着腔体轮廓均匀排布，既可以提升壳体整体的抗形变能力，避免车辆行驶过程中受路面碎石冲击、机体振动带来的壳体开裂问题，也能在机油剧烈晃动时起到一定的扰流作用，减少机油液面的大幅波动，保证机油泵吸油口始终处于稳定的油液浸没状态。

　　壳体上沿的安装法兰面做了平整化处理，沿法兰周向均匀分布的安装螺栓孔位置完全匹配发动机缸体下部的对应安装点位，建模时严格控制了螺栓孔的位置度公差与法兰面的平面度要求，确保装配后密封垫片能够均匀受压，避免出现机油渗漏的问题。腔体一侧预留的弧形缺口是为了避让发动机前端的正时机构或者传动部件，避免装配过程中出现运动干涉，腔体底部的波浪形加强结构一方面可以提升壳体底部的刚性，减少行驶过程中油底壳受路面凸起剐蹭时的变形量，另一方面也可以为机油中的金属磨屑提供沉降区域，避免杂质被机油泵吸入造成摩擦副的异常磨损。设计过程中需要充分考虑整车的安装空间边界，油底壳的整体外形轮廓不能超出发动机舱下部的防护边界，同时要预留出机油放油螺塞的安装位置，

　　保证日常保养时机油能够顺利排空。腔体内部的曲面过渡全部采用圆角处理，避免应力集中带来的结构疲劳失效，同时也能减少机油流动过程中的阻力，保证机油回流到油底壳的过程顺畅无阻滞。这类油底壳结构在建模时需要重点匹配缸体的安装面形位公差，平衡储油容积与整车离地间隙之间的矛盾，既要保证足够的机油储量满足发动机长时间运转的润滑、散热需求，也要避免壳体过度突出带来的通过性下降问题，同时还要兼顾NVH性能，通过侧壁的加强结构抑制油液晃动产生的噪声，提升整车的运行平顺性。
