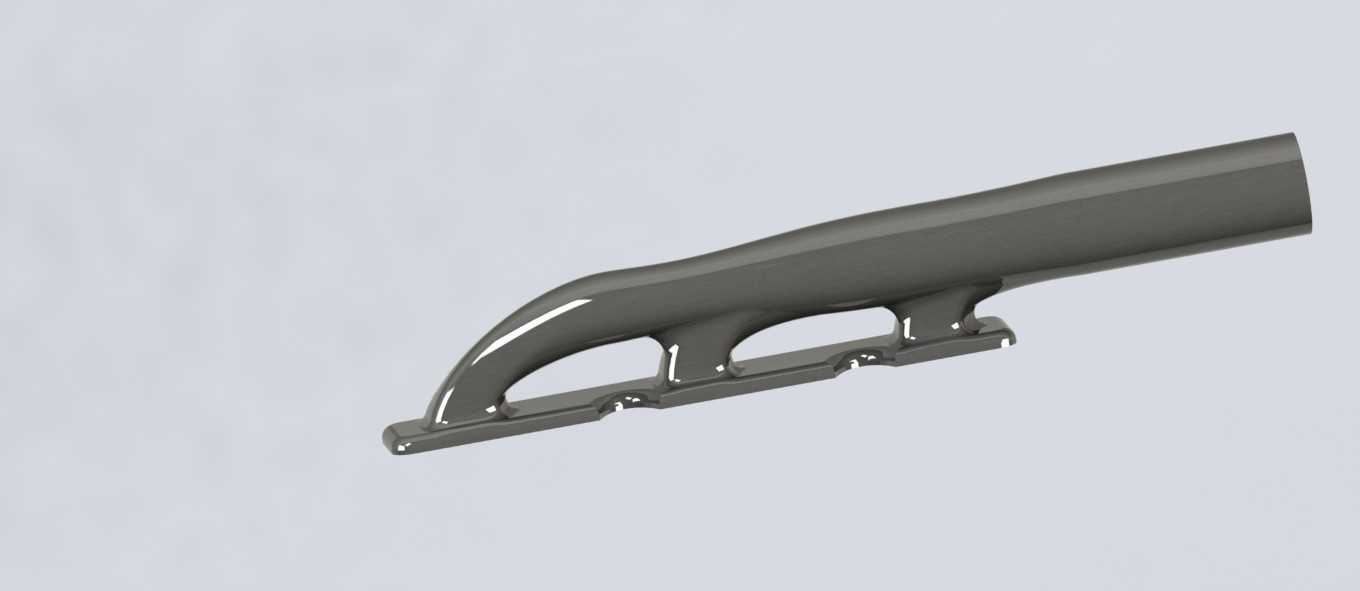

汽车排气歧管主体结构三维设计

　　排气歧管作为发动机排气系统的首要承接部件，直接对接气缸盖排气端口，承担着将各气缸燃烧后产生的高温废气有序汇集、引导至排气总管的核心作用，其结构设计合理性直接影响发动机排气效率、动力输出表现与尾气排放控制水平。在实际整车布置场景中，该部件安装于发动机侧部热端区域，周边紧邻气缸盖、涡轮增压器进气端、发动机隔热罩与前舱线束，安装边界需要严格避让周边附属部件，同时预留足够的热膨胀间隙，避免高温工作状态下因热形变产生装配应力，导致接口漏气或部件开裂。从结构设计逻辑来看，该款排气歧管采用一体化流线型流道设计，各分支流道从气缸接口端逐步汇流至主管道，流道内壁做顺滑过渡处理，尽可能降低废气流动过程中的阻力，减少各气缸排气之间的干涉扰动，

　　避免出现排气回压异常升高的问题，保障各气缸排气相位互不干扰，提升发动机充气效率。歧管主体的安装法兰面采用平面度严格控制的贴合结构，对应气缸盖的安装孔位做同轴度公差约束，保证装配后密封垫片受压均匀，杜绝高温废气泄漏风险；法兰与流道衔接位置做圆弧过渡强化处理，降低长期高温交变载荷下的应力集中风险，提升部件使用寿命。在外形尺寸设计上，该歧管整体沿发动机侧部轮廓做适配性布局，主管道走向贴合发动机舱可用空间，分支管路长度经过均衡设计，尽可能保证各气缸到排气总管的流道长度差值控制在合理范围内，让各气缸排气背压保持一致，避免因各缸排气阻力差异导致的发动机运转抖动、动力输出不均问题。歧管外壁的加强筋结构沿流道走向布置，

　　在不额外增加过多壁厚的前提下提升整体结构刚度，抑制发动机运转过程中歧管产生的共振噪声，同时兼顾轻量化设计要求，降低动力系统整体重量。实际工程应用中，这类排气歧管需要匹配对应排量的发动机排气流量参数，流道截面积经过精准计算，既保证高转速工况下废气排出通畅，也能在低转速区间维持合理的排气回压，保障发动机低扭输出表现；安装点位的设计同时考虑了装配工艺性，预留了标准工具的操作空间，方便生产线装配与后期售后维护作业，接口位置的密封结构可适配金属复合密封垫片，满足高温工作环境下的长期密封可靠性要求。
