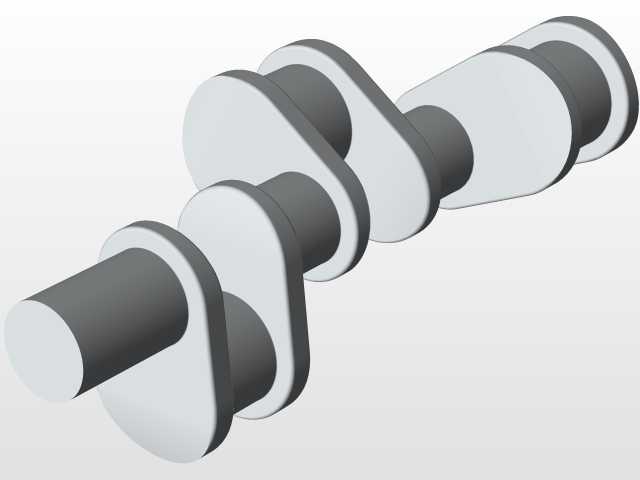

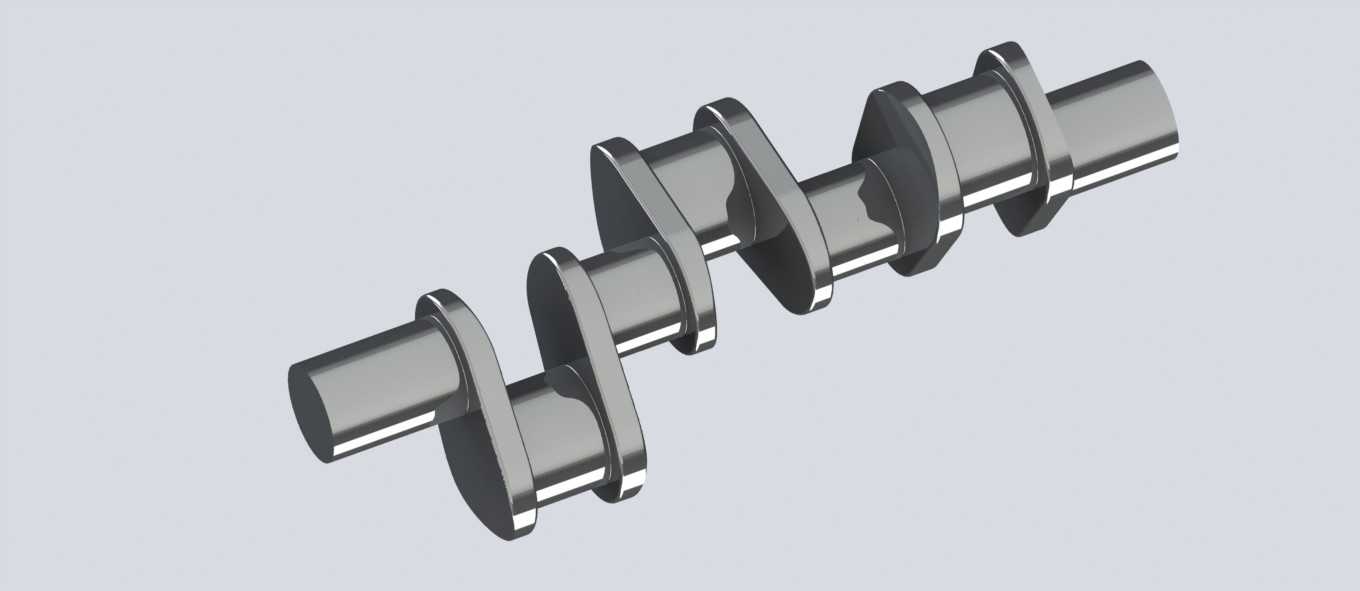

内燃机用多拐曲轴结构三维数模

　　这款曲轴结构主要适配小排量往复式内燃机的动力输出场景，在整机动力传递链路里承担着将活塞连杆组的往复直线运动转化为旋转扭矩的核心作用，是内燃机动力输出端的核心承载零件。从实际装机场景来看，这类多拐曲轴常见于农用机械动力单元、小型工程机械辅机、通用汽油机组等设备的动力舱内，工作过程中需要持续承受连杆传递来的周期性交变燃气冲击力，同时还要平衡曲柄连杆机构运动产生的往复惯性力与旋转惯性力，因此结构设计上对刚度、动平衡精度、轴颈同轴度都有明确的工程要求。

　　设计过程中首先要匹配对应缸数的点火顺序确定曲柄夹角，这款四拐结构的曲轴采用平面布置的曲柄排布，相邻曲拐的夹角设置能够保证各缸做功行程均匀错开，降低整机运转时的扭矩波动，同时平衡块与曲柄臂采用一体化结构设计，能够在不额外增加过多零件重量的前提下，抵消曲拐偏心旋转产生的离心力，减少主轴颈处的附加载荷。主轴颈与连杆轴颈的过渡位置均设计有圆角卸荷结构，避免应力集中导致的疲劳断裂风险，轴颈表面的尺寸精度直接关联后续轴瓦的装配配合间隙，建模时严格按照滑动轴承的配合公差带预留了装配余量，两端的轴伸端分别预留了飞轮安装定位面、正时齿轮装配轴段的结构边界，能够直接对接前端轮系与后端动力输出法兰的装配需求。

　　从安装边界来看，建模时已经预留了各主轴颈对应的机体主轴承座安装同轴度基准，轴向定位台阶的尺寸匹配主轴承盖的轴向限位结构，连杆轴颈的宽度尺寸对应连杆大头的装配宽度，油道孔的走向沿着曲柄臂内部斜向布置，能够将主油道的压力润滑油引导至连杆轴颈表面，保证运转过程中轴颈与轴瓦之间形成稳定的油膜。整体结构没有冗余的设计特征，所有曲面与实体特征均围绕实际加工工艺与装配需求搭建，曲柄臂的外形轮廓经过减重优化，在保证结构强度满足额定工况载荷要求的前提下，尽可能降低旋转部分的整体质量，减少整机运转时的惯量负载，适配中小功率动力设备对轻量化与可靠性的双重需求。
