红色手动高压球阀三维结构设计

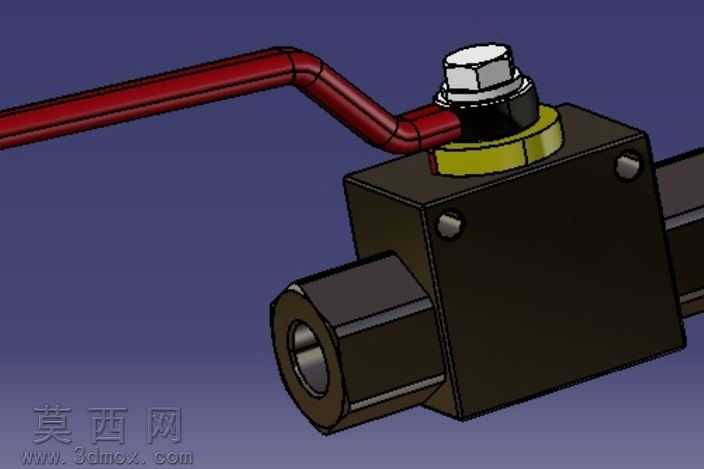

本作品为手动式高压球阀的三维参数化建模成果，建模过程中严格遵循工业阀门的设计规范，先通过草图绘制完成阀体、阀芯、操作手柄、连接端的基础轮廓，再通过拉伸、切除、旋转等特征命令完成各零件的实体构建，最后按照实际装配关系完成整机装配，还原了球阀的真实工作结构。模型整体采用醒目的红色涂装设计，操作手柄为长杆带球头的结构，符合人体工程学设计，能够提供足够的操作力矩，方便操作人员快速完成阀门的启闭动作。阀体部分采用方形主体加两端外螺纹连接结构，内部设置通孔流道，与球形阀芯配合实现流体的通断控制，建模时对阀芯的密封面、阀体的安装孔、手柄的连接销轴等细节结构都做了精准还原，没有省略关键的装配特征。材质渲染阶段，为阀体和手柄赋予了哑光红色金属漆材质，模拟工业阀门常用的环氧喷涂表面处理效果，金属连接部位做了轻微的金属光泽处理，背景采用简洁的浅灰色渐变环境，搭配柔和的打光方案，突出阀门本身的结构轮廓和细节特征，渲染效果清晰直观，能够完整展示阀门的外部形态和结构特点。设计过程中充分考虑了阀门的实际使用场景，整体结构紧凑，体积小巧，适用于液压系统、高压流体管路等场景的通断控制，各零件之间的装配间隙符合实际生产的公差要求，模型可直接用于装配验证、工况模拟、产品展示等场景，也可作为阀门类产品设计的参考模板，帮助设计人员快速完成同类型阀门的改型设计，缩短产品开发周期。
