船舶动力舱引擎室结构三维设计

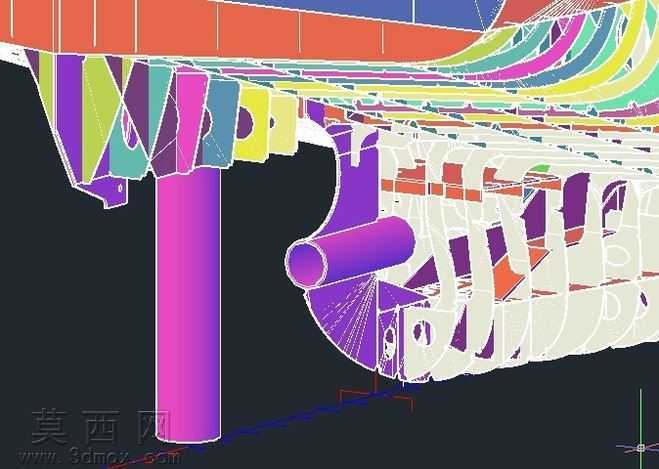

本作品为船舶引擎室的三维结构设计成果，依托AutoCAD平台完成全参数化建模，完整还原了动力舱内部的空间布局与构件连接逻辑。建模过程中首先依据船舶动力系统的布置规范，搭建了舱室的主体框架结构，对顶部横向承力梁、侧面纵向加强筋、底部支撑立柱等核心承重构件进行了1:1比例的尺寸还原，所有构件的连接节点均按照机械装配标准做了对齐处理，确保结构逻辑符合实际工程要求。模型采用分层着色的方式区分不同功能的构件组，暖色调构件对应顶部管线排布层，冷色调构件对应侧面支撑结构，紫色构件对应主动力设备的安装基座，通过色彩区分让舱室内部的层级关系一目了然，无需额外剖切即可清晰识别各部分的功能分区。设计过程中充分考虑了引擎室的实际运维需求，预留了设备安装的操作空间与管线穿行的通道，主立柱的位置避开了主机的吊装路径，侧面加强筋的排布兼顾了结构强度与舱内空间利用率，所有构件的厚度、间距参数均参考民用船舶动力舱的通用设计标准设置，具备实际工程参考价值。模型的线框显示模式下可清晰查看各构件的轮廓边界与拼接关系，能够直接用于结构受力分析的前置参考，也可作为船舶动力系统教学的演示素材，帮助学习者直观理解引擎室的空间排布逻辑与结构组成。
