四连杆摇臂传动机构结构设计

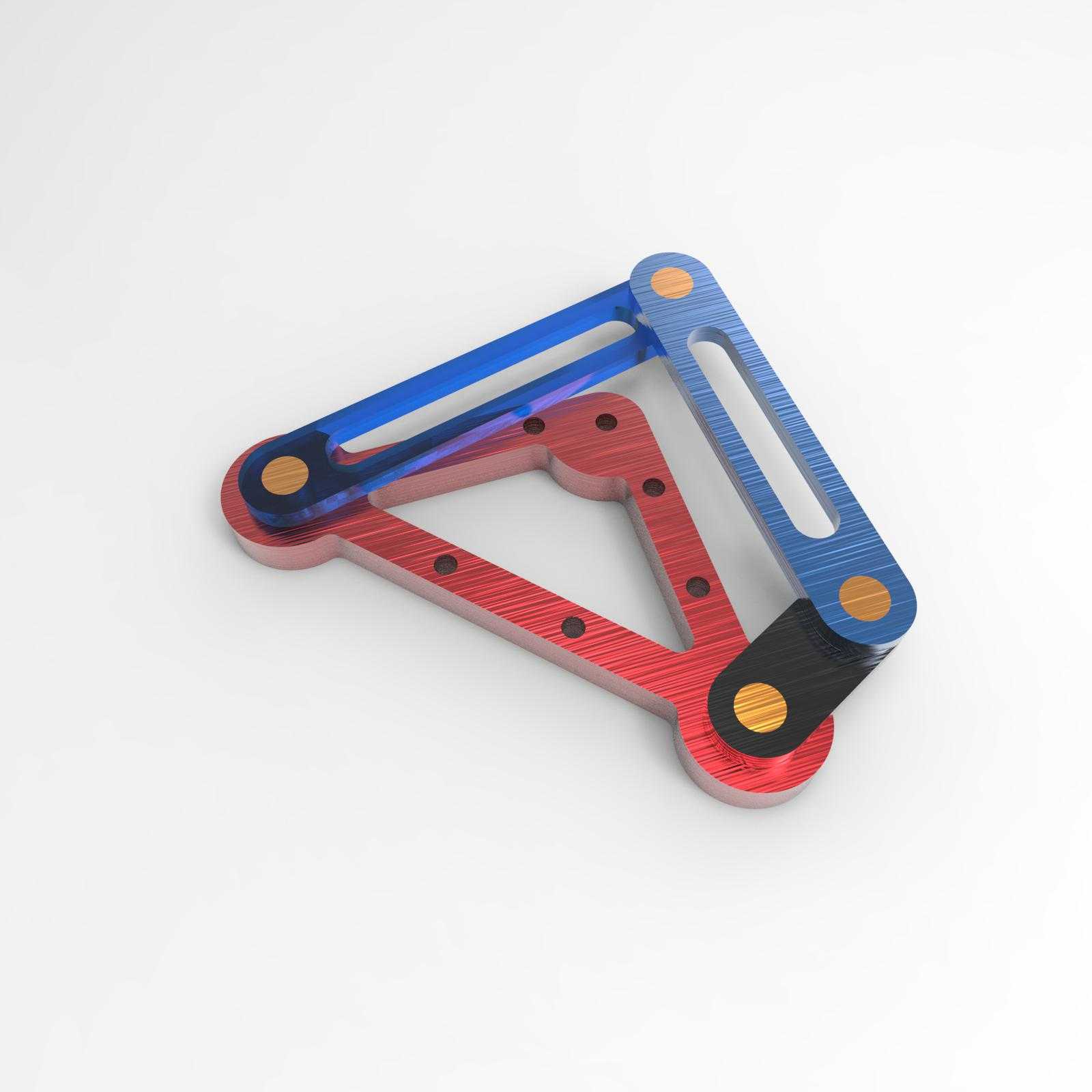

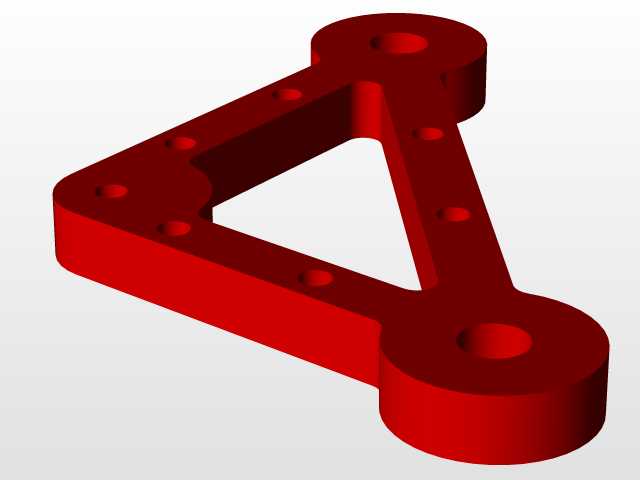

　　这套四连杆摇臂机构是自动化传动链路里常用的刚性运动转换单元，在轻工包装线的间歇送料工位、小型工装的工位切换结构、检测设备的探头往复驱动模块里都能见到这类结构的身影，核心作用是把输入端的定轴回转运动，转化为输出端预设轨迹的往复摆动，相比凸轮传动，它的加工门槛更低，运动轨迹调整灵活，后期维护更换易损件的成本也更低。整个机构的四个旋转铰接副都采用了带衬套的销轴连接设计，铰接位置的衬套选用自润滑铜基材质，能在无额外注油的工况下长期承受往复摆动的摩擦损耗，避免连杆铰接孔快速磨损失效。主体的三角支撑连杆做了镂空减重设计，在保证整体结构刚性的前提下，尽可能降低运动件的自身重量，减少高速往复摆动时的惯性冲击，降低驱动端的负载扭矩要求。

　　长条形的调节摇臂上开有通长的腰型槽，可根据实际工位的行程需求调整铰接点的固定位置，无需重新加工零件就能实现输出摆角、摆动行程的微调，适配不同工况下的运动参数要求。设计时首先要确认各连杆的长度比例，严格遵循格拉霍夫定理校核杆长条件，避免出现机构死点或者运动卡滞的问题，铰接孔的同轴度公差要控制在0.02mm以内，否则装配后会出现运动卡顿、铰接副偏磨的问题。安装边界上，整套机构的固定端以三角连杆的三个安装孔为定位基准，孔位的位置度公差需满足GB/T 1184的K级要求，输入端销轴与驱动摆臂的连接采用平键周向固定，输出端的铰接位可根据外接负载的形式选择销轴连接或者螺纹紧固连接。整套机构的运动轨迹平滑，没有刚性冲击，适合中低速往复运动的工况，

　　相邻运动件之间预留了0.5mm的安全间隙，避免运动过程中出现零件干涉刮擦，表面做了阳极氧化处理，既能提升零件的表面硬度，也能在车间多尘、有少量切削液飞溅的工况下起到防锈蚀的作用。在实际选型应用时，要根据驱动端的转速、输出端的负载大小核算连杆的截面强度，尤其是铰接位置的局部挤压应力，避免长期交变载荷下出现连杆变形或者销轴断裂的问题，腰型槽位置的固定螺栓要加装防松垫圈，防止长期往复振动导致铰接点移位，影响运动精度。
