带保持架深沟球滚动轴承结构设计

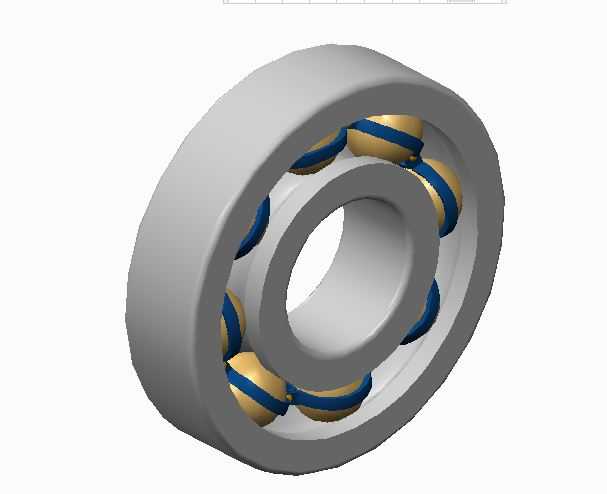

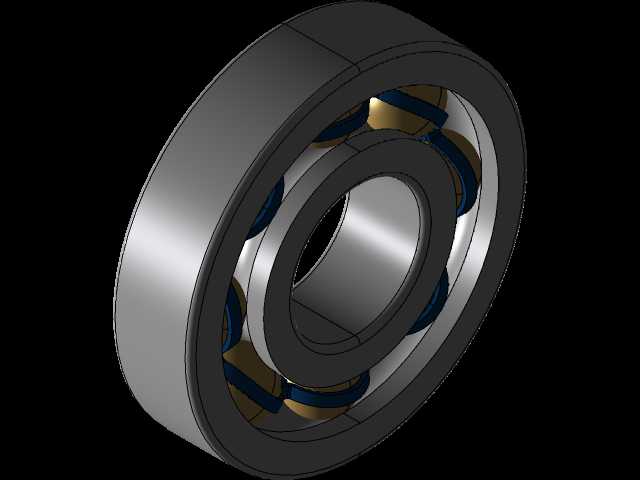

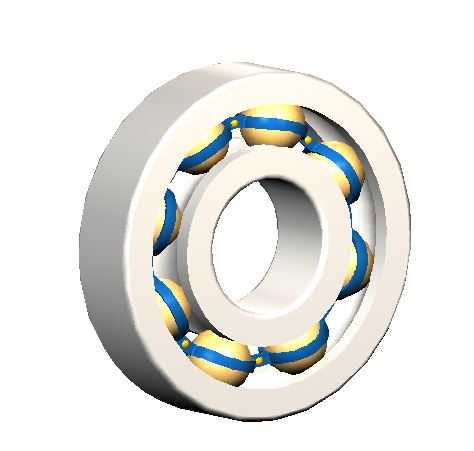

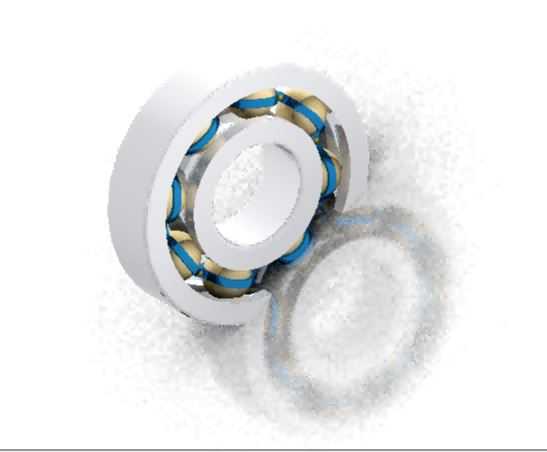

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低旋转副摩擦阻力的核心基础部件，这款带保持架的深沟球轴承结构，覆盖了从普通民用电机、输送辊道到工业减速机、机床主轴端支撑的多数常规传动场景，是机械结构设计中选型频次极高的通用支撑元件。从实际使用场景来看，这类轴承既可以单独承担纯径向载荷，也可在设备转速较高、轴向力不大的工况下同时承受一定的双向轴向载荷，相比滑动轴承结构，它的启动摩擦阻力更小，运转过程中的维护需求更低，互换性强，不需要定制特殊安装座即可完成替换。从结构设计思路来看，该模型完整还原了深沟球轴承的四大核心组成部分：内圈、外圈、滚动体、保持架，内圈与旋转轴采用过盈配合随轴同步转动，

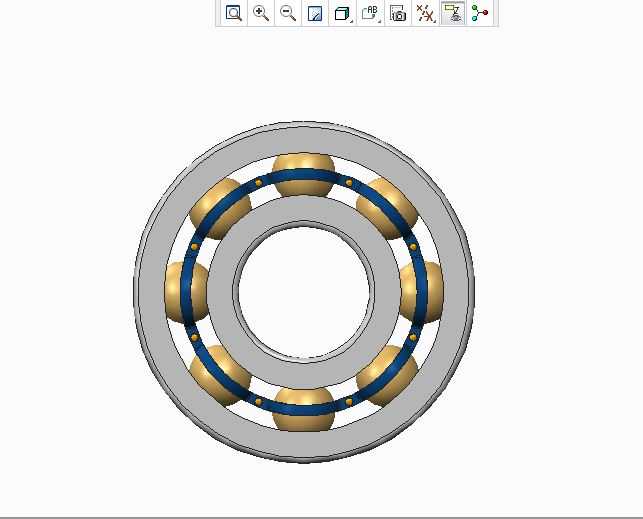

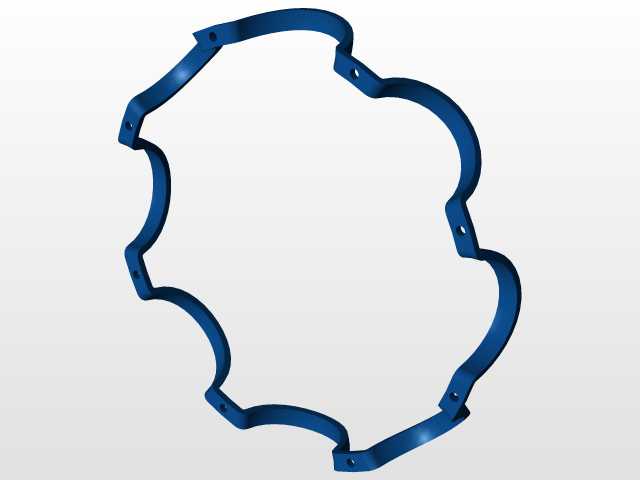

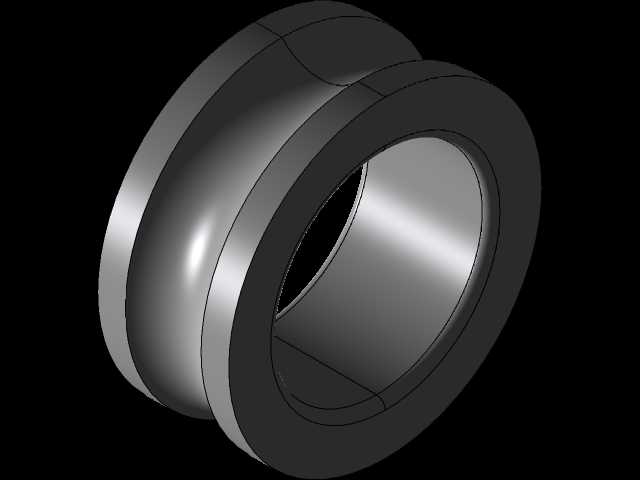

　　内圈外侧的滚道曲率与滚动体球面曲率匹配，保证滚动体在滚道内顺畅滚动；外圈与安装座的轴承孔采用过渡或过盈配合固定，内侧滚道与内圈滚道共同形成滚动体的运行轨道；滚动体采用等直径钢球，均匀分布在内外圈滚道之间，将运转过程中的滑动摩擦转化为滚动摩擦，大幅降低摩擦损耗；保持架采用浪形冲压结构，将每颗钢球均匀分隔，避免钢球在运转过程中相互碰撞、摩擦，同时引导钢球在滚道内正确运动，防止钢球在非承载区脱落。在安装边界设计上，该结构的内外圈端面为平行平面，安装时需保证轴肩与轴承座孔挡肩的高度不超过轴承内、外圈的倒角高度，避免轴承安装到位后无法贴合定位面；内外圈的倒角尺寸符合通用轴承安装规范，可引导轴承顺利压入安装位，避免压装过程中刮伤配合面。

　　设计过程中严格控制了滚道的曲率半径与钢球直径的匹配关系，保证接触应力分布在合理区间，同时预留了合理的径向游隙，既避免运转过程中热胀冷缩导致轴承卡滞，也保证轴承的旋转精度满足常规传动需求。这类轴承的结构设计不需要额外的复杂密封结构即可在开式传动场景中使用，若应用在粉尘、油污较多的工况下，也可在两侧加装密封盖形成闭式轴承结构，适配更多复杂工况的使用需求。在三维建模过程中，通过圆周阵列完成钢球与保持架兜孔的均布，保证每颗钢球的中心位于同一节圆上，滚道面通过旋转切除特征生成，保证滚道的同轴度与圆度符合设计要求，整体结构无冗余特征，完全还原实际轴承的装配关系与尺寸比例，可直接用于设备装配的干涉检查、运动仿真，也可作为选型参考用于支撑结构的设计校核。
