V型十二缸动力装置结构设计方案

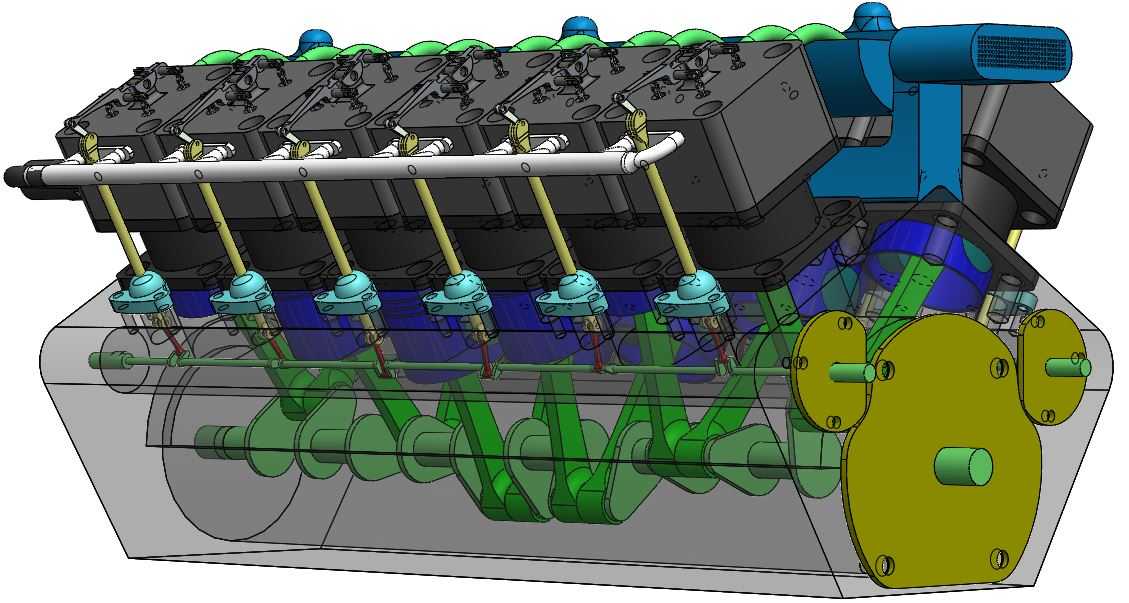

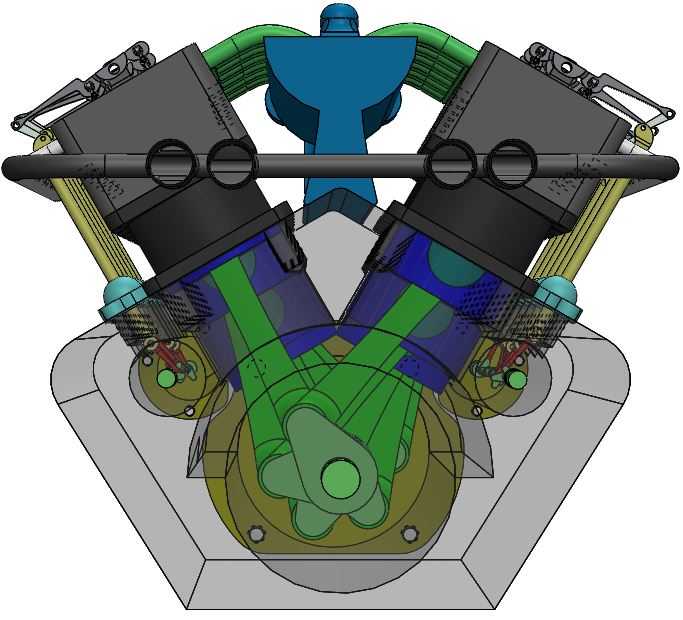

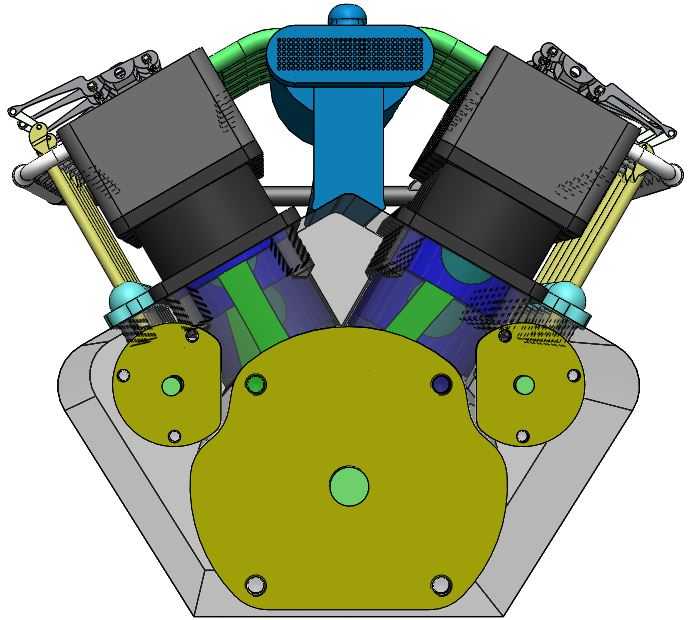

　　该V型十二缸动力结构主要面向大马力动力输出场景，可适配豪华乘用车辆、高性能船舶动力单元、固定式工业发电机组等对动力平顺性、输出功率有较高要求的应用领域，相比直列六缸、V型八缸结构，其曲轴每旋转720度的点火间隔更短，动力输出的扭矩波动更小，高转速工况下的运转平顺性优势明显，能够满足大负载持续运转的动力需求。从结构设计逻辑来看，该方案采用60度夹角的V型缸体布局，两侧各布置六组气缸组件，这种夹角设计能够平衡两侧活塞运动产生的一阶、二阶往复惯性力，降低整机运转时的振动幅值，同时相比90度夹角的V型结构，能够有效缩减整机的横向安装尺寸，适配更多紧凑舱室的安装边界。缸体下部集成的曲轴箱采用整体式支撑结构，主轴承座沿曲轴轴向等距布置，

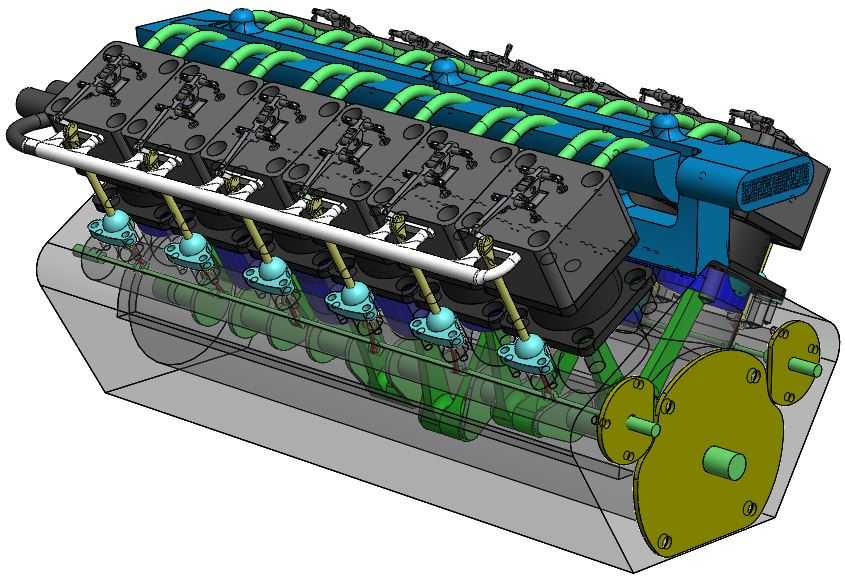

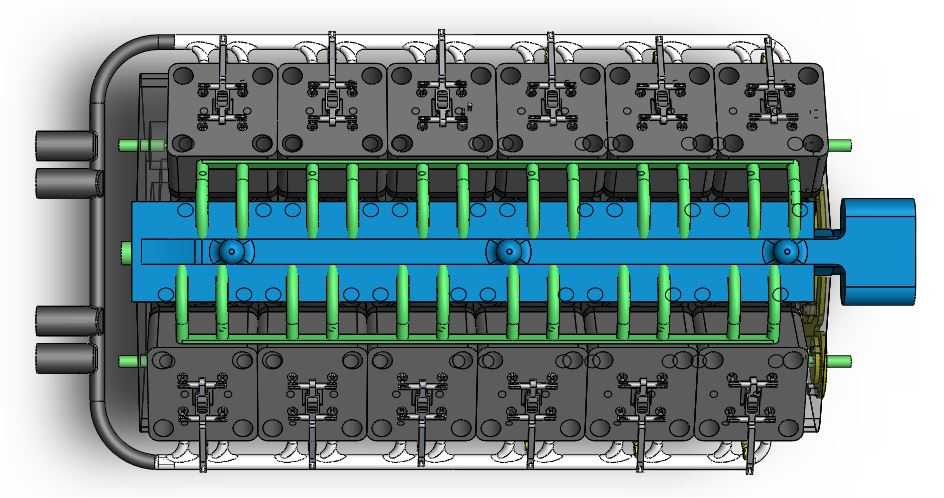

　　为曲轴提供足够的支撑刚度，避免高转速下曲轴发生挠曲变形；曲轴采用全平衡配重设计，每个曲柄臂都对应设置平衡块，抵消连杆活塞组件往复运动产生的惯性力，降低主轴颈的负载。两侧气缸的进排气通路采用对称式布局，顶部的进气歧管采用中央集成式设计，能够均衡分配各气缸的进气量，保证各缸空燃比一致性，减少各缸工作状态差异带来的动力损耗；活塞组件采用轻量化设计，配合剖面优化的连杆结构，能够降低往复运动件的质量，提升整机的转速响应速度。安装边界方面，整机的下部支撑面采用平面式安装法兰，预留的固定螺栓孔位沿缸体底部周边均匀分布，可直接对接配套的动力安装支架，输出端的法兰接口采用标准动力输出尺寸，能够匹配不同规格的变速器、传动箱组件，无需额外做转接结构设计。

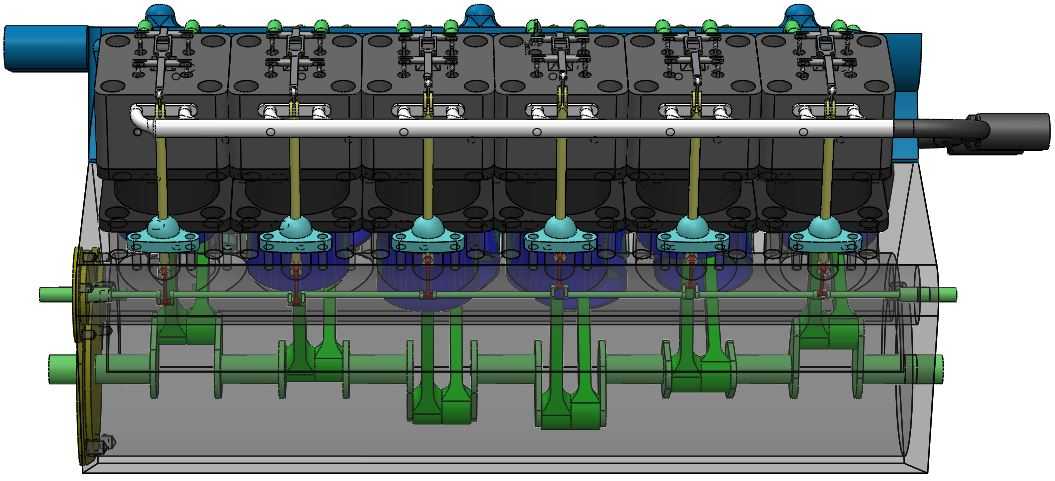

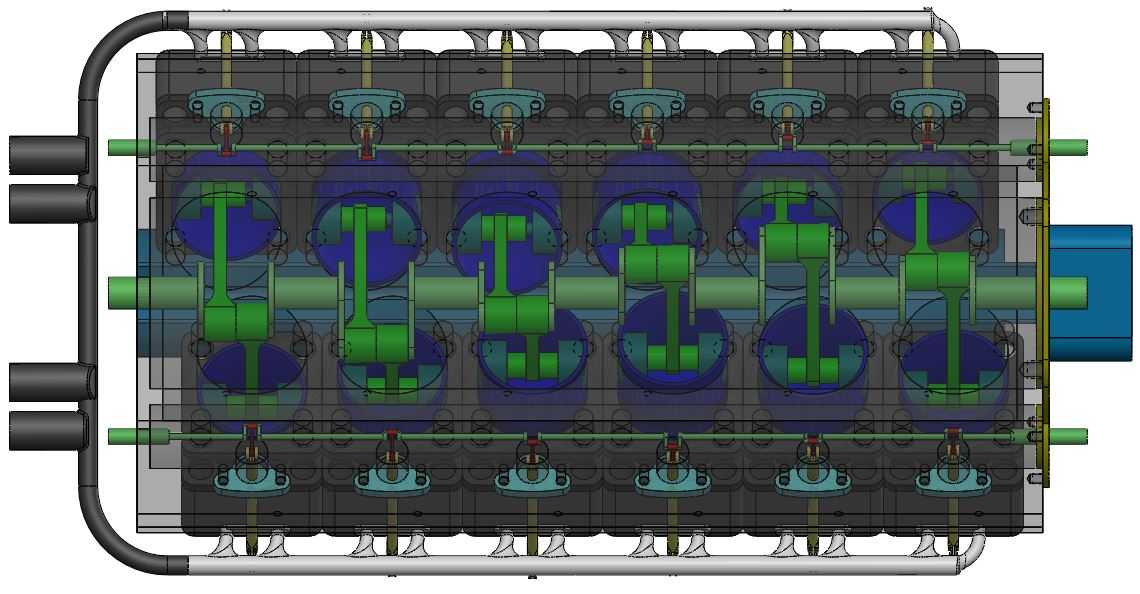

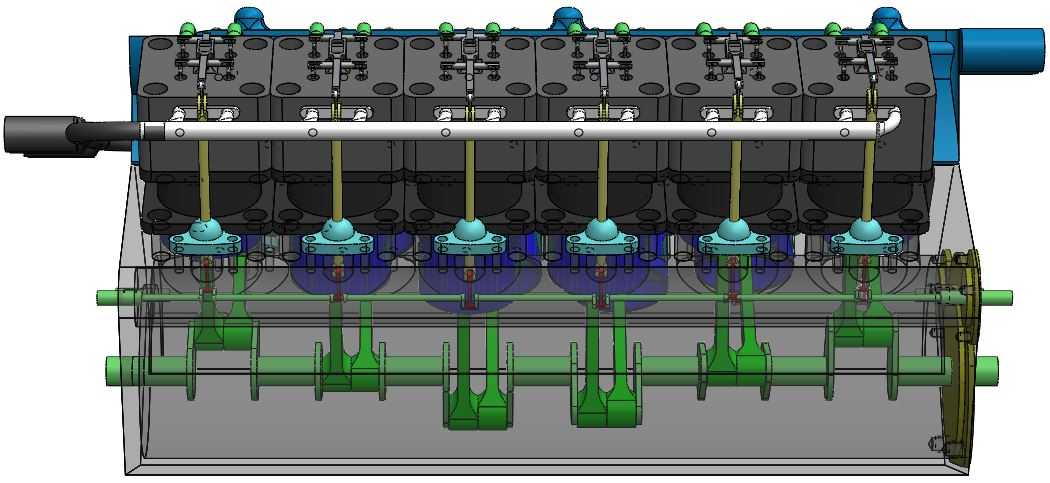

　　从结构细节来看，该方案已经完成了曲柄连杆机构、缸体缸盖、配气机构基座、进排气通路的主体结构设计，各运动部件之间的避让间隙已经做了初步校核，活塞处于上止点、下止点位置时与气门、缸盖的间隙都预留了足够的安全余量，避免运动干涉；两侧气缸的冷却水道采用连通式设计，能够保证冷却液在各缸水套中均匀流动，避免局部过热问题，机油道沿缸体加强筋内部布置，在保证结构刚度的同时缩短了机油输送路径，降低机油泵的负载压力。
