大排量V12发动机用进气歧管结构设计

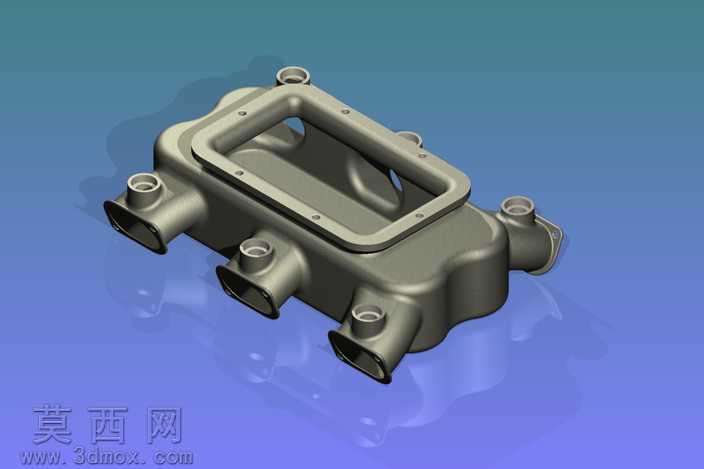

本进气歧管三维模型采用Autodesk Inventor完成参数化建模，建模过程中严格遵循大排量V12发动机的进气通路布局逻辑，针对鼓风机配套的大流量进气需求进行结构优化。模型整体采用一体化铸造成型的结构思路，主体壳体为异形腔体结构，顶部设置矩形法兰安装面，法兰面均匀分布螺栓安装孔，用于与节气门体或者进气总管实现密封连接，建模时对法兰面的平面度公差预留了加工余量，保证后期装配的密封性。模型共设置六个进气接口，分别对应V12发动机的两侧气缸组，每个接口的管径经过流量仿真校核，能够保证各气缸进气量的均匀性，接口端部设计有卡接定位结构，可与气缸盖进气道快速对接。侧面额外设置的进水口结构，用于接入发动机冷却循环水路，实现进气歧管的预热功能，避免低温工况下进气结霜影响充气效率。材质方面，渲染时采用铸铝哑光金属材质，还原了铝合金进气歧管的真实质感，表面做了细微的磨砂纹理处理，模拟铸造件的表面肌理，腔体内部做了光滑面处理，减少进气阻力。建模过程中对所有圆角过渡进行了精细化处理，既避免了应力集中问题，也符合铸造工艺的拔模要求，各管路接口的同轴度、法兰面的位置度都严格按照机械设计标准进行约束，模型可直接导入仿真软件进行进气流量、结构强度的仿真分析，也可用于生成工程图纸指导生产加工。
