瞄准立场简易水炮破碎装置结构设计

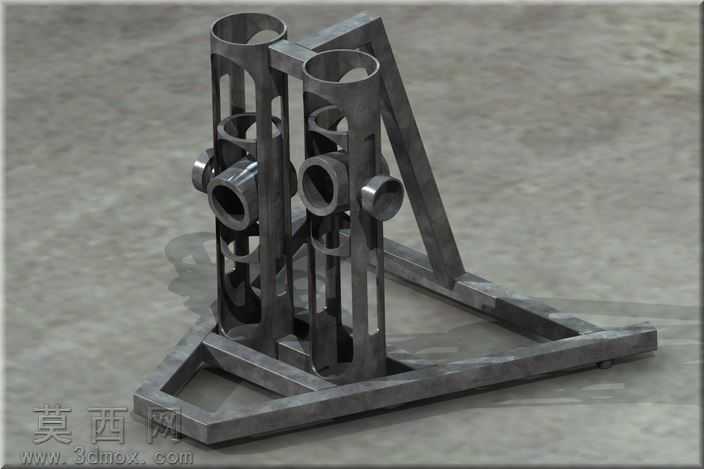

本作品为瞄准立场简易水炮破碎装置的三维结构设计，整体采用立式双筒并列布局搭配三角形支撑底座，在三维建模过程中首先完成整体框架的参数化搭建，以底座的三角形支撑结构为基准，保证整体装置的放置稳定性，底座采用等边角钢拼接的三角框架结构，三条支撑边向外延伸形成稳定的支撑面，可有效抵消水炮发射时产生的后坐力。主体的双筒发射结构采用对称式设计，两个圆柱形炮筒通过侧面的连接耳轴与立式支撑框架相连，耳轴位置经过精准的参数计算，使得炮筒可实现5度左右的水平偏转、45度范围的俯仰调节，同时搭配270毫米行程的垂直运动结构，满足不同角度的瞄准作业需求。建模过程中对炮筒的内部镂空结构做了精细化处理，筒壁采用减重槽设计，在保证结构强度的前提下降低整体重量，筒身侧面的圆形轴孔与支撑框架上的铰接座做了公差配合设计，保证转动过程的顺滑无卡顿。装置的角度锁定采用摩擦铰链结构，也就是橡胶环阻尼结构，在铰接位置加装橡胶摩擦环，通过摩擦力实现任意角度的悬停锁定，无需额外的插销或锁紧机构，简化了整体结构的复杂度。渲染阶段采用哑光金属材质模拟钢制构件的质感，对底座的焊缝、构件边缘的倒角做了细节处理，地面采用水泥纹理材质搭配柔和的环境光，突出金属构件的厚重质感与结构细节。设计思路上优先考虑结构的简易性与实用性，整体采用单稿版本的精简设计，去除多余的复杂构件，所有零部件均采用常见的型材与标准件加工，降低生产制造成本，同时保证装置的功能完整性，可满足简易爆炸装置水炮破碎的作业需求，整体结构的受力路径经过模拟验证，从炮筒受力到耳轴传递再到底座支撑，力的传递路径清晰合理，无应力集中的薄弱部位。
