可调节重量式家用健身哑铃结构设计

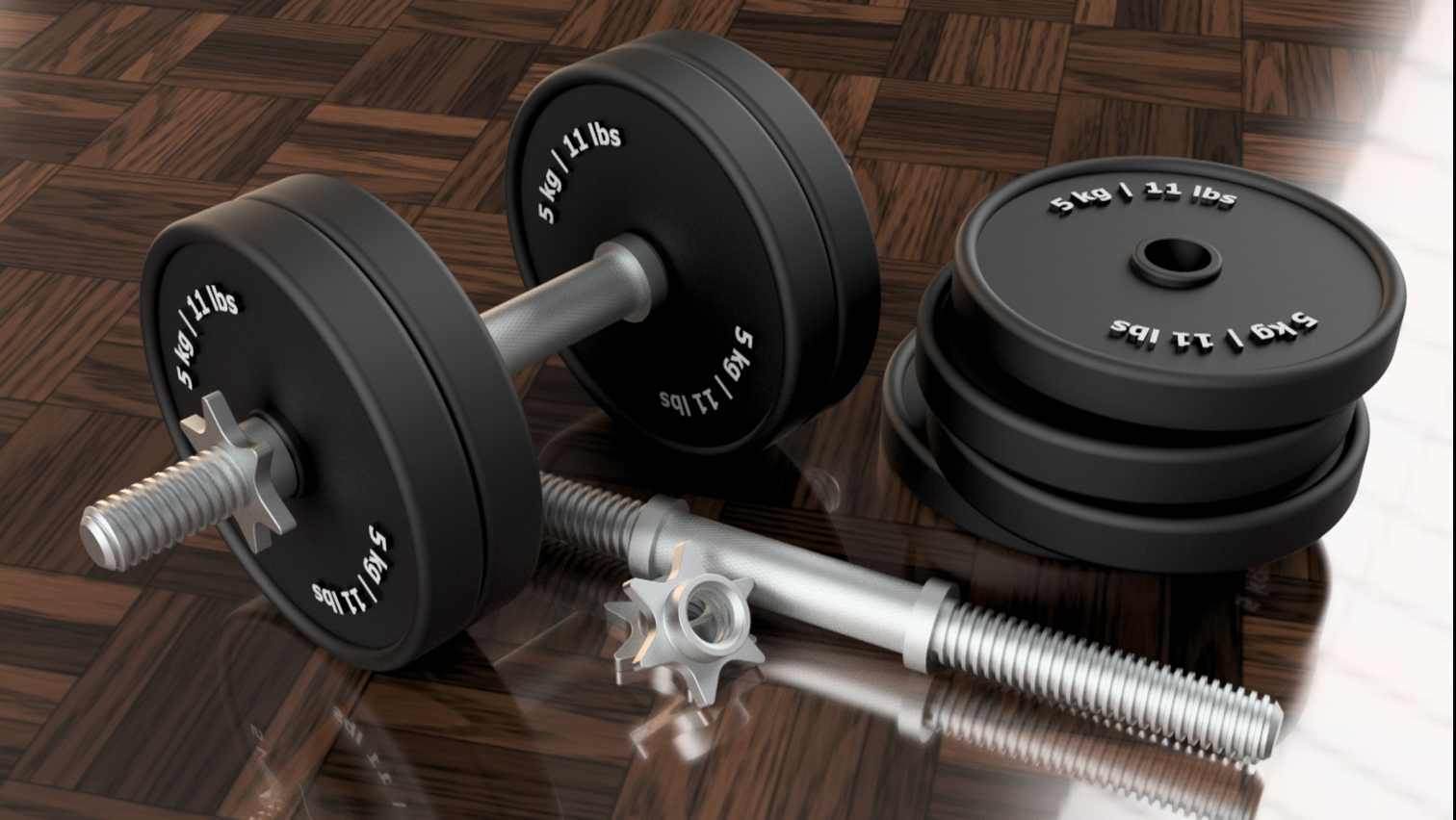

　　这款可调配重的哑铃结构，主要面向家用健身场景、小型工作室力量训练区域使用，区别于固定重量哑铃的多套采购存储痛点，单套即可覆盖多档重量训练需求，大幅降低器材存放的空间占用。整套结构核心由全螺纹连接杆、多片等重配重片、星形锁紧螺母三个核心部分组成，单组配重片单块重量为5千克，单根杆体单侧最多可装载4块配重片，单侧最大配重可达20千克，整铃双侧总配重上限为40千克，可满足从入门到进阶的上肢力量训练需求。设计过程中优先考虑了配重更换的便捷性与使用过程的锁紧可靠性，杆体采用通长梯形外螺纹设计，螺纹牙距经过反复校核，既保证星形螺母旋动顺畅，可快速增减配重片调整训练重量，又能在螺母锁紧后提供足够的轴向锁紧力，避免训练过程中配重片晃动、

　　松脱引发的安全隐患。配重片采用中心通孔设计，通孔直径与杆体外径做小间隙配合，装配后配重片与杆体的径向窜动量控制在0.2毫米以内，避免举升过程中配重片径向晃动影响训练动作稳定性。配重片外缘做了圆弧倒角处理，既避免搬运、更换配重时锐边划伤手部，也能减少配重片磕碰地面、支架时的漆面崩损概率。星形螺母采用带防滑翼的结构设计，无需借助额外工具，徒手即可完成锁紧与松开操作，螺母端面与配重片接触的位置做了环形防滑压纹，锁紧后可增大与最外侧配重片的摩擦力，即使训练过程中杆体出现小幅震动，螺母也不会出现自行回松的问题。杆体两端的螺纹长度经过精确计算，当单侧装载满额配重片后，星形螺母仍有至少3个完整螺牙的啮合长度，

　　保证螺纹连接的强度满足大重量训练下的载荷要求，不会出现螺纹滑牙、螺母脱开的风险。杆体中间握持区域做了滚花处理，增大手部与杆体的摩擦力，即使训练过程中手心出汗，也能保证握持稳定，不会出现打滑脱手的情况。整套结构的安装边界十分灵活，无需额外的固定支架，日常存放仅需占用0.1平方米左右的平面空间，配重片可根据训练需求灵活组合，既可以组装成整铃完成双臂训练，也可单侧装载配重完成单臂的孤立力量训练，适配弯举、推举、平举、划船等多种上肢力量训练动作。结构设计过程中对所有部件的受力做了仿真校核，杆体选用高强度碳钢材质，可承受1.5倍额定最大载荷的静压力不发生永久变形，配重片采用高密度铸铁材质，重量误差控制在单块±20克以内，保证双侧配重的重量一致性，避免长期使用不对称重量引发的训练损伤。
