20升工业氮气存储气瓶结构设计

　　在工业制造、实验室供气、管道吹扫、设备保压等诸多场景中，中小容积的氮气气瓶是应用频次极高的承压供气部件，这款20升规格的氮气瓶，正是针对固定工位短周期供气、现场移动作业等需求设计的存储载体。从实际使用场景出发，这类气瓶常被用于焊接作业时的保护气供给、精密元器件加工过程中的防氧化保护、压力管路系统的气密性测试、化工实验环节的惰性气体覆盖，也会作为应急气源配套在小型生产线旁，应对临时停气或管路检修时的供气需求。设计过程中首先要匹配常规工业充装、运输、使用的通用边界，瓶身主体采用圆柱形承压结构，这种结构能在同等壁厚下最大化承压能力，同时降低加工成型的难度，瓶身高度约96厘米，直径约20厘米，这个尺寸既可以满足单人短距离移动搬运的操作需求，

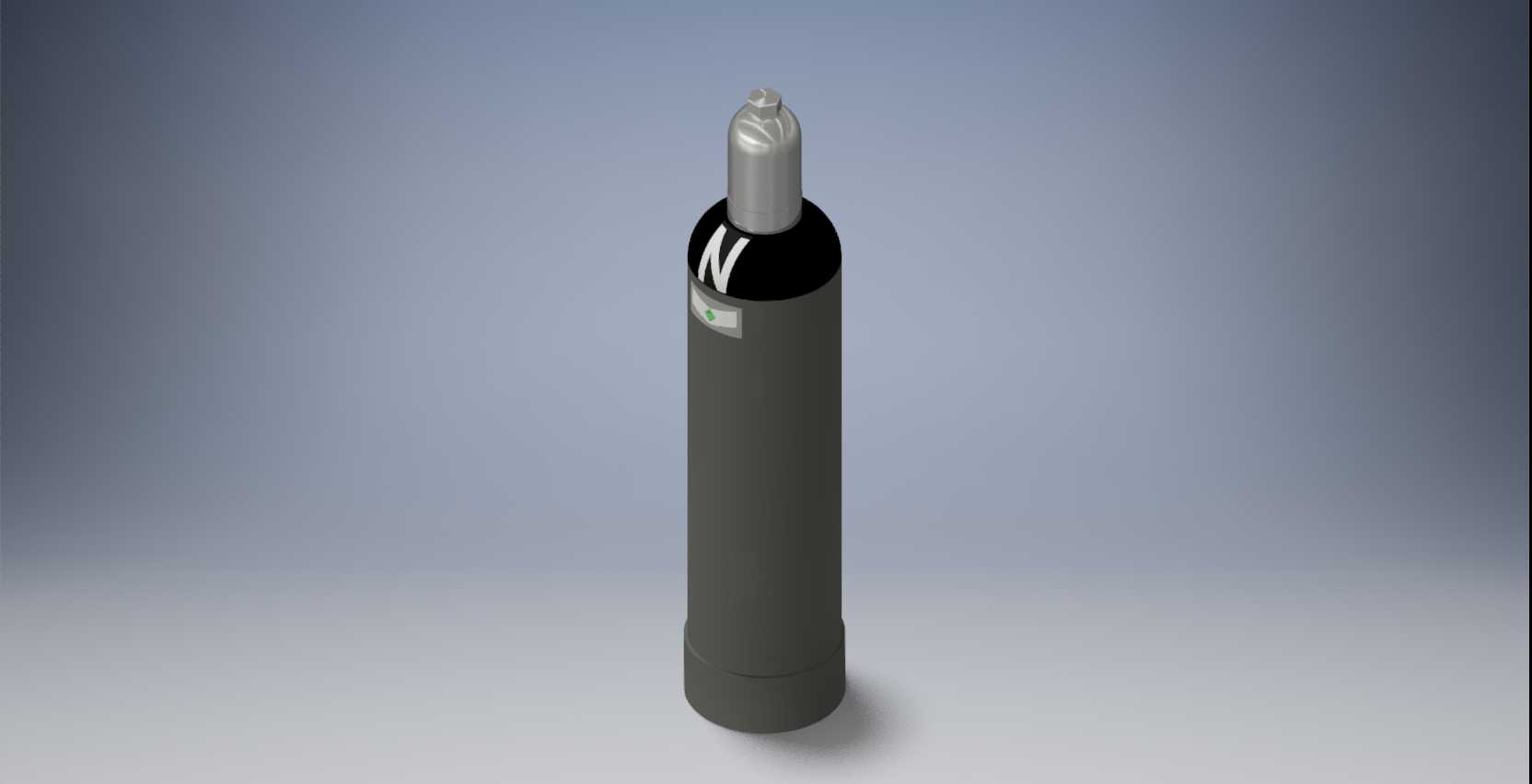

　　也能适配常规的工业气瓶固定架、手推运输车的安装卡位，不会出现尺寸超差无法放入现有储运工装的问题。瓶体的肩部做了圆弧过渡处理，避免应力集中带来的承压隐患，肩部采用黑色涂层做标识区分，瓶身主体为灰色涂层，符合工业气瓶的颜色标识规范，作业人员可以快速通过外观颜色识别瓶内介质类型，减少错接错用的风险。瓶顶预留了标准阀门安装接口，不带阀门的裸瓶状态可以适配不同规格的截止阀、减压阀接口，方便用户根据自身供气压力需求选配对应的阀组部件，4立方米的标准灌充量，能够覆盖多数单工位连续4-8小时的作业用气需求，不用频繁更换气瓶影响作业效率。建模过程中严格参照承压气瓶的结构比例，还原了瓶底的加厚支撑结构、瓶肩的过渡曲面、顶部的阀座连接位置，

　　涂层分色的边界也做了清晰区分，能够直接用于气瓶储运工装的适配设计、车间供气点位的布局模拟、安全培训的演示素材，也可以作为工业场景三维布展的配套元素使用。在结构细节处理上，瓶身的标识粘贴位做了平整区域预留，方便粘贴充装信息、检验合格标签、安全警示标识，瓶底的圆弧收边结构，既可以保证直立放置时的稳定性，也能减少搬运过程中瓶底磕碰造成的变形损伤，整体结构没有多余的突出部件，降低了运输过程中勾挂、碰撞的概率，适配物流周转、现场堆叠存放的实际使用需求。
