交错编织不锈钢过滤网眼织物结构

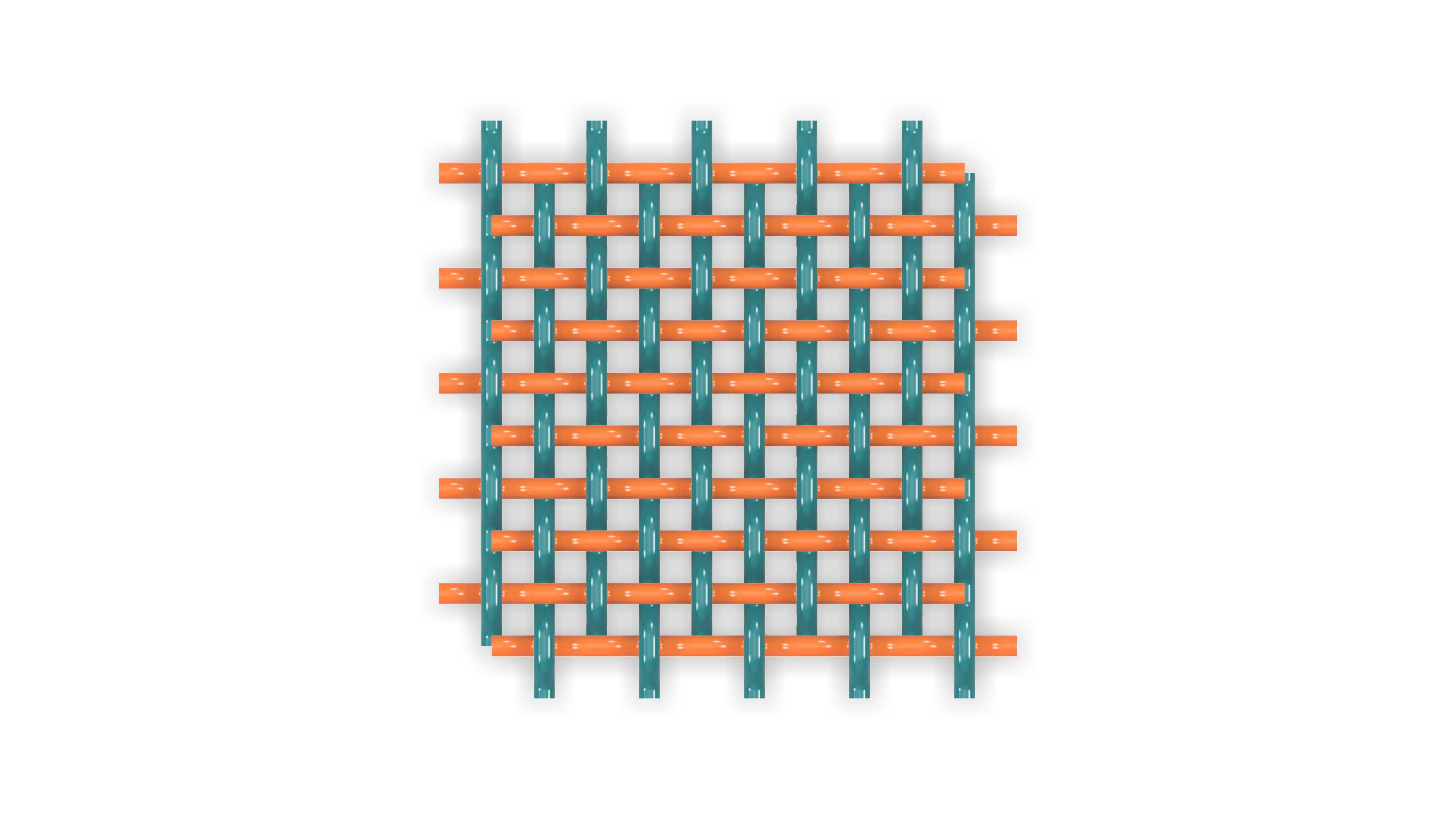

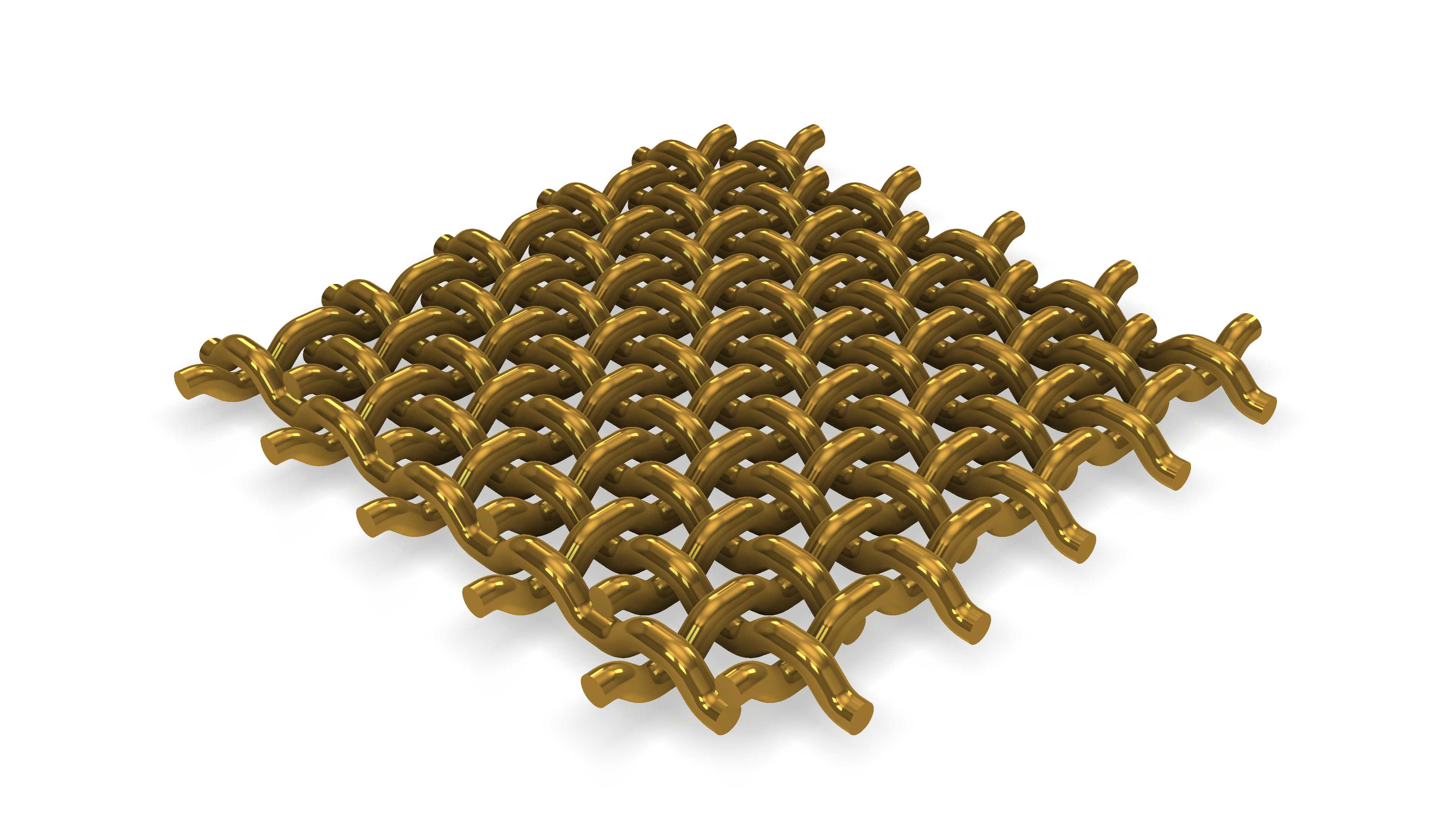

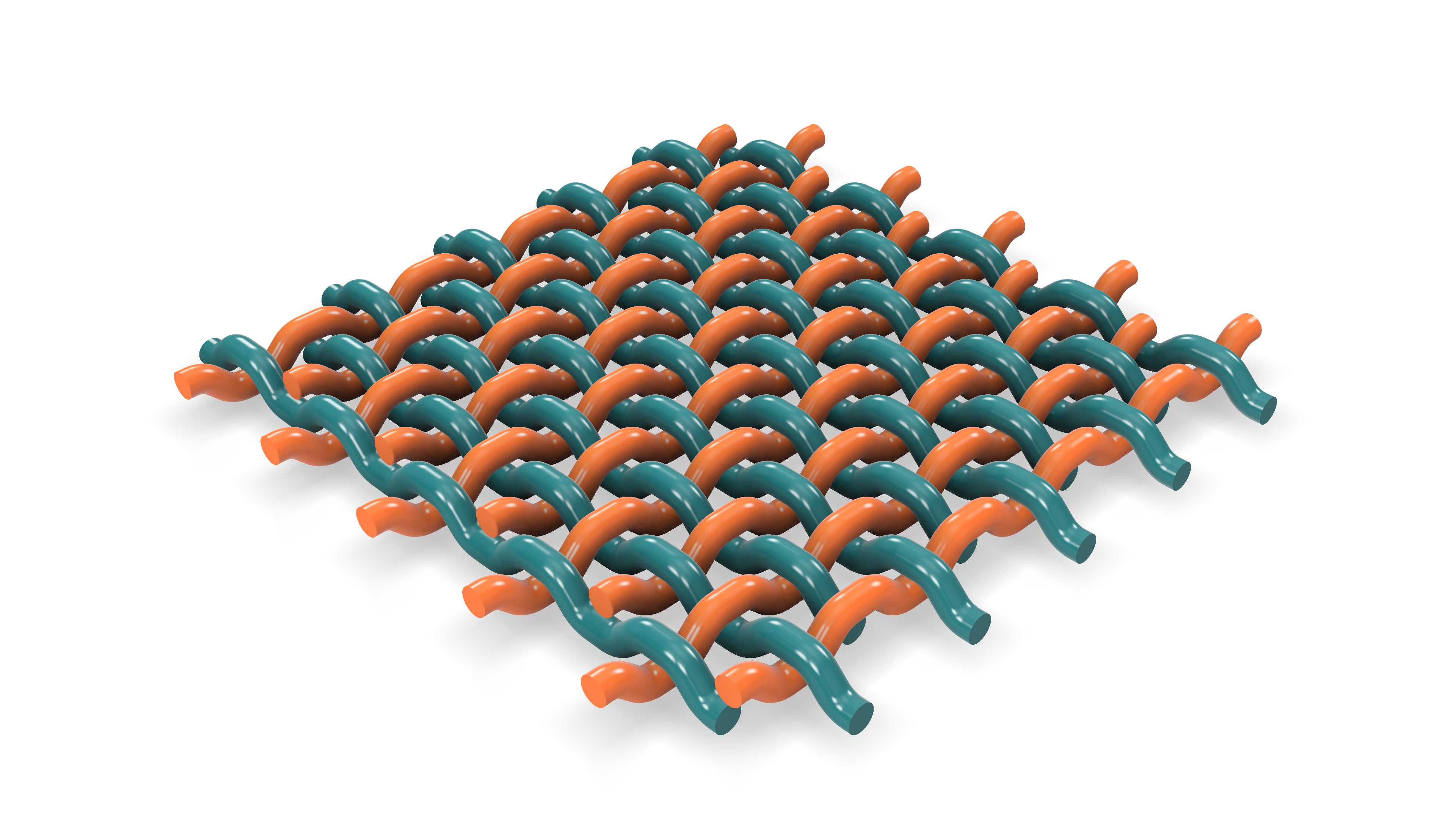

　　这类交错编织的金属网结构，常作为液滴分离设备的核心过滤元件使用，在化工精馏、油气处理、工业废气净化等场景中承担气液两相分离、微小固体杂质截留的功能。设计这类编织结构时，首先要匹配工况下的介质流速、杂质粒径分布参数，确定单根编织丝的直径与相邻丝材的交错间隙——间隙过大会导致分离精度不足，无法捕捉目标粒径的液滴或颗粒，间隙过小则会大幅提升介质通过时的阻力，增加前端供压设备的能耗，甚至容易被杂质堵塞缩短维护周期。从结构形式来看，该模型采用双向螺旋丝材交错互锁的编织方式，相邻两根不同走向的丝材互相压合形成稳定的网状结构，相比平纹编织的同规格网材，这种螺旋互锁的结构在受到流体正面冲击时，丝材之间的摩擦力更大，不会轻易出现丝材移位、

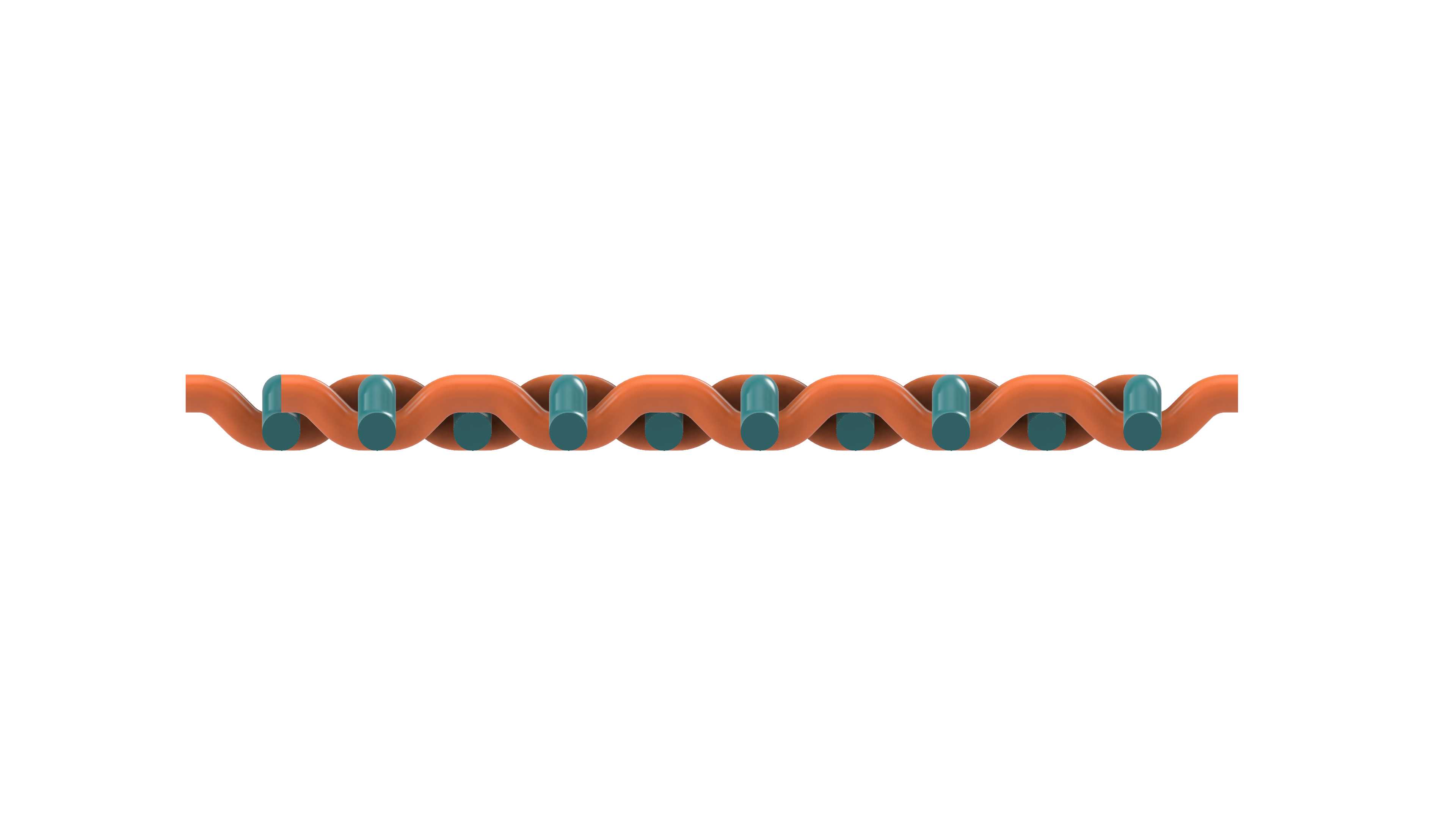

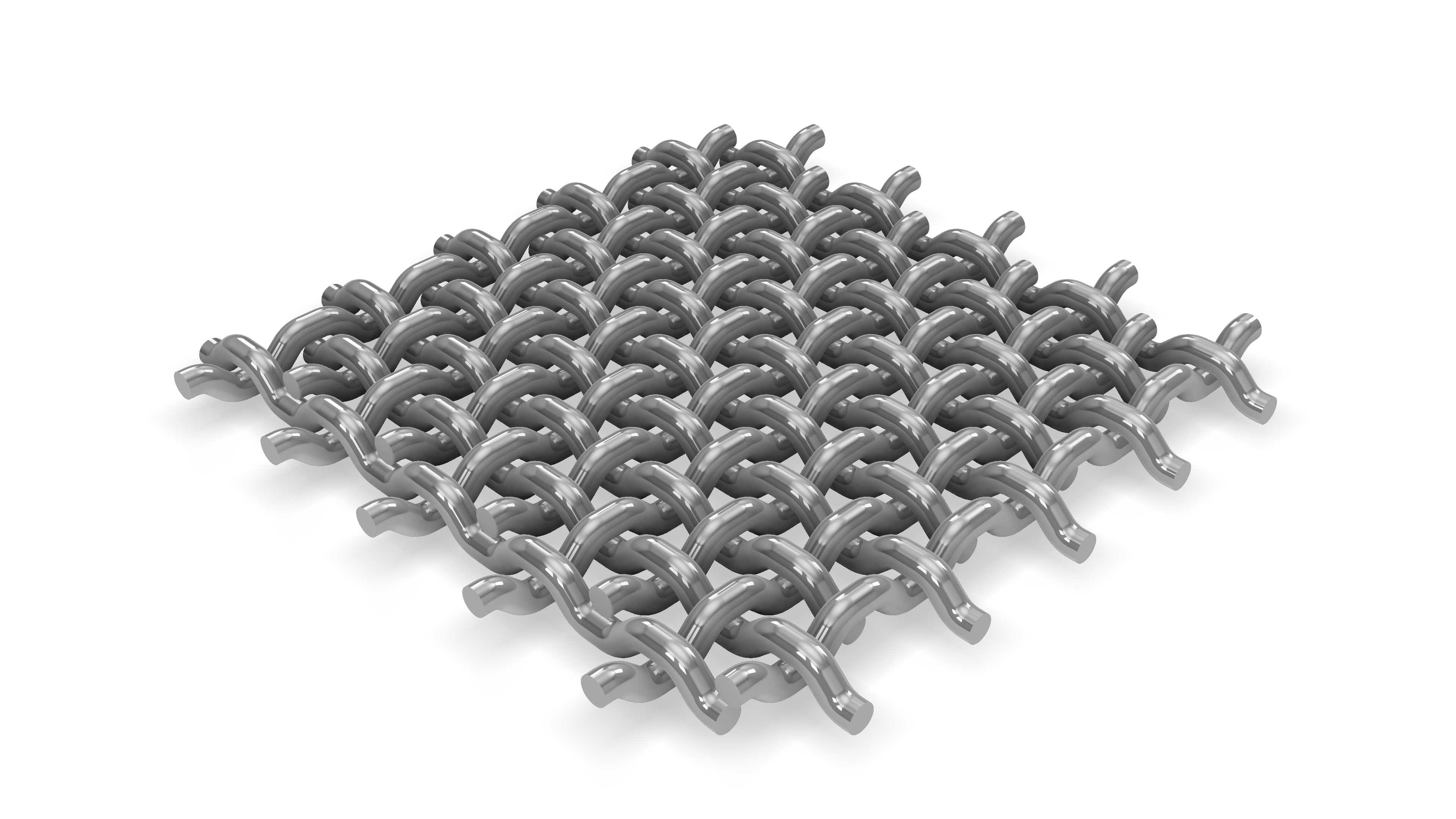

　　网孔变形的问题，能在持续的流体冲刷下长期保持网孔尺寸的一致性，保证分离过滤效果稳定。在实际设备装配中，这类金属网通常会被裁剪为匹配设备腔体的形状，边缘通过压条或者焊接方式固定在设备内部的支撑框架上，安装时需要保证网面与流体流向呈合适的夹角，同时预留出足够的反冲洗操作空间，方便后期维护时清理网面截留的杂质。建模过程中需要重点还原丝材的螺旋弯曲弧度与交错压合的位置关系，每根丝材的弯曲半径要保持一致，交错节点处不能出现实体干涉，否则会导致后续做有限元流体仿真时，网孔的实际通流面积计算出现偏差，影响流阻、分离效率的仿真结果准确性。另外，这类编织网的丝材材质通常根据工况介质的腐蚀性选择，常规水相、油相介质分离场景多选用304不锈钢，

　　面对酸碱腐蚀较强的工况则会更换为316L或者其他合金材质，丝材表面的粗糙度也会影响液滴在网面的聚结效果，建模时可以根据实际加工的表面处理工艺，对应设置模型的表面质感参数，方便后续做渲染验证或者装配干涉检查时更贴近实物状态。在做设备整体装配时，这类网材属于易损更换件，设计安装结构时要考虑拆装便捷性，避免每次更换网材都需要拆解大量设备部件，同时支撑网材的框架要有足够的刚度，避免在流体压力作用下出现框架变形，导致网面塌陷、边缘出现密封缝隙造成未过滤介质旁通的问题。
