模块化电缆软管防护桥架结构设计

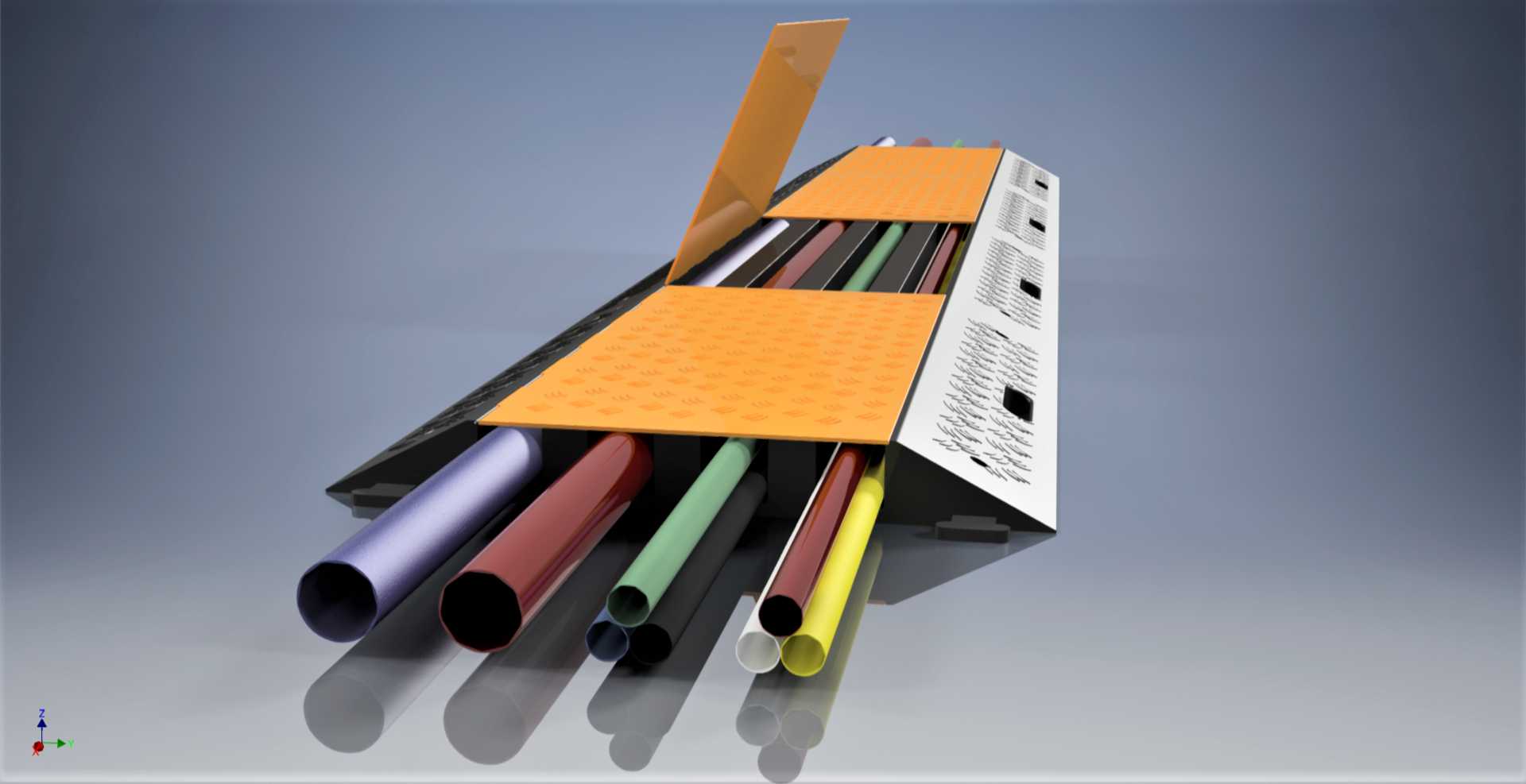

　　在工业厂区布线、轨道交通沿线线缆布设、数据中心机房走线、大型装备内部线缆排布等场景中，线缆的防护与规整一直是结构设计环节需要重点考量的内容，裸露的动力电缆、信号软管若长期受外力剐蹭、积灰浸水、踩踏挤压，很容易出现绝缘层破损、信号传输中断、线路短路等故障，直接影响整套系统的运行稳定性。这款4x80mm规格的模块化防护桥架，正是针对多根并行小直径线缆的集中防护需求设计，可同时容纳4根外径适配的电缆或柔性软管，将分散的线缆规整约束在封闭防护空间内，避免外部环境因素对线缆造成损伤。从结构设计逻辑来看，这款桥架采用分体式组合结构，底座为带定位卡槽的槽型主体，侧壁预留标准化拼接卡口，可根据实际布线长度实现多段桥架的快速拼接，无需额外定制转接件；

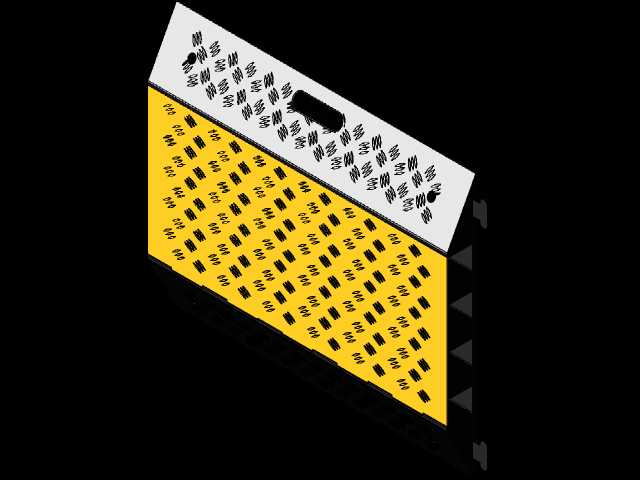

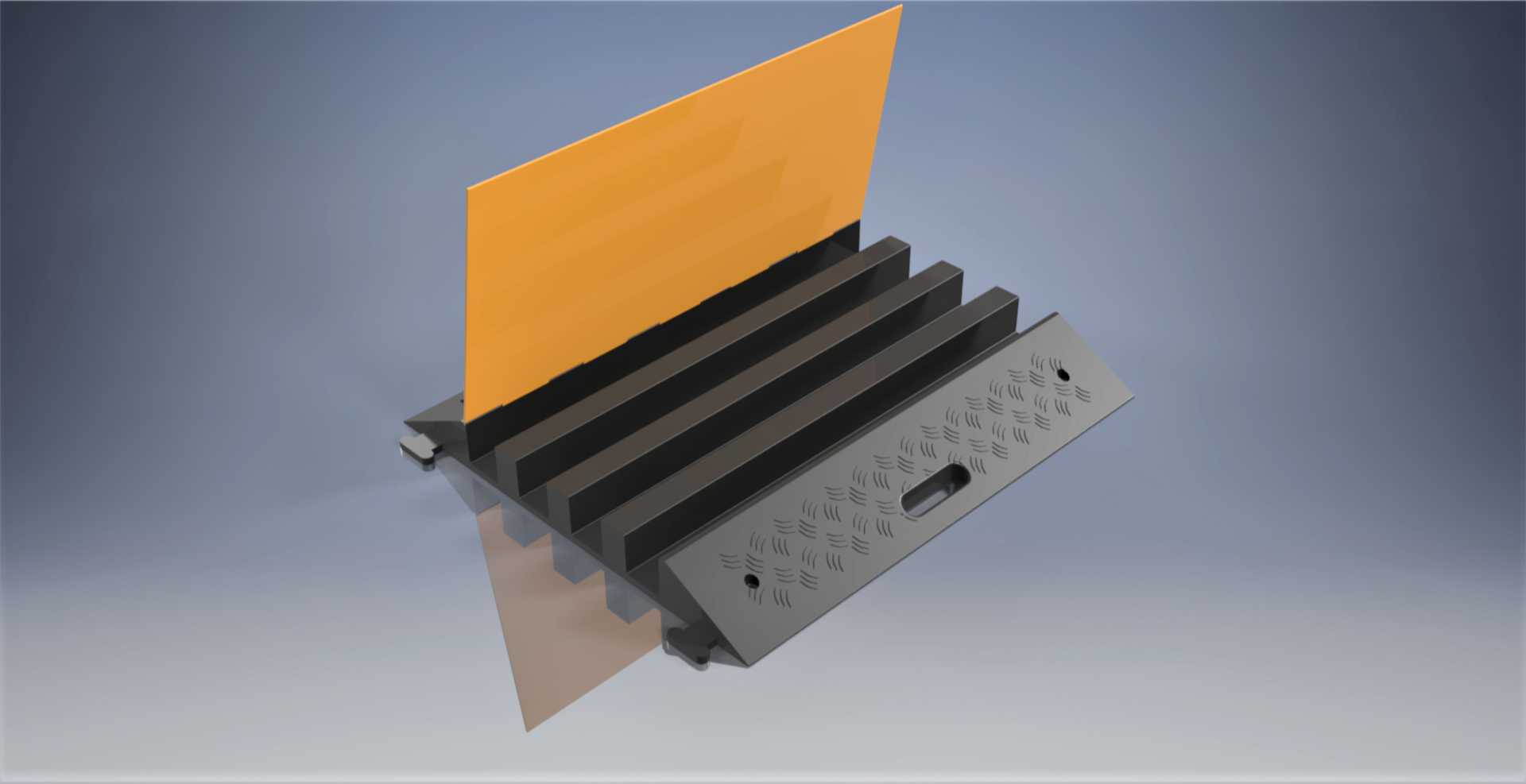

　　上盖采用带防滑纹理的扣合式设计，既可以通过卡扣与底座紧密固定，防止日常运维过程中盖板移位脱落，表面的防滑纹理也能在桥架作为临时走线坡道使用时，增大接触面摩擦力，避免运维人员踩踏时打滑。桥架的内部腔体做了圆角过渡处理，没有尖锐的棱角结构，在线缆穿设过程中不会划伤线缆外护套，同时腔体内部的空间经过精准核算，4根80mm对应规格的线缆穿入后仍留有适当的散热间隙，避免多根线缆长时间满负荷运行时热量积聚加速绝缘层老化。在安装边界方面，这款桥架的截面尺寸经过标准化适配，可直接与同系列的弯通、三通、垂直引下件等配件对接，安装时可通过底座预留的安装孔采用膨胀螺栓直接固定在地面、墙面或支架上，也可通过配套的抱箍件固定在现有管道、钢结构立柱上，

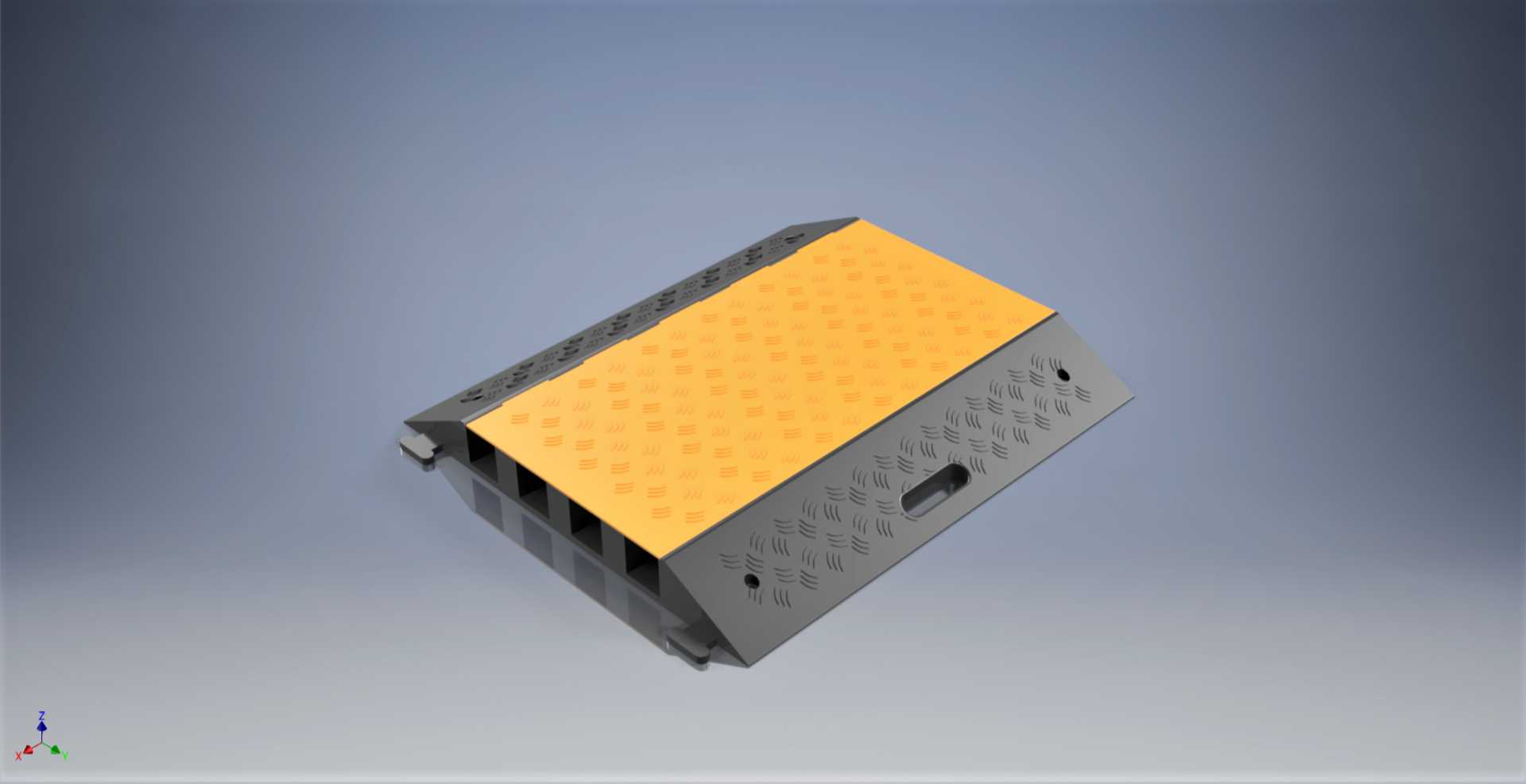

　　适配不同现场的安装条件。作为带防护功能的坡道式桥架，其顶面的承载能力经过结构强化，可承受日常运维人员的单次踩踏重量，在部分地面线缆需要跨过人行通道的场景中，无需额外搭建临时过桥，直接通过桥架自身的结构强度即可满足人行跨越的需求，同时全程保护内部线缆不受踩踏压力影响。在实际选型应用中，这款桥架尤其适合车间内设备之间的动力与信号线缆并行布设场景，不同功能的线缆可以在同一桥架内有序排布，既减少了分散布线占用的空间，也能通过模块化的拼接结构快速调整布线路径，后期运维时只需掀开对应段的盖板即可完成线缆的检修与更换，无需拆解整段桥架结构，大幅降低布线系统的后期维护成本。
