G1/2接口带压力表式气动减压器结构

　　这款带压力表的G1/2接口减压器，核心应用在气动控制系统的气源处理环节，常见于自动化生产线气源支路、小型气动工装夹具供气管路、实验室气动测试台架这类需要稳定输出气压的场景，主要作用是将上游输入的较高压压缩空气，调节到下游用气设备适配的工作压力，同时通过自带的压力表实时显示输出侧压力数值，方便现场操作人员快速确认压力状态，避免气压过高损坏气动元件、或是气压不足导致执行机构出力不够的问题。

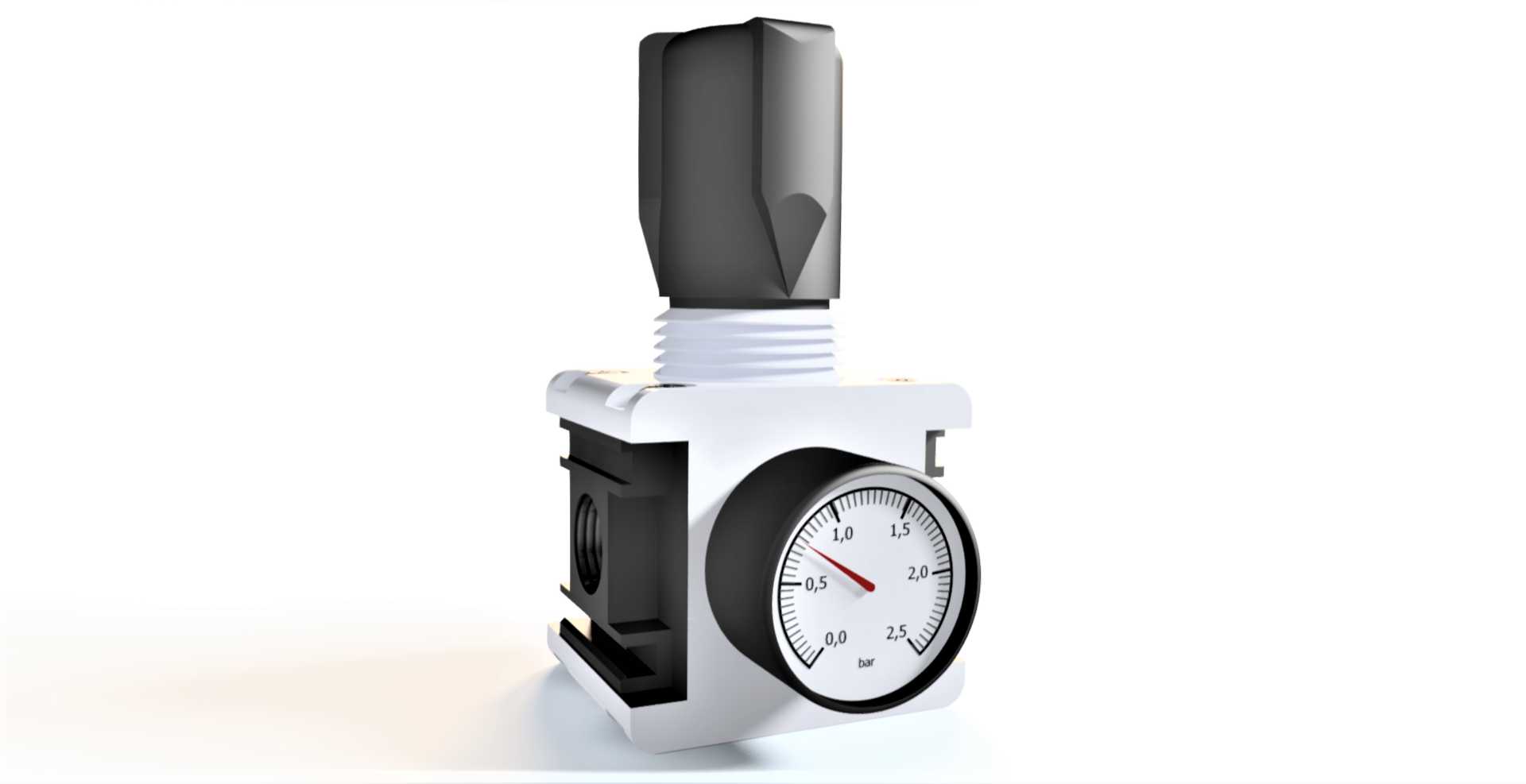

　　从结构设计思路来看，这款减压器采用了顶部旋钮调节的结构布局，调节旋钮做了防滑的多面棱边设计，操作人员带劳保手套也能顺畅转动调节压力，旋钮下方的螺纹段配合内部的弹簧调压结构，转动旋钮时通过改变弹簧预压缩量，就能调整膜片的受力平衡位置，进而改变阀口的开度，实现输出压力的连续调节，调节完成后依靠螺纹自锁特性保持压力设定值，不会因为管路振动出现压力漂移。主体部分采用方形安装基座设计，相比圆形阀体更便于在安装面板上开孔固定，基座侧面预留了标准安装卡槽，可以直接卡在DIN导轨上，也能通过基座上的安装孔用螺丝直接固定在设备面板上，安装边界适配常规气动元件的安装间距，不需要额外定制转接件。

　　接口采用通用的G1/2管螺纹，属于气动系统里常用的管路通径规格，能够匹配通径15mm的气动软管或是硬管连接，额定流量可以满足多数中小型气动回路的用气需求，不会因为通径不足造成压力损失过大。正面嵌入的压力表采用轴向安装方式，表盘刻度覆盖0到2.5MPa的量程，和常规工业压缩空气系统的压力范围匹配，表盘做了防刮透明保护罩，避免车间内的金属碎屑、切削液飞溅损坏表盘刻度，指针转动阻尼适中，不会因为管路内的压力小幅波动出现指针频繁抖动的情况，读数更稳定。阀体的流道设计做了平滑过渡，减少压缩空气在阀体内的湍流损失，同时阀口密封件采用耐老化的橡胶材质，长期在带油雾的压缩空气环境下工作也不会出现密封失效漏气的问题，整体结构没有易损的外露小零件，日常维护只需要定期检查压力表读数是否准确、调节旋钮是否能顺畅动作即可，不需要频繁拆解更换内部零件，适合在工业车间的长期连续工作场景下使用。
