马达皮带轮适配连接结构设计

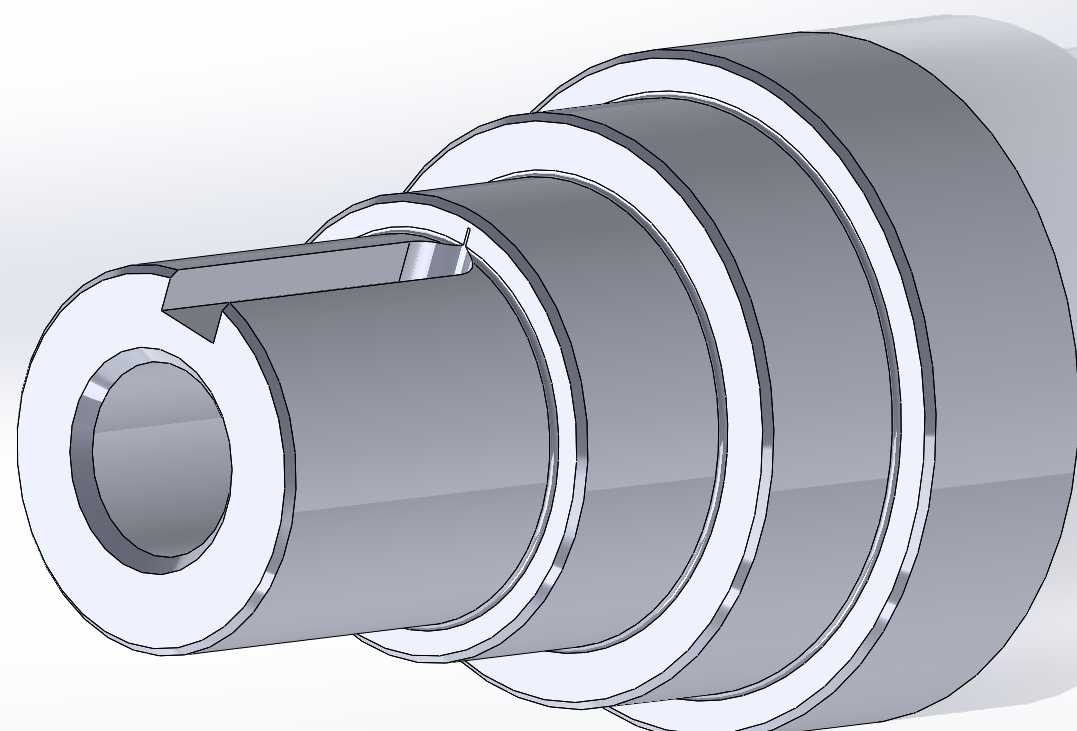

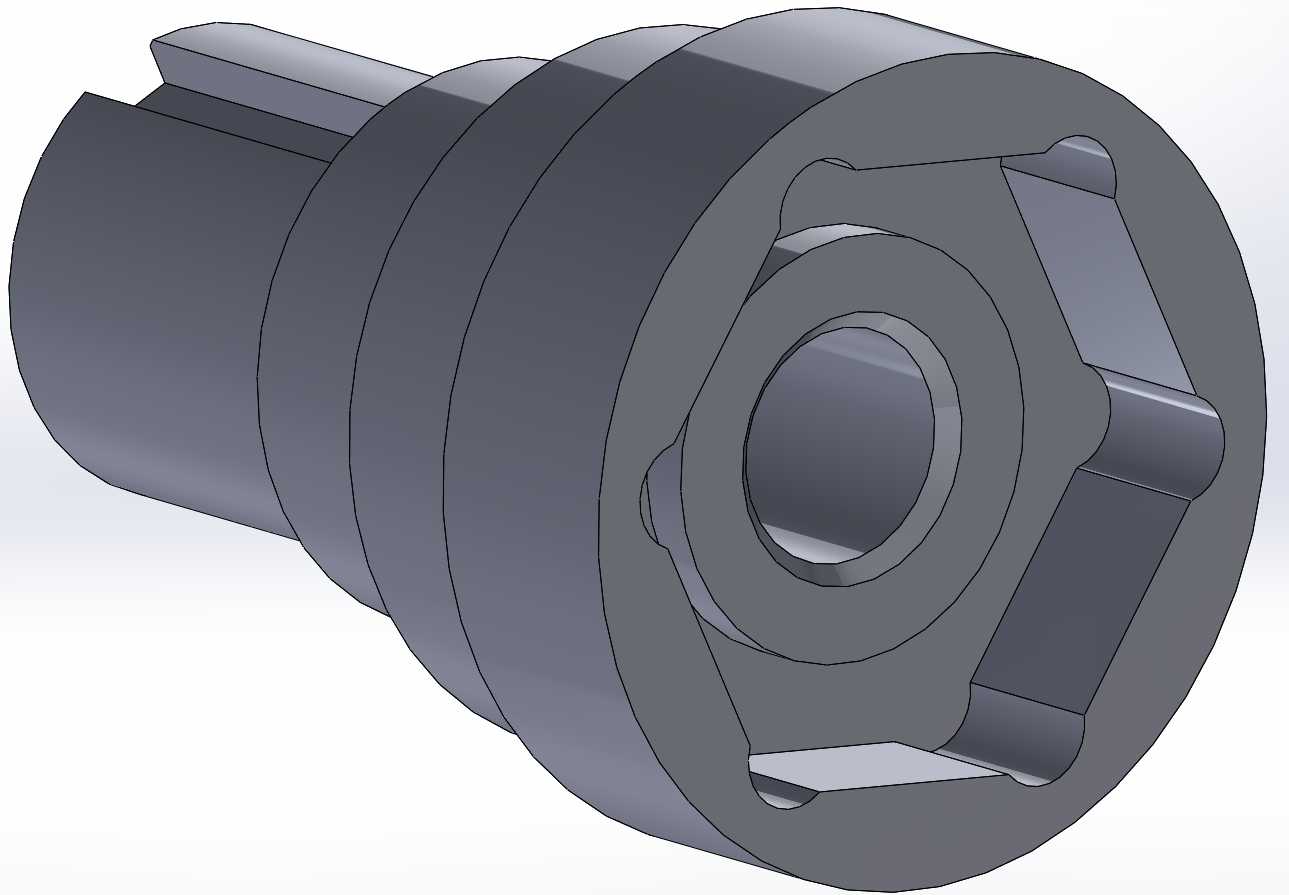

　　在中小功率带传动设备的动力输出端，经常会遇到电机输出轴与标准皮带轮内孔规格不匹配、轴伸长度不足无法锁紧的问题，这类适配结构的设计合理性直接决定传动系统的运行稳定性，一旦配合间隙控制不当，很容易出现皮带轮跑圈、键槽剪切失效、传动振动超标的故障。这款适配结构采用阶梯轴式一体化设计，输入端做内六角嵌套型腔，可直接套合在马达输出轴的外六角定位端上，型腔与轴端采用H7/k6过渡配合，无需额外加工键槽就能传递额定扭矩，避免了二次拆改电机输出轴的麻烦，也减少了键连接带来的应力集中问题。输出端为带定位轴肩的圆柱轴段，轴肩端面做了0.2mm的卸荷槽设计，安装皮带轮时端面贴合更紧密，不会因为加工毛刺导致皮带轮装偏，轴段末端预留了标准卡簧槽，

　　配合轴用弹性挡圈就能完成皮带轮的轴向限位，不需要额外加工锁紧螺纹孔，装配效率比传统键连接结构提升40%以上。从安装边界来看，该适配结构的最大外圆直径比配套皮带轮的轮毂直径小2mm，安装后不会突出皮带轮轮毂端面，不会干涉皮带轮两侧的安全防护罩安装，整体轴向长度控制在标准电机轴伸长度的1.2倍以内，不会额外增加动力端的悬臂长度，能有效降低轴端的弯曲载荷，延长电机轴承的使用寿命。结构外壁做了三级阶梯退刀结构，每级台阶的过渡圆角都按R0.5加工，既减少了车削加工时的应力集中，也能在装配时起到导向作用，避免硬敲导致的配合面拉伤。在实际选型时需要注意，输入端内六角型腔的对边尺寸要与马达输出轴的外六角对边尺寸公差控制在0.02mm以内，

　　过大会导致传动间隙引发冲击，过小则会出现装配困难甚至无法套入的问题；输出端与皮带轮内孔的配合建议选用H7/js6间隙配合，既方便现场拆装更换，也不会因为间隙过大产生动平衡问题。这类适配结构广泛应用于小型输送线、桌面自动化设备、小型风机、家用木工机械的动力端改造场景，尤其是在设备升级更换不同转速电机、或者旧电机轴伸磨损无法直接安装皮带轮的场景下，不需要更换整套皮带轮或者修改电机安装座，直接加装该适配结构就能完成动力连接，大幅降低设备改造成本与停机时间。设计时还考虑了动平衡要求，整体结构采用回转体对称设计，所有加工面的同轴度公差控制在0.03mm以内，额定转速3000rpm运行时不会产生额外的振动，

　　不需要额外做动平衡校正就能满足通用传动场景的使用要求。材质选用45号钢调质处理，硬度达到HB220-250，既有足够的韧性承受冲击载荷，也有足够的耐磨性应对频繁拆装的磨损，表面做发黑处理，能在常规车间环境下起到防锈作用，不需要额外做涂装处理。
