仿古黄铜吹奏喇叭三维结构设计

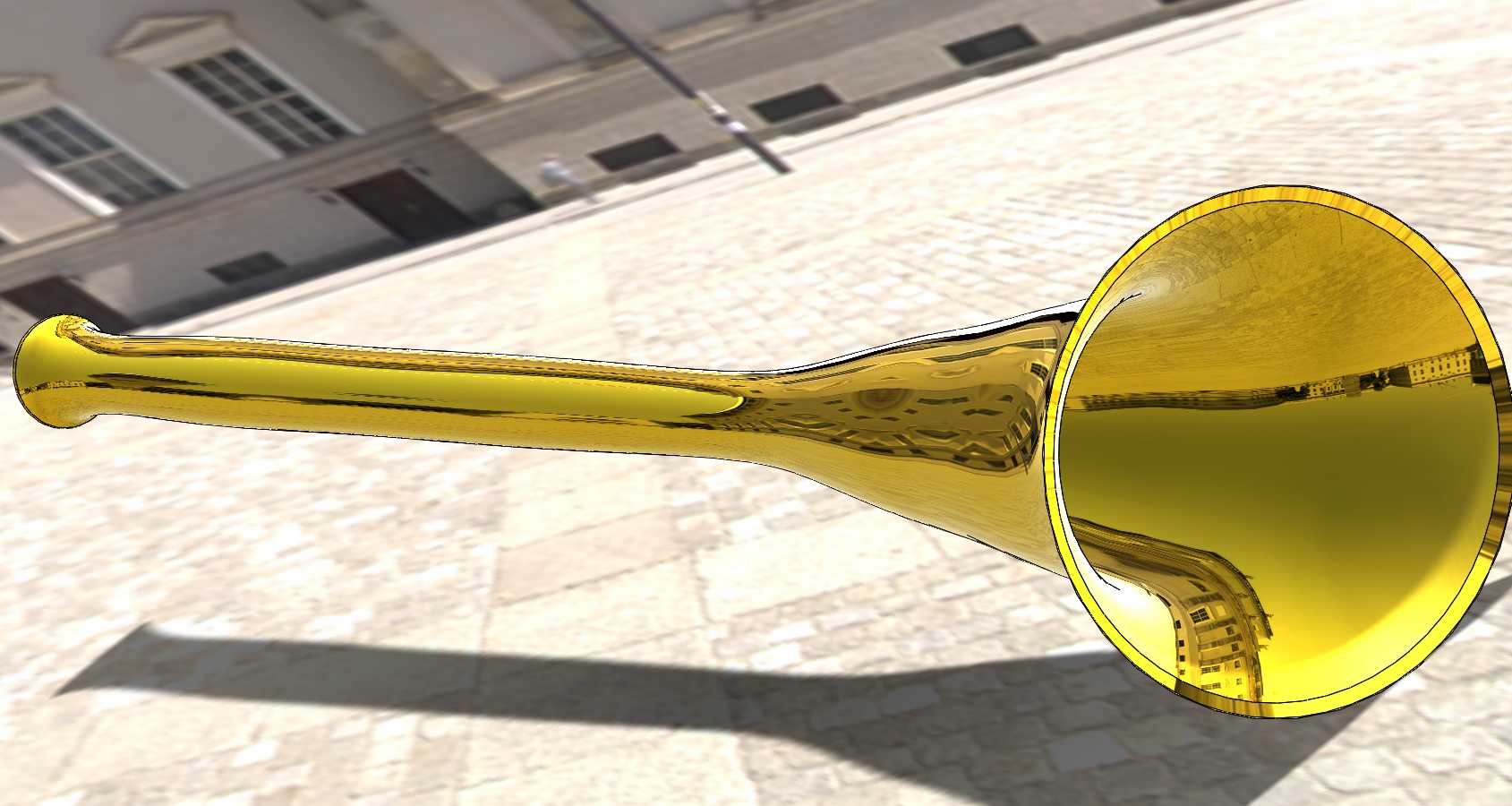

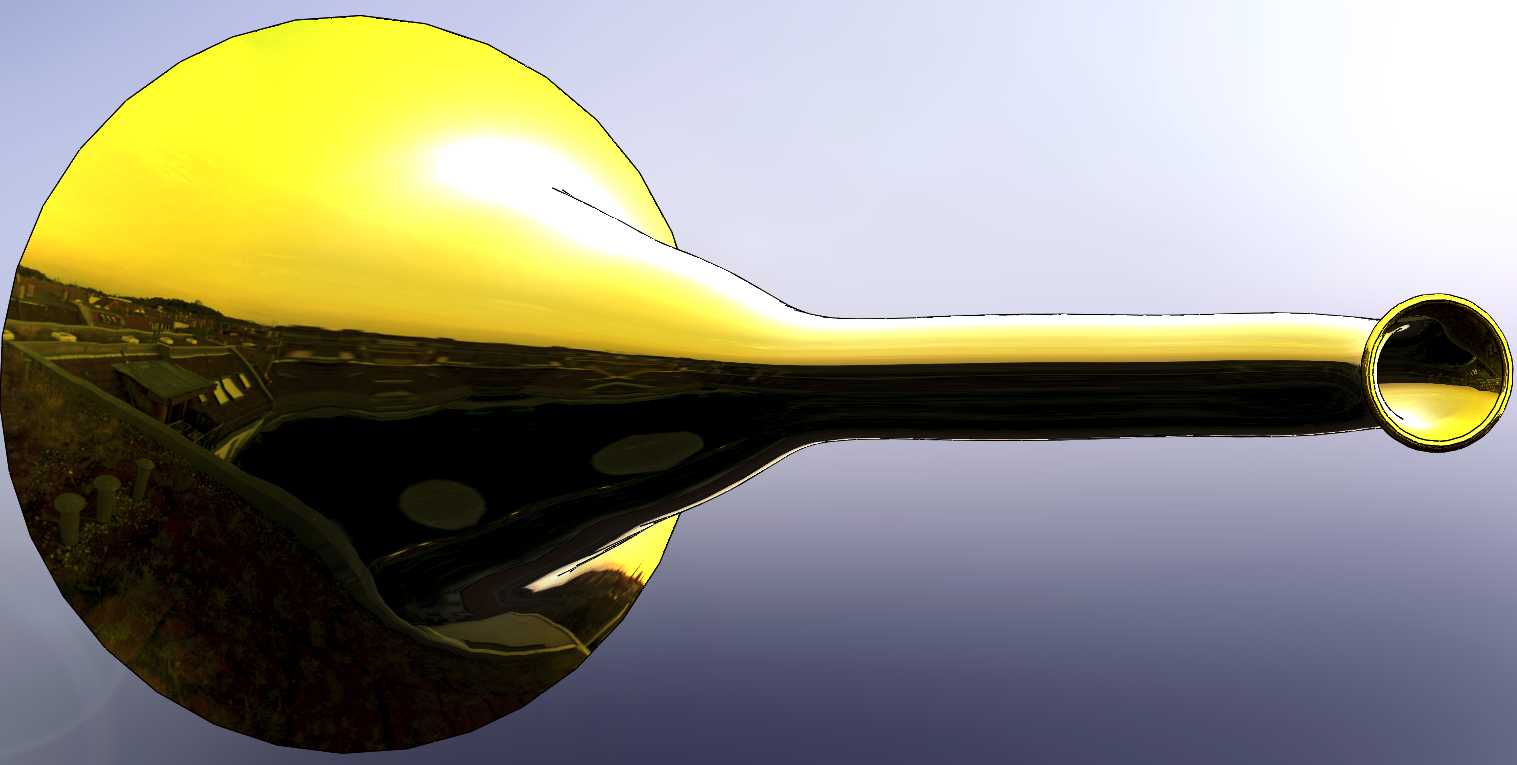

　　这款仿古黄铜喇叭的建模过程，最先要敲定的是发声端的锥面扩张比，不同于现代铜管乐器的复杂管阀结构，这款无按键的直筒喇叭完全依靠管腔截面的连续变化实现发声共振，建模时先从吹嘴端的小直径圆柱段开始，逐步过渡到中部的等径直管段，再延伸至喇叭口的大曲率扩口段，每一段的曲面衔接都做了G2连续处理，避免管壁出现应力集中的折角，同时保证气流在管内流动时不会产生多余的紊流，影响实际吹奏的音色表现。从实际应用场景来看，这类仿古喇叭既可以用于历史场景复原的道具制作，也可作为传统民俗活动中的信号传递器具，部分户外团建、仿古演出场景中也会用到这类无需复杂操作的发声器具，相比现代电声扩音设备，它不需要供电，结构简单可靠，

　　在无电力供应的户外场景下能快速传递声响信号。设计过程中需要重点考量管壁厚度的均匀性，整段管体采用等壁厚设计，壁厚控制在1.2mm，既保证黄铜材质的结构强度，避免轻微磕碰就出现管壁凹陷，也不会因为管壁过厚导致整体重量过大，长时间持握使用产生疲劳。喇叭口的卷边结构是建模时的细节重点，扩口末端做了向内的圆弧卷边处理，一方面可以消除扩口边缘的锐边，避免使用时划伤操作人员，另一方面卷边形成的环形加强筋能提升喇叭口的结构刚度，减少磕碰导致的扩口变形，同时卷边的圆弧结构也能对发声时的气流溢出形成一定的约束，优化低频声响的传播距离。吹嘴端的结构做了微缩的圆弧过渡，直径收窄至适合人口部贴合的尺寸，端部做了圆滑的倒圆角处理，

　　贴合唇部使用时不会产生硌触感，吹嘴与直管段的衔接位置做了15度的锥面过渡，方便气流顺畅进入管腔。整体模型的外形尺寸控制在总长520mm，喇叭口最大直径180mm，安装使用时不需要额外的固定支架，直接手持直管段即可操作，没有复杂的安装边界要求，管体表面做了抛光黄铜的质感处理，还原古旧铜制器具的金属光泽，同时建模时预留了表面做旧处理的纹理映射坐标，后续如果需要做仿古铜锈、磨损痕迹的效果渲染，可以直接在现有模型基础上叠加纹理贴图，不需要重新调整UV结构。从结构验证的角度，建模时对管腔的内部流道做了连续曲率检查，确保整个内管壁没有突兀的截面突变，避免实际生产后出现吹奏时气流卡顿、音色发闷的问题，所有曲面的偏移都做了厚度一致性校验，不会出现局部壁厚过薄导致的压铸或钣金加工时的破损问题。
