通用型凸轮曲柄用双唇口油封结构

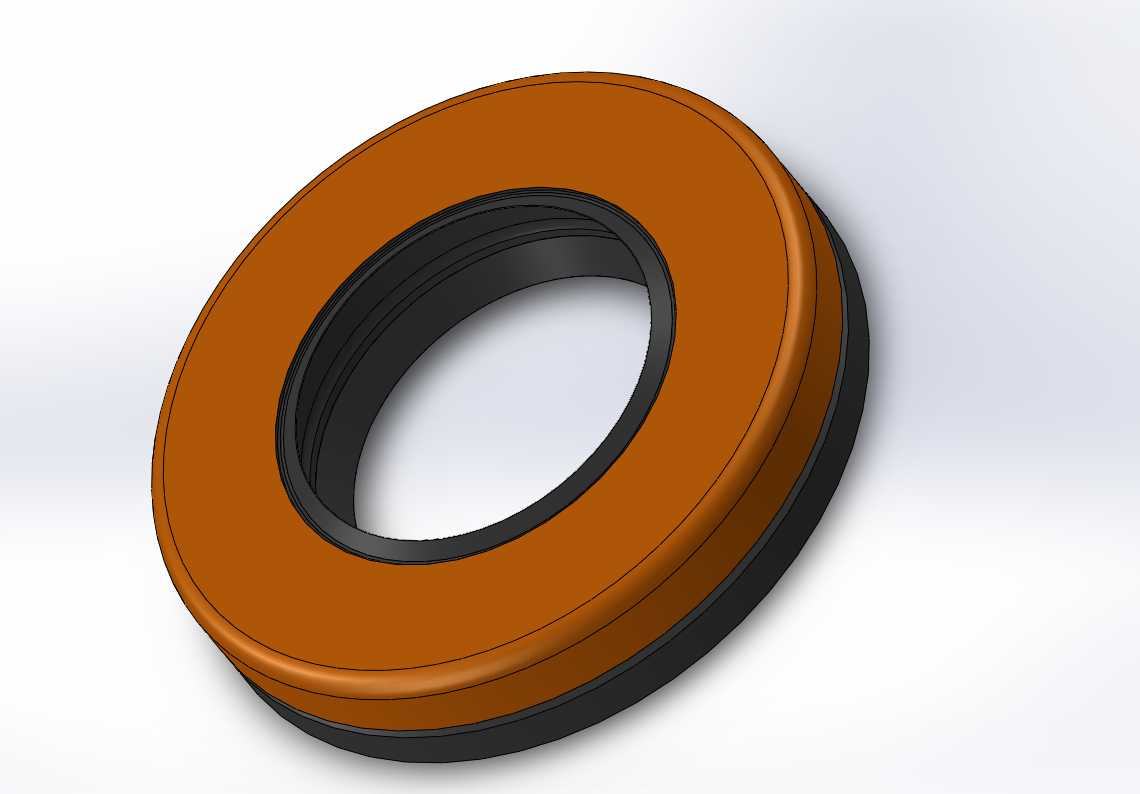

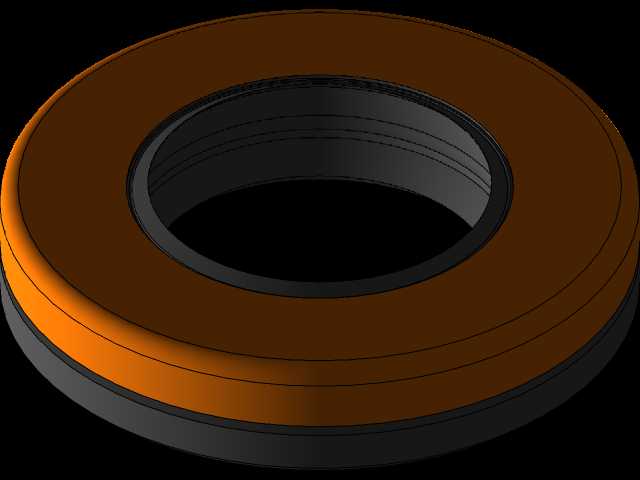

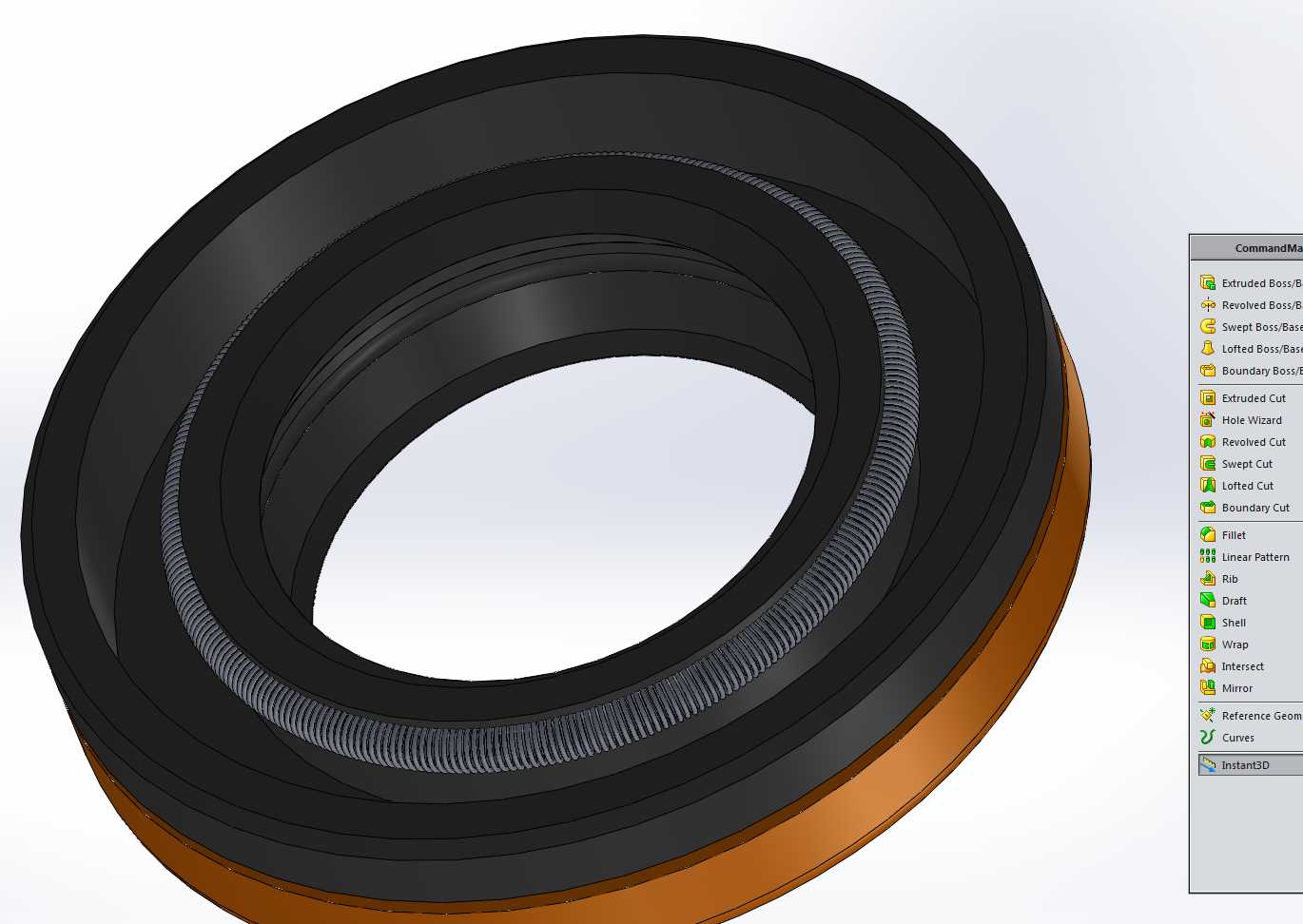

　　这类双唇口结构的旋转轴油封，主要适配凸轮轴、曲柄这类存在一定径向跳动的旋转工况，在动力输出端、传动箱结合面的密封场景中应用极广，日常做传动系统结构设计时，这类密封件的选型与安装位设计是很容易被忽略但直接影响整机可靠性的环节。从结构设计逻辑来看，该油封采用外露金属骨架加橡胶包覆的主体结构，外侧的棕色硬质橡胶层用于适配安装座孔的过盈配合，能补偿壳体孔的加工粗糙度误差，避免静态渗漏；内侧主密封唇口内置环形张紧弹簧，可在轴长期运转出现轻微磨损后持续提供径向抱紧力，保证动态密封的贴合度，副唇口则用于阻挡外部粉尘、泥水侵入密封腔，避免磨料进入唇口与轴的接触面造成异常磨损。做三维建模时，需要重点把控几个安装边界尺寸：

　　首先是油封的外径公差要匹配安装座孔的H7公差带，过盈量控制在0.1-0.25mm区间，过大会导致装配时橡胶切边，过小则会出现外圈渗油；其次是密封唇口对应的轴颈表面粗糙度要控制在Ra0.8-Ra1.6之间，表面硬度不低于HRC45，避免长期运转磨出沟槽导致密封失效；另外要预留足够的轴向安装空间，保证油封压装到位后唇口与轴的接触位置处于轴面的无加工刀痕区域，同时要避开轴上的退刀槽、键槽等结构，防止装配时刮伤唇口。实际应用中，这类油封可承受的线速度通常不超过15m/s，适配工作温度区间在-40℃到120℃之间，常规矿物润滑油、润滑脂介质下都能稳定工作，建模时还需要注意唇口的倒角设计，装配导入端的15度导向角能大幅降低装配时的唇口翻边风险，

　　骨架的内嵌位置要保证橡胶层有足够的压缩量，同时不会出现骨架外露锈蚀的问题。很多新手设计时容易忽略油封安装位的排油通道设计，在唇口外侧预留微小的回油槽，能让少量渗过主唇的润滑油回流到腔体内，进一步降低渗漏概率，同时要避免安装座孔出现尖角、毛刺，压装时要使用专用工装均匀施力，不能用锤子直接敲击油封端面，这些细节在三维建模阶段就要把对应的让位、导向结构做全，减少后续生产装配的问题。
