带法兰安装结构的固定轴承外圈

　　这类带法兰结构的固定轴承外圈，在各类回转传动场景中应用十分广泛，从常规的输送线辊筒支撑、小型工装夹具的转轴定位，到精密检测设备的回转基准座，都能见到这类结构的身影。它的核心作用是为滚动体提供稳定的外侧滚道支撑，同时通过自带的法兰盘直接完成轴向定位，省去了额外加装定位挡圈、轴肩套的工序，在安装空间紧凑的设备布局里优势格外明显。

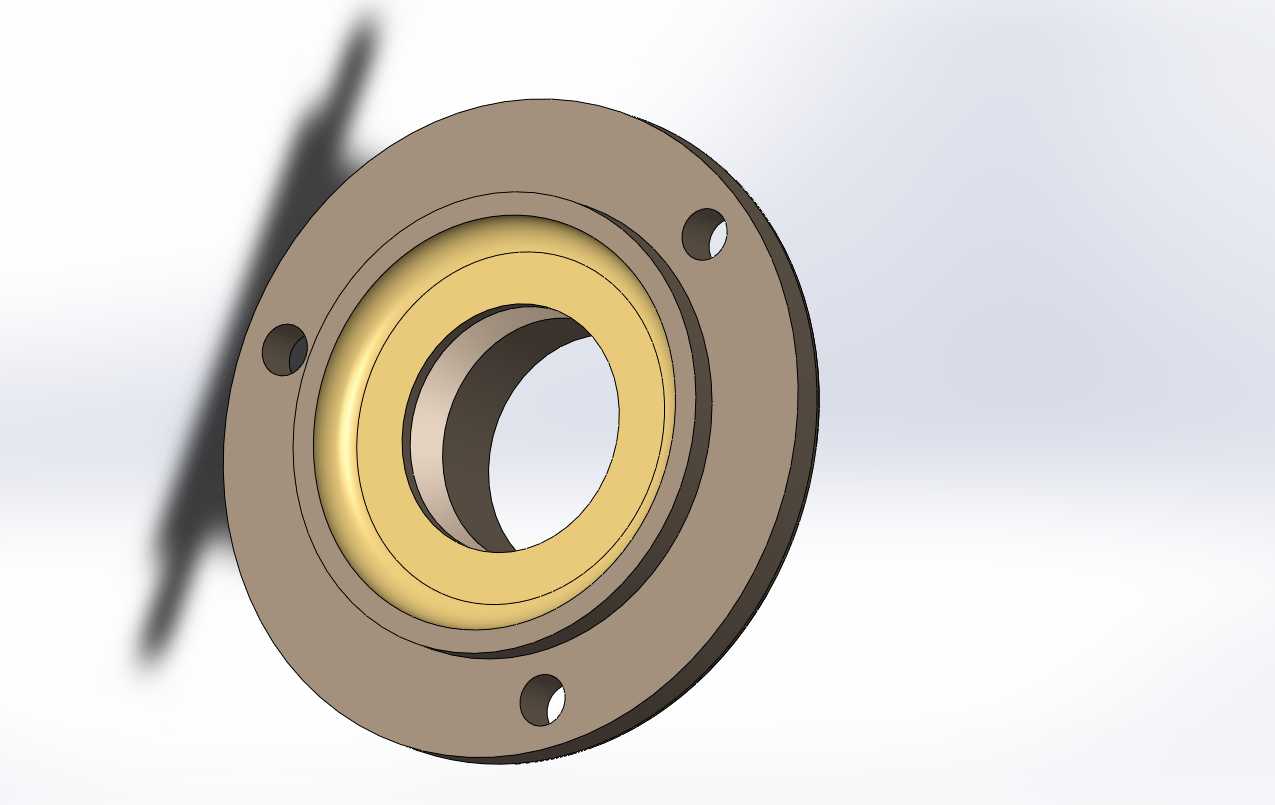

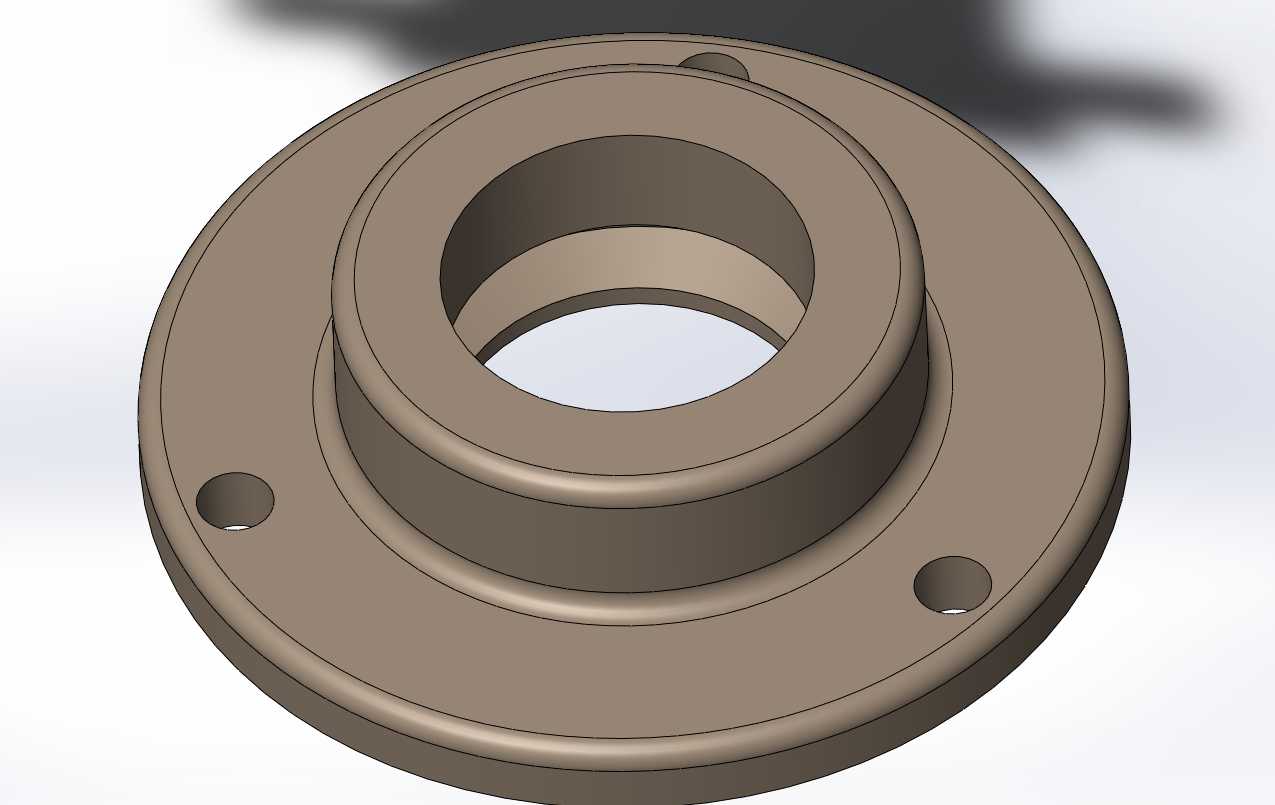

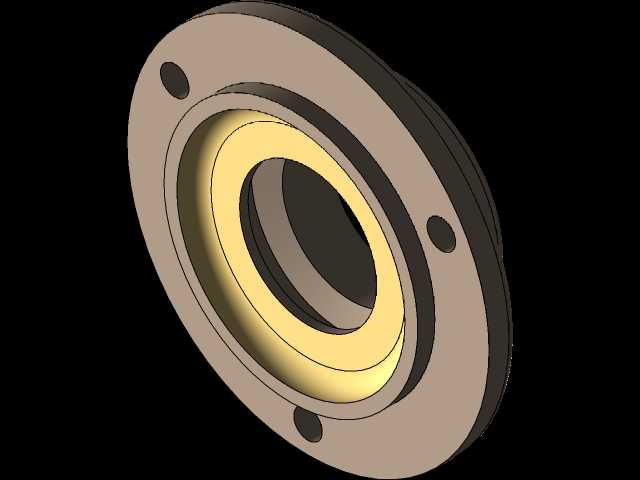

　　从设计逻辑来看，这款外圈的法兰端均匀布置了三个安装通孔，孔位的分度圆直径、通孔内径都经过匹配计算，既保证安装时螺栓有足够的穿装空间，也能让法兰端面的压紧力均匀分布，避免单侧压紧导致的外圈偏斜，进而影响轴承回转精度。外圈主体的滚道部分采用了阶梯式的内径设计，不同直径的台阶分别对应滚动体滚道、密封件安装槽以及内圈的配合避让位，滚道表面的粗糙度、形位公差都按照对应轴承的精度等级做了匹配设计，能保证滚动体运转时的接触应力均匀分布，减少运转过程中的异常磨损。

　　在安装边界上，法兰盘的外径尺寸要小于安装位的沉孔直径，保证法兰端面能完全贴合安装基准面，不会出现边缘悬空的情况；外圈主体的外径与安装座孔采用过渡配合，既保证装配后不会出现径向窜动，也不会因为过盈量过大导致外圈变形挤压滚道。法兰上的安装通孔采用了略大于配套螺栓直径的设计，能补偿安装座加工时的微小孔位误差，降低现场装配的对位难度。滚道的宽度尺寸匹配对应滚动体的有效接触长度，既不会因为宽度过窄导致滚动体脱出，也不会因为宽度过大增加不必要的材料占用和结构重量。

　　实际选型使用时，这类固定外圈通常适配深沟球或者角接触类的滚动体组件，法兰端的安装面需要保证平面度符合要求，避免安装后外圈出现倾斜，导致轴承运转时承受额外的倾覆力矩。在有粉尘、切削液飞溅的工况下，外圈内侧预留的密封槽可以加装接触式密封圈，阻挡外界杂质进入滚道内部，延长整体组件的使用寿命。和传统的无外圈法兰轴承结构相比，这种一体式法兰外圈的刚性更好，在承受一定径向载荷的同时，还能承受小部分轴向载荷，适合中低速、载荷平稳的回转支撑场景。建模过程中，滚道的曲率半径需要和配套滚动体的直径做匹配校验，法兰与外圈主体的衔接位置做了小圆弧过渡，减少应力集中，避免长期受载后衔接位置出现疲劳裂纹。
