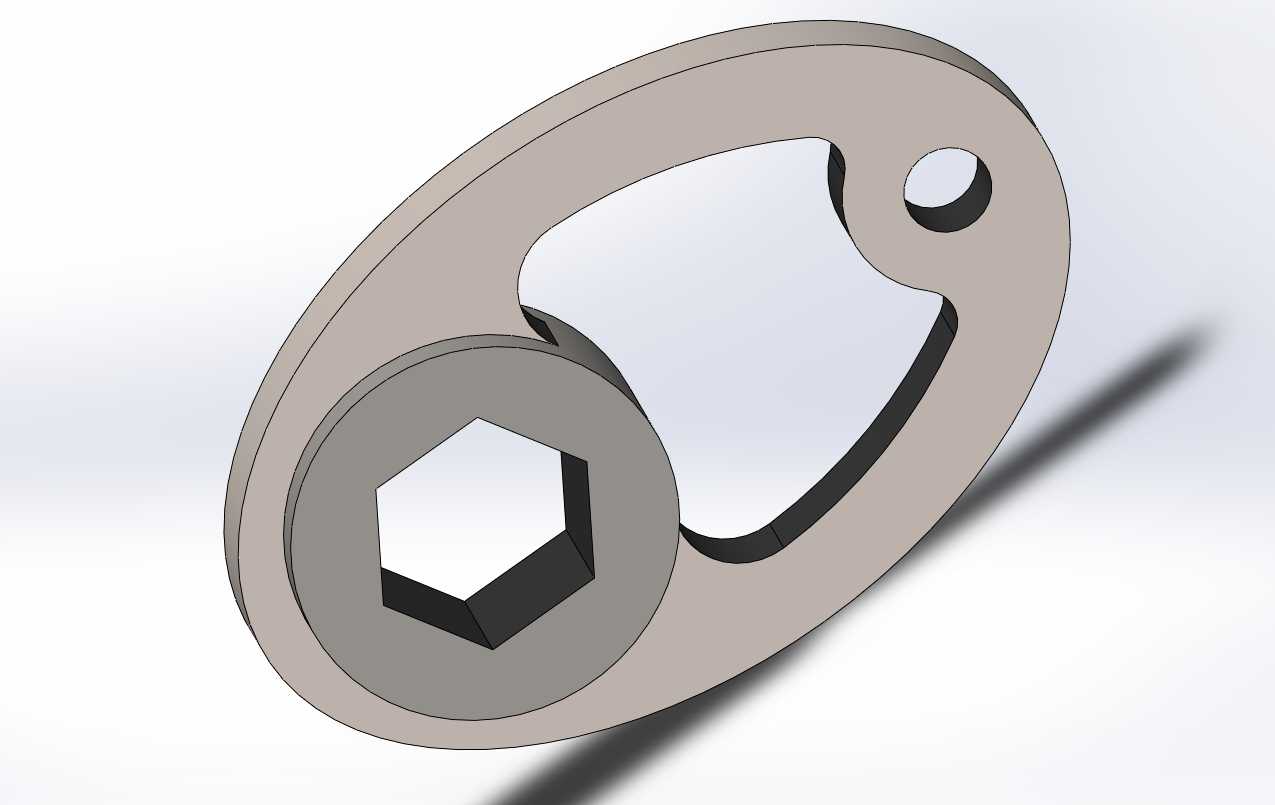

这类异形凸轮常应用在轻工自动化送料、小型专用机床的间歇进给工位,区别于标准盘形凸轮的规则轮廓,其非闭合的异形外廓曲线是为了匹配特定工位的从动件运动轨迹,能在单周期内完成多段变速的往复摆动输出,适配需要短暂停歇再快速复位的动作逻辑,比如小型包装设备的推料摆杆驱动、文具装配线的工位切换拨杆驱动场景,相比槽轮机构的固定分度角,这类定制轮廓凸轮可通过曲线调整实现任意时序的动作输出,运动冲击更小,适配中低速轻载的往复传动场景。从结构设计上看,主体采用盘式凸轮的基体形式,中心集成内六角安装孔,可直接套在对应规格的六角驱动轴上,无需额外键槽加工与键连接,装配时直接穿轴即可完成周向固定,能传递中等扭矩的同时,大幅缩减装配工序,
也避免了键连接带来的应力集中问题,适合小空间内的紧凑安装需求。凸轮基体上的小圆孔为减重工艺孔,在不影响轮廓强度与传动刚度的前提下,去除局部冗余材料,降低零件整体重量,减少高速转动时的转动惯量,降低驱动端的负载。凸轮的工作轮廓经过平滑过渡处理,所有曲线衔接处均做了圆角修形,避免从动件接触时出现刚性冲击,减少运行过程中的噪音与接触磨损,延长零件使用寿命。安装边界上,这类凸轮的轴向厚度较薄,可直接嵌入安装在两支撑板之间,轴向定位依靠轴肩与卡簧即可完成,不需要额外的轴向固定座,整体占用安装空间小,适配紧凑型设备的内部布局。设计这类凸轮时,首先需要根据从动件的位移、速度、加速度要求反推轮廓曲线,优先选择修正正弦加速度运动规律来降低柔性冲击,
再结合安装轴的尺寸确定中心六角孔的对边尺寸,同时校核轮廓最薄处的结构强度,确保在额定负载下不会出现变形断裂,减重孔的位置需要避开轮廓受力集中区域,设置在基体非工作的冗余区域,避免削弱整体结构刚度。实际应用中,这类凸轮常搭配平底从动件或者滚轮从动件使用,配合复位弹簧实现从动件的回程动作,可在单轴转动一周的周期内,完成一次完整的工作进给与快速复位动作,动作时序完全由轮廓曲线决定,不需要额外的电控程序控制,可靠性更高,适合在纯机械结构的自动化设备中使用,能在恶劣的车间粉尘、油污环境下长期稳定运行,不会像电控元件那样受环境干扰出现动作失误。
