剖分式自润滑关节轴承结构三维设计

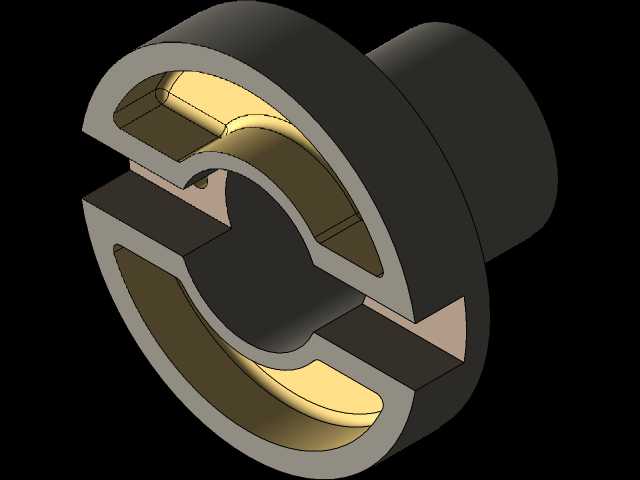

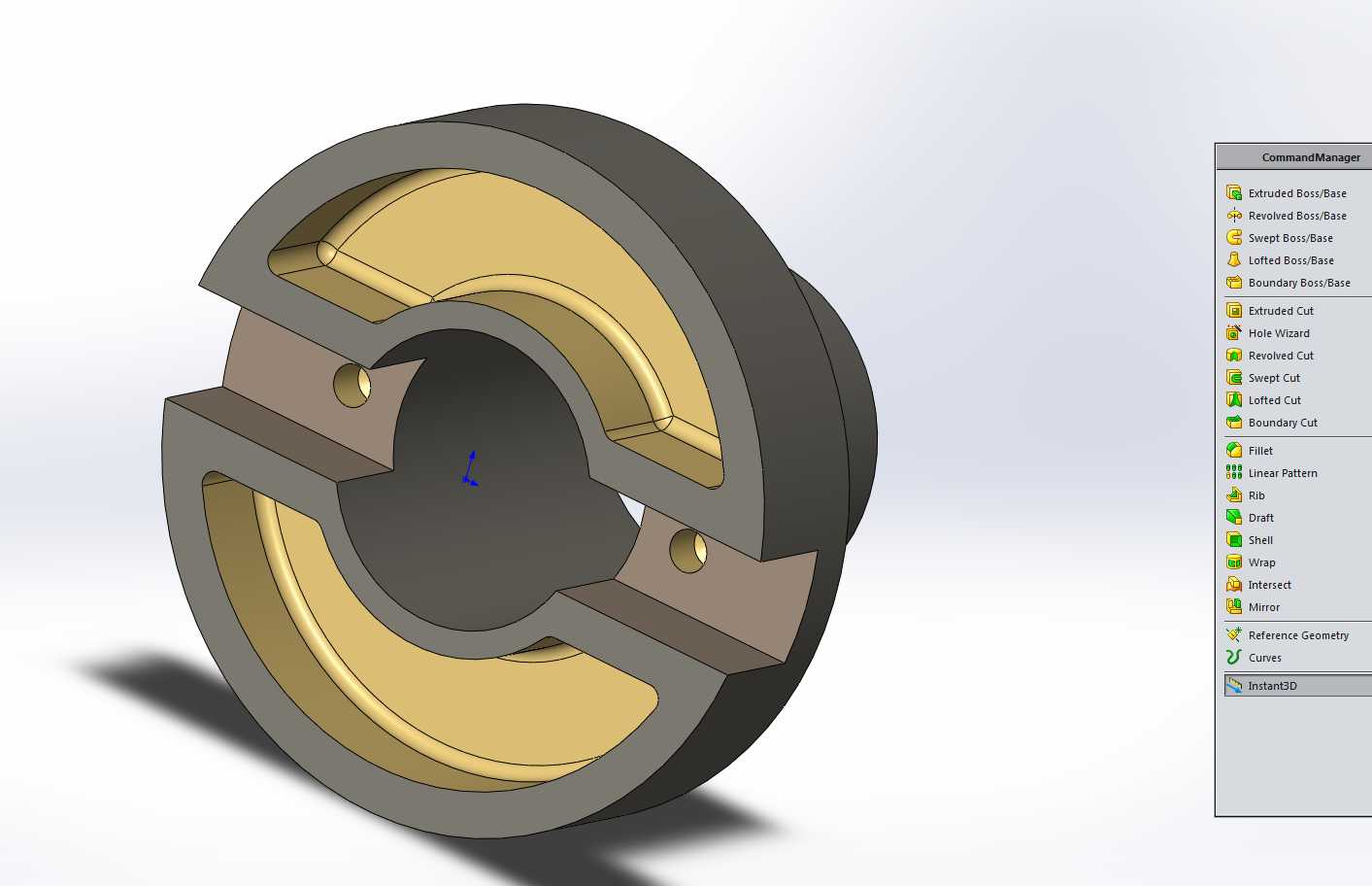

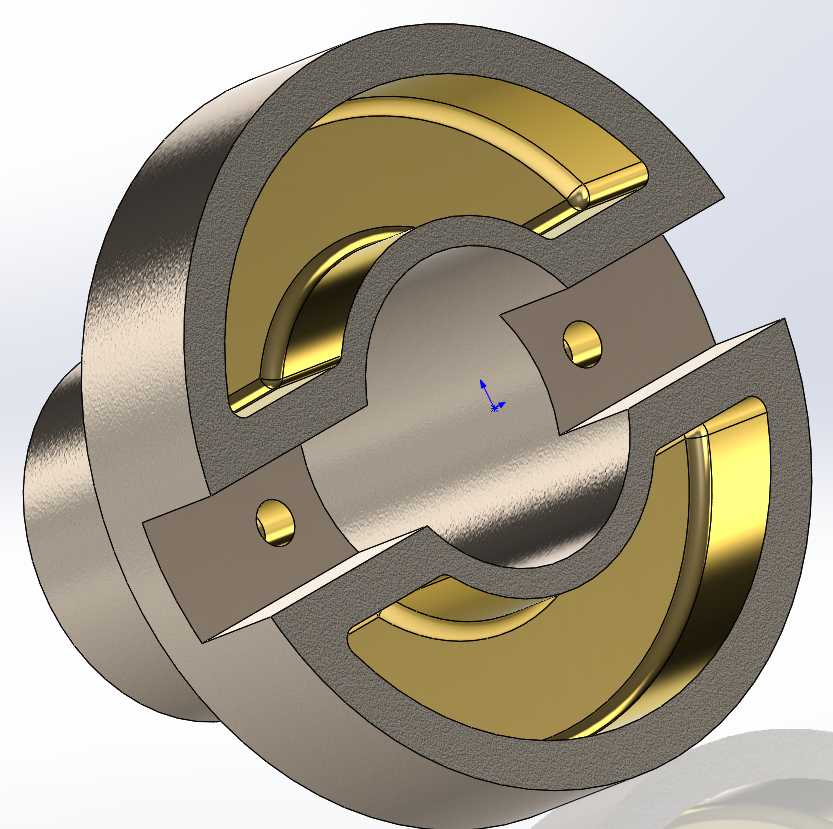

　　这类带剖分结构的自润滑关节轴承，多用于工程机械铰接点位、液压油缸杆端连接、重载工装摆角机构这类需要补偿同轴度误差、同时承受径向载荷与一定角度偏摆的场景，区别于整体式关节轴承，剖分式结构无需从轴端整体穿装，可在轴段中间位置直接完成装配，大幅降低现场维护更换的拆装工作量，尤其适合已完成总装的大型设备铰接点位检修作业。从结构设计逻辑来看，该轴承采用内外圈剖分配合形式，内圈与轴颈配合的表面做高精度磨削处理，保证与轴的贴合度，避免应力集中造成的局部压溃；外圈与安装座孔采用过渡配合，剖分面设置定位销结构，确保合装后内外圈的同轴度偏差控制在允许范围内，不会出现错边导致的转动卡滞。内外圈滑动接触面之间镶嵌的铜基自润滑衬层，采用固体润滑剂镶嵌工艺，

　　无需定期加注润滑脂，可在粉尘、潮湿等不便维护的工况下长期稳定工作，衬层预留的微小储油间隙可留存少量润滑介质，进一步降低滑动面的摩擦系数，减少偏摆过程中的磨损量。设计过程中需要重点控制几个安装边界尺寸：首先是内圈内径与配合轴颈的公差带，一般选用h6级公差，保证装配后无过大间隙造成冲击载荷；其次是外圈外径与安装座孔的配合公差，选用H7级公差，避免外圈在座孔内出现转动窜动；另外要核算轴承的允许偏摆角度，该结构的最大摆角可达±15度，可覆盖绝大多数工程机械铰接点位的摆角需求，设计时需要预留足够的周边空间，避免轴承摆角极限位置与周边结构件发生干涉。从承载特性来看，该类轴承的径向额定载荷远高于同尺寸的向心球轴承，可承受一定的冲击载荷，

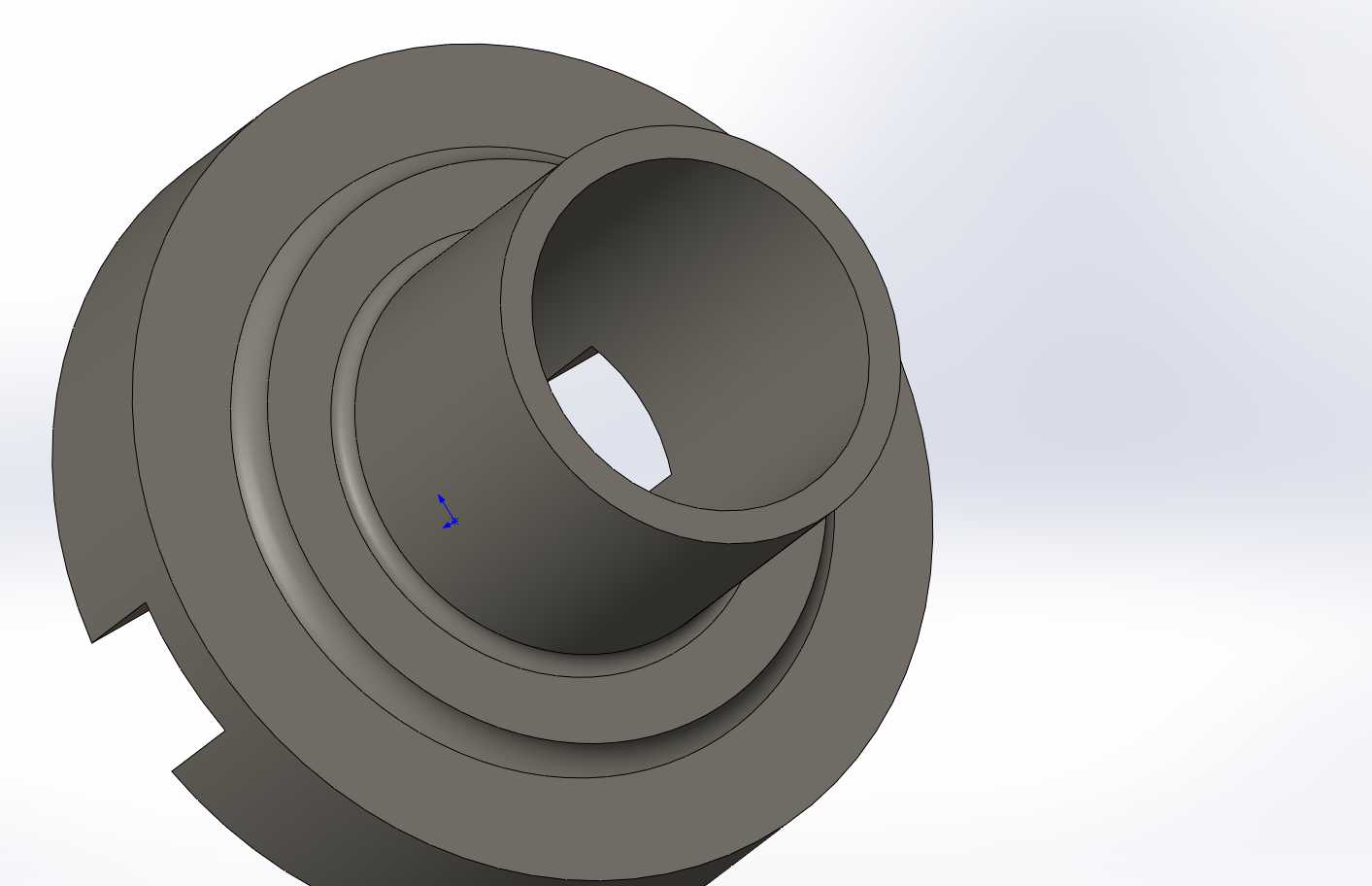

　　同时自润滑衬层的存在使其在低速摆动工况下的使用寿命比普通滑动轴承提升3倍以上，在进行三维建模时，需要重点还原剖分面的定位结构、衬层的镶嵌固定方式、内外圈的倒角与卸荷槽细节，这些结构直接影响后续工程出图的加工工艺合理性，卸荷槽的设置可避免装配时边缘应力集中造成的衬层脱落，倒角尺寸则需要匹配安装时的导入需求，减少装配过程中的零件磕碰损伤。
