旋转式汽车传动惰轮结构设计

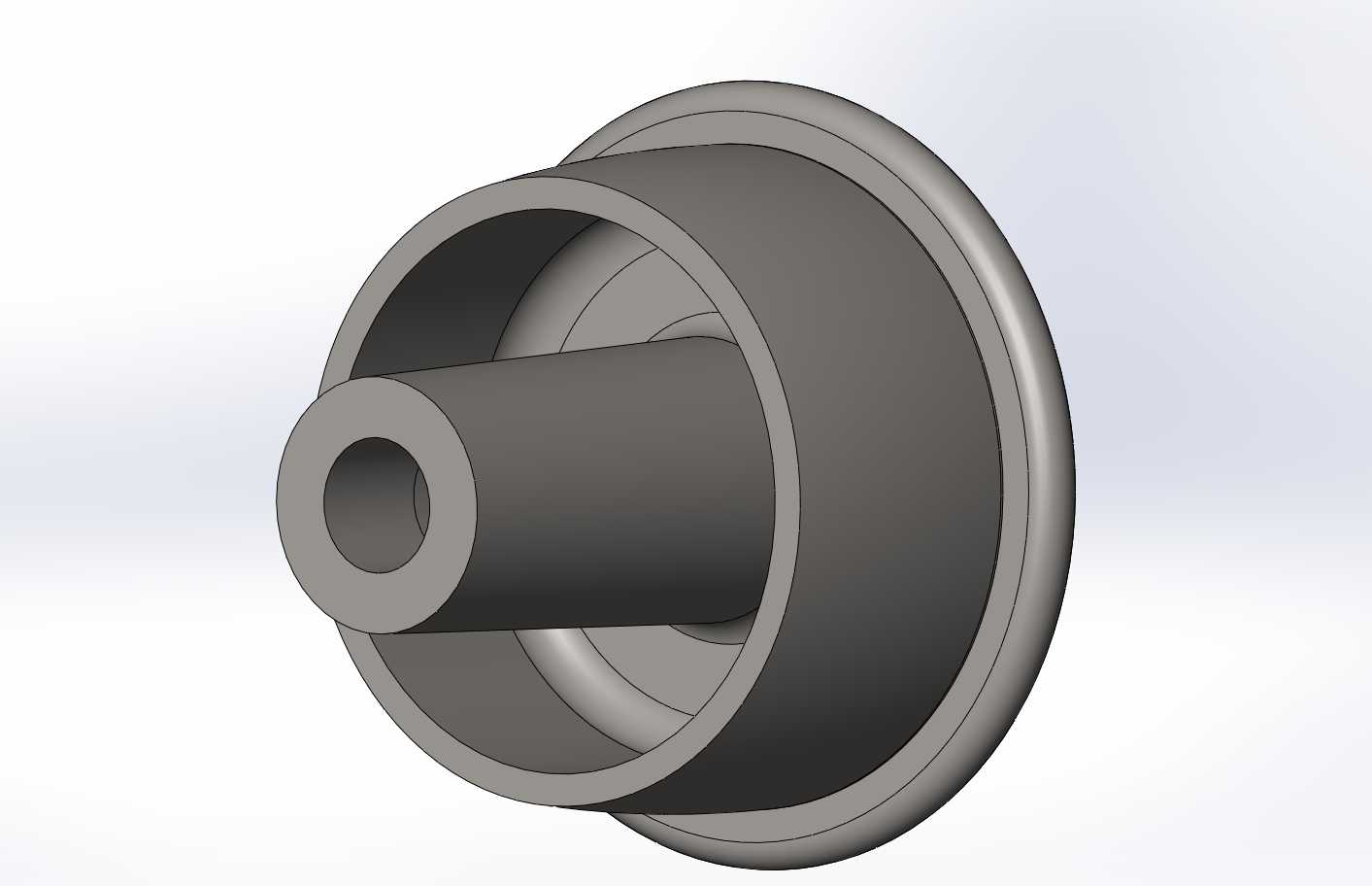

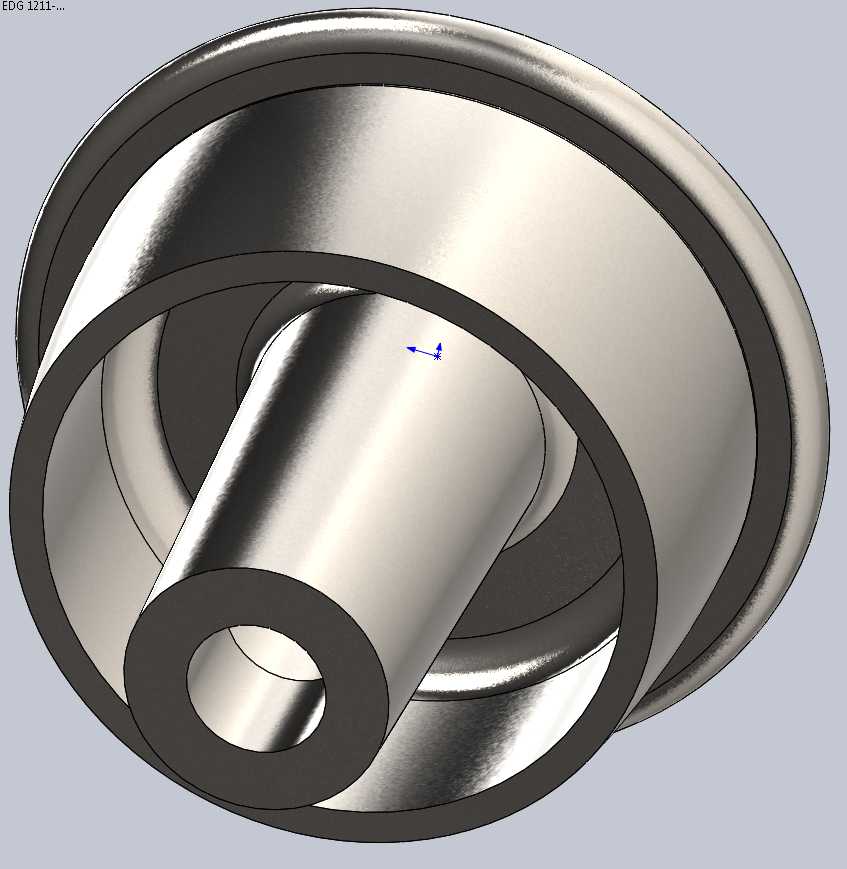

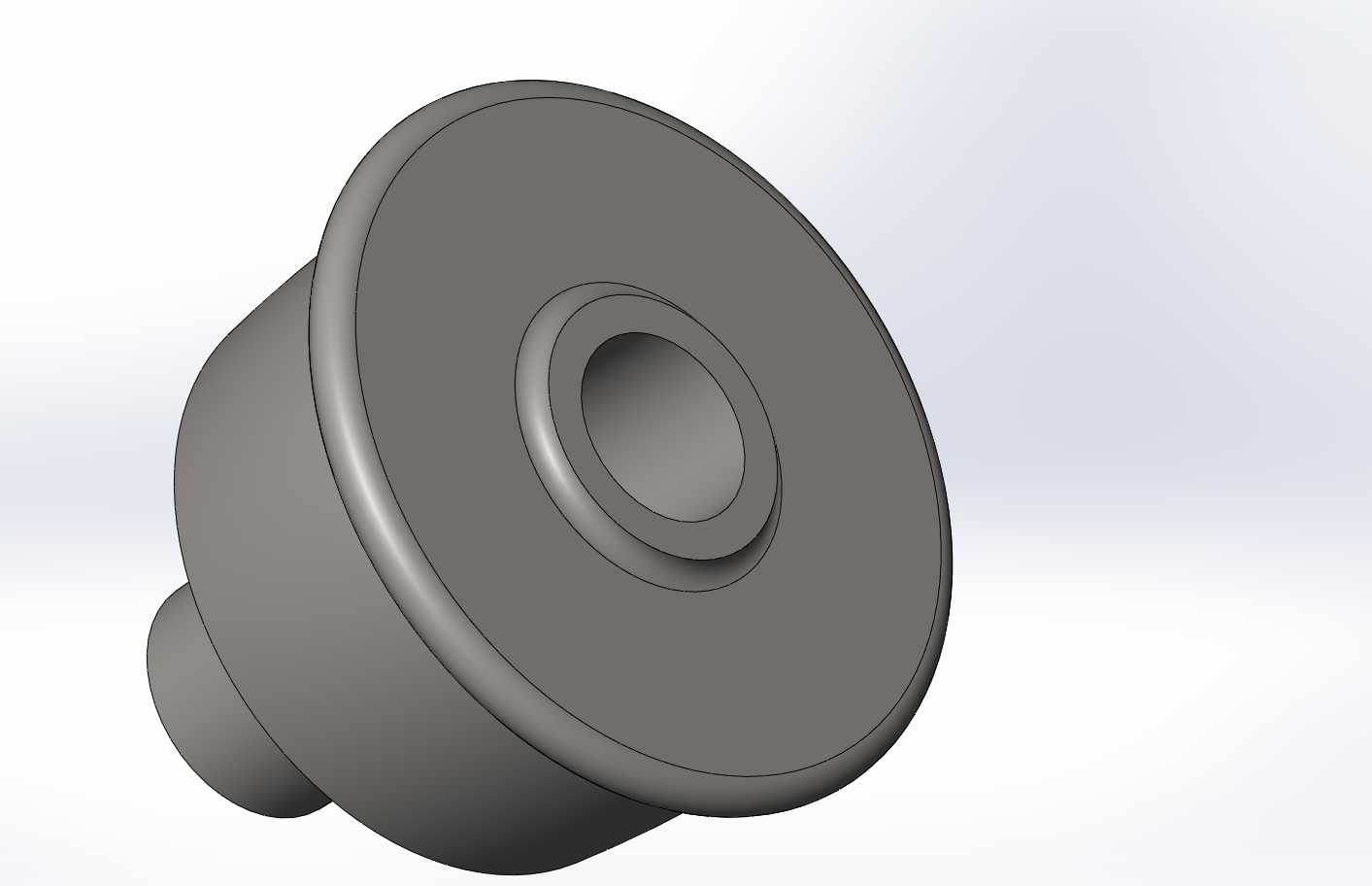

　　这款旋转式惰轮主要应用于汽车发动机前端轮系、附件传动系统中，承担张紧传动带、改变传动路径、调整传动比匹配的核心作用，在乘用车、商用车的正时传动、附件驱动布局中都有广泛适配场景。从结构设计来看，该惰轮采用一体式带轮毂的冲压外圈结构，中间设置贯通式空心安装轴套，轴套与外圈之间预留轴承安装位，可适配标准深沟球轴承的压装需求，外圈轮面做圆弧过渡处理，能有效降低传动带运转过程中的边缘磨损，避免带体偏磨导致的早期失效。设计过程中优先考虑了安装边界的适配性，空心轴套的内孔尺寸匹配整车常用的M8、M10安装螺栓规格，轴套轴向长度根据发动机舱内安装支架的厚度做了对应匹配，保证安装后轮体的端面跳动量控制在0.1mm以内，避免高速运转时出现传动带抖动、

　　异响问题。外圈的轮槽宽度适配多楔带、V型带的通用尺寸，轮面粗糙度控制在Ra1.6以下，既保证足够的摩擦力传递动力，又不会因为表面过于粗糙加速带体磨损。在功能特性上，该惰轮属于随动旋转部件，自身不传递扭矩，主要通过自身的旋转自由度引导传动带走向，同时配合张紧机构维持传动带的合适张紧力，避免带体打滑、跳齿。设计时充分考虑了高速运转工况下的动平衡要求，整体结构采用轴对称布局，外圈冲压成型后做了去重平衡处理，保证在发动机最高转速工况下，轮体的振动量控制在允许范围内，不会对周边附件造成振动干扰。从安装适配角度，该惰轮的轴向定位依靠轴套端面与安装支架的贴合实现，外圈与轴套的同轴度公差控制在0.05mm以内，保证轴承压装后运转顺畅，无卡滞、

　　偏磨问题。轮体的整体外径尺寸根据传动包角要求做了优化，在有限的发动机舱空间内，尽可能增大传动带与惰轮的接触包角，提升传动稳定性，同时避免与周边的水管、线束、其他轮系部件发生运动干涉。结构选材上，外圈采用冷轧钢板冲压成型，保证足够的结构强度与抗冲击性能，轴套采用精加工钢管制作，内孔与安装螺栓的间隙控制在合理范围，既方便安装对位，又不会因为间隙过大导致运转时轮体偏摆。在实际装车场景中，这类惰轮的更换周期通常与传动带同步，设计时也考虑了维修拆装的便利性，整体结构无复杂异形结构，使用常规套筒工具即可完成拆装作业，无需专用工装，降低售后维修的成本与难度。
