带通风口按键位的通用测试仪塑壳结构

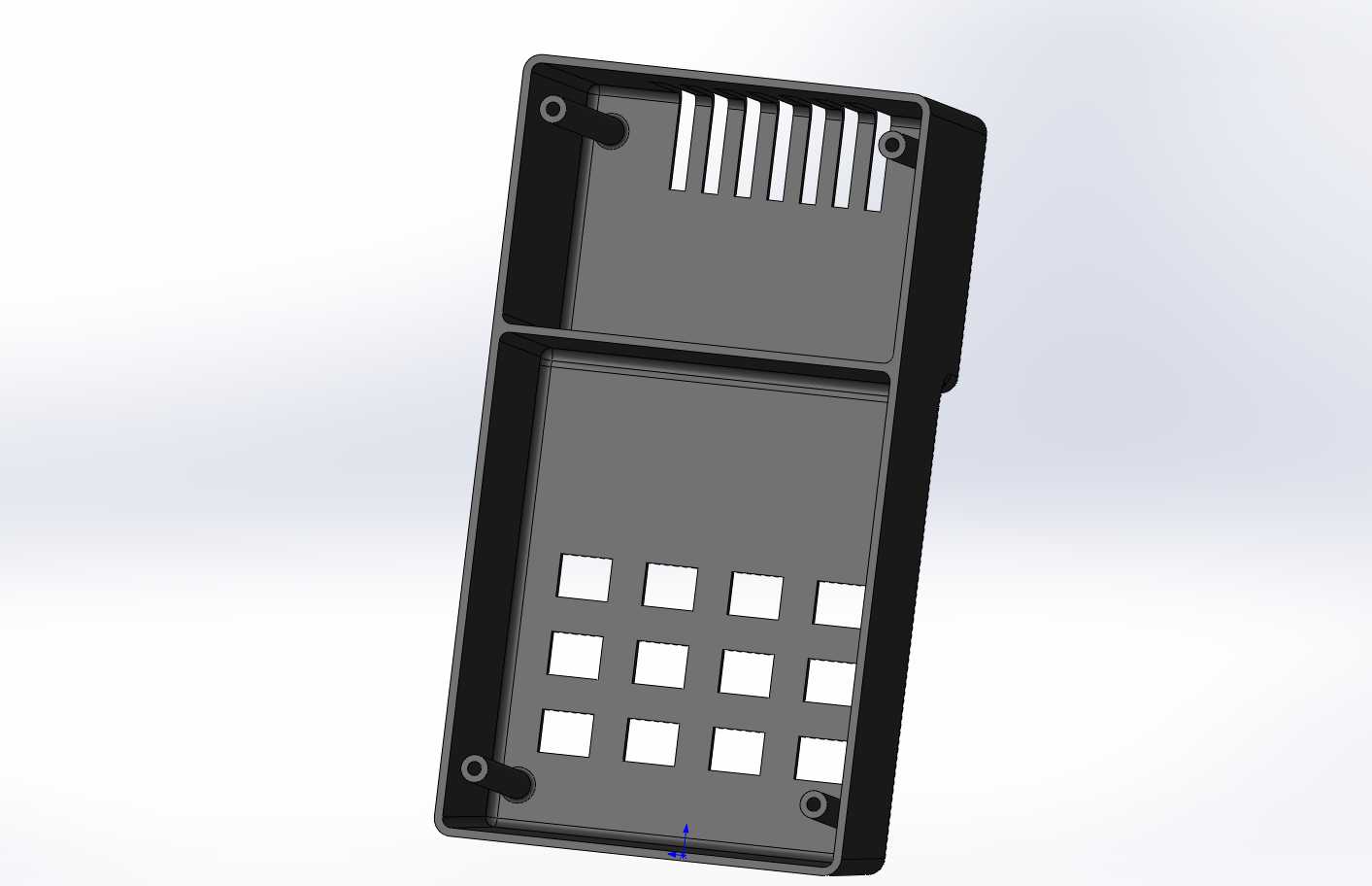

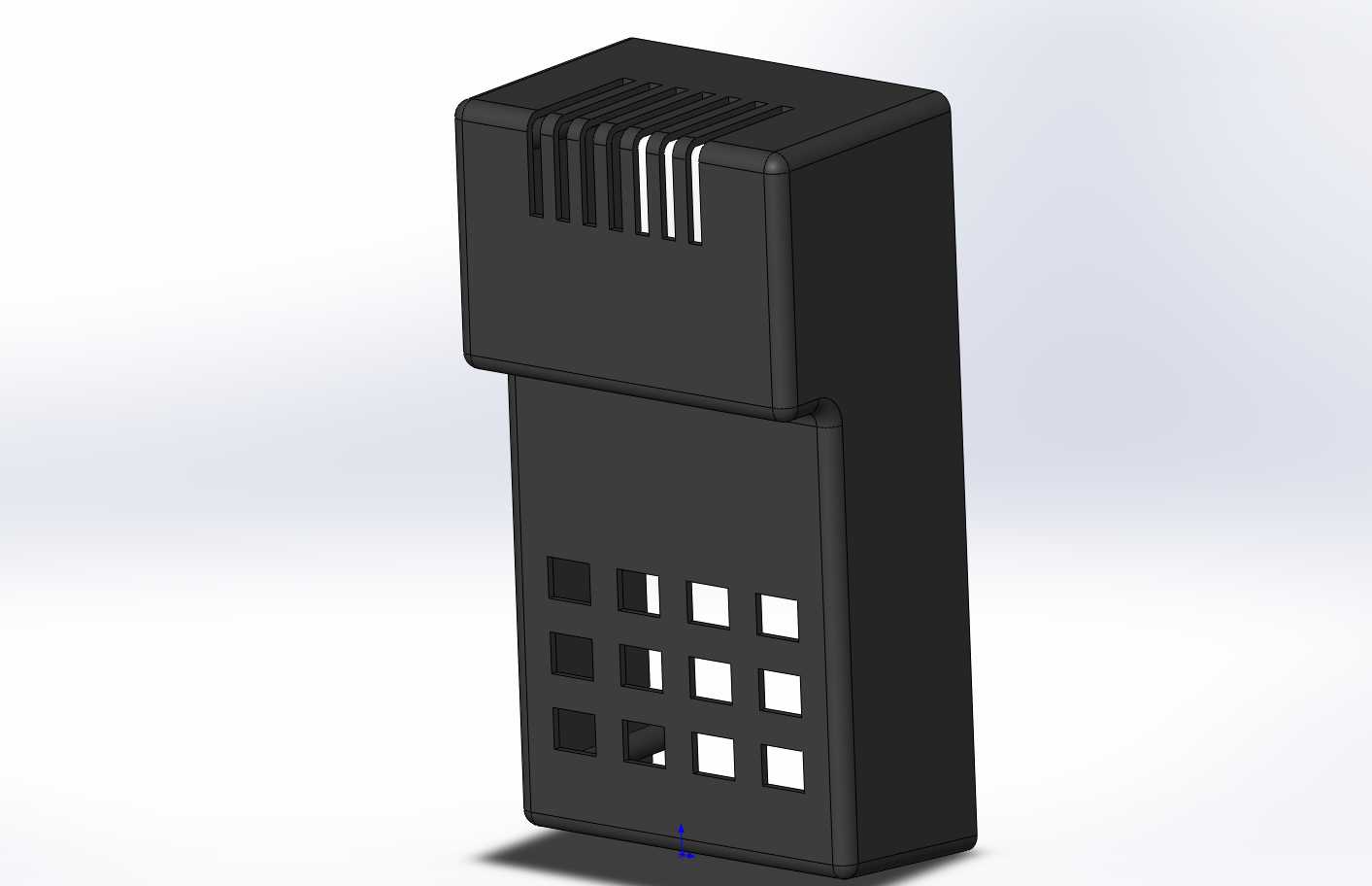

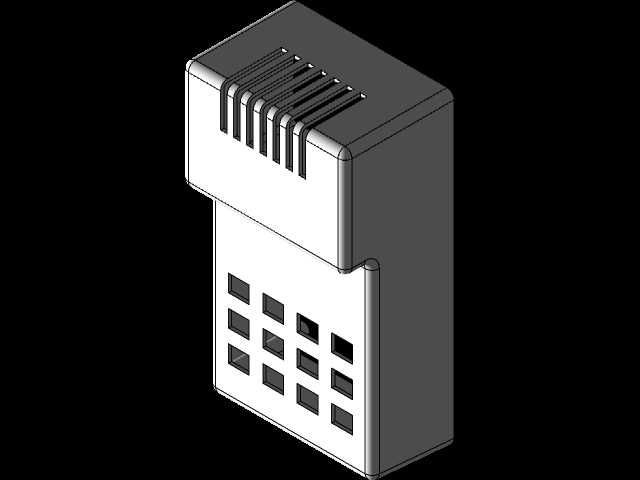

　　这款模制塑料外壳主要面向通用试验测试类装置的装机需求，适配实验室便携测试设备、工业现场小型检测装置的外壳封装场景，可覆盖电路检测、环境参数采样、小型元器件性能测试等多类手持或桌面放置的测试设备装机使用。壳体采用上下扣合的分体式结构设计，上半部分壳体顶面开设多组平行通风格栅，格栅间隙经过尺寸校核，既可以满足内部电路板、功率元件工作时的自然对流散热需求，又能阻挡直径超过2mm的外界杂物落入壳内，避免异物造成电路短路风险，格栅边缘做了0.3mm的圆角过渡，避免注塑生产时出现尖角缺料、应力集中开裂的问题。下半部分壳体正面预留三行三列的矩阵式开孔位，可适配方形轻触按键、状态指示灯的安装需求，开孔位置与内部PCB板的安装柱位置做了对齐匹配，

　　安装柱的高度预留了2mm的螺丝锁付余量，柱体内嵌铜螺母的安装位，可满足反复拆装维护的螺纹连接强度要求，不会因为多次拆卸造成塑料柱滑牙失效。壳体的侧边做了1.5mm的壁厚均匀设计，整体壁厚偏差控制在±0.1mm范围内，避免注塑过程中出现缩痕、翘曲变形，上下壳体的扣合位采用止口结构配合，止口搭接深度为3mm，既可以保证扣合后的装配密封性，减少灰尘、溅水从接缝处进入壳内的概率，又能在装配时起到定位导向作用，降低组装对位的难度。从安装边界来看，壳体整体为长方体构型，边角处做了R2的圆角处理，手持握持时不会硌手，内部腔体的净空间可容纳最大尺寸为80mm50mm20mm的PCB电路板，同时预留了电池仓的安装空间，

　　可适配两节18650锂电池或者方形锂电池组的放置，满足便携设备的离线供电需求。壳体的外表面做了细晒纹处理，既可以提升外观质感，又能减少使用过程中表面划痕的明显程度，顶面的格栅区域与侧面的衔接处做了斜面过渡，避免注塑时出现壁厚突变造成的表面缩水。在结构设计阶段，已经考虑了常规注塑模具的脱模斜度，所有竖直面的脱模斜度设置为1.5度，不需要额外做滑块抽芯结构即可完成注塑生产，能够有效降低模具开发成本与量产时的单件生产成本，适配中小批量的测试设备生产配套需求。
