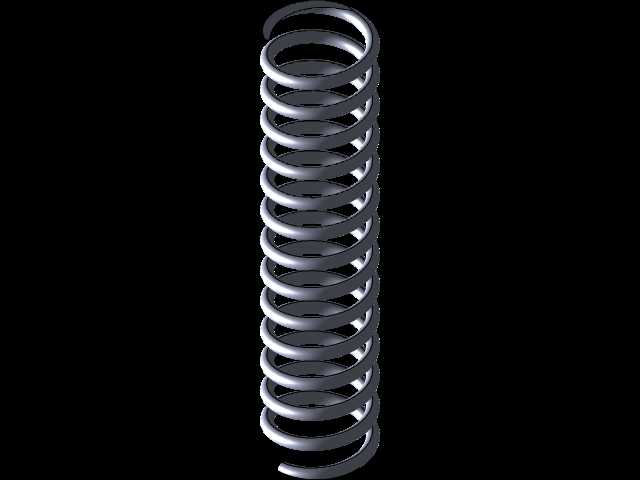

汽车悬架用圆柱螺旋压缩弹簧结构

　　这类圆柱螺旋压缩弹簧是车辆悬架系统里的核心弹性承载部件，日常在乘用车辆、商用载货车辆的底盘悬架结构中应用极广，主要承担承载车身重量、缓冲路面颠簸冲击、配合减震器衰减行驶振动的作用，是保障车辆行驶平顺性与操控稳定性的关键零件。做这类弹簧的三维结构设计时，首先要结合悬架的安装空间边界确定弹簧的自由高度、中径、有效圈数这些核心参数，弹簧两端的支承圈需要做并紧磨平处理，保证安装后端面和弹簧座的贴合度，避免工作过程中出现偏载、侧向滑移的问题。从实际装车场景来看，这类弹簧安装在减震器总成外侧或者悬架摆臂与车身连接的位置，工作过程中会承受反复的轴向压缩载荷，遇到路面凸起、坑洼冲击时，弹簧会通过自身的弹性变形吸收冲击能量，

　　再配合减震器的阻尼作用把振动能量耗散掉，避免冲击直接传递到车身，影响驾乘体验。设计过程中要充分考虑弹簧的刚度匹配，刚度偏软会导致车辆过弯侧倾过大、制动点头明显，刚度偏硬则会让悬架过滤颠簸的能力下降，行驶质感变差，需要结合车辆的整备质量、轴荷分配、悬架行程范围反复校核参数。弹簧的圈间间隙也要做合理控制，最大压缩行程下要保证圈与圈之间留有合理的安全间隙，避免出现并圈碰磨的情况，长期碰磨会导致弹簧表面出现疲劳损伤，缩短使用寿命。外形尺寸上，弹簧的外径要匹配安装位的弹簧座内径，避免工作过程中弹簧和周边的悬架部件、车身钣金发生运动干涉，两端的磨平端面要保证足够的平面度，安装后弹簧的轴线和安装基准面保持垂直，防止受载时出现侧向分力，

　　导致弹簧早期失效。这类弹簧除了车用场景，在工业设备的缓冲机构、冲压设备的复位结构、振动设备的隔振结构中也有大量应用，不同场景下对弹簧的线径、圈数、刚度的要求差异较大，建模时需要把螺旋升角、端部支承圈结构、截面尺寸都做精准还原，方便后续做装配干涉检查、力学仿真分析，也能直接导出工程图用于生产加工。
