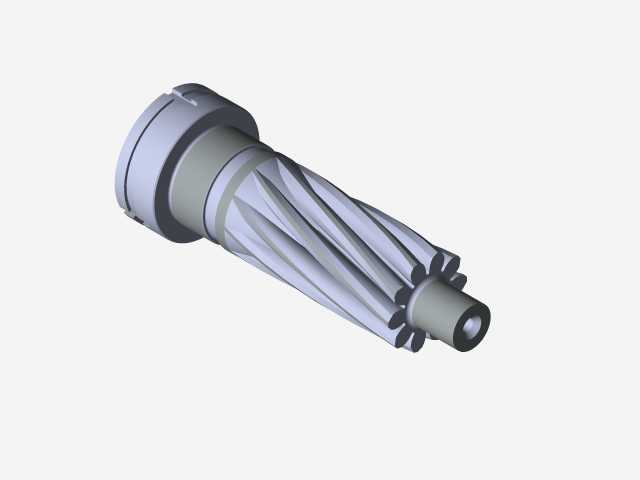

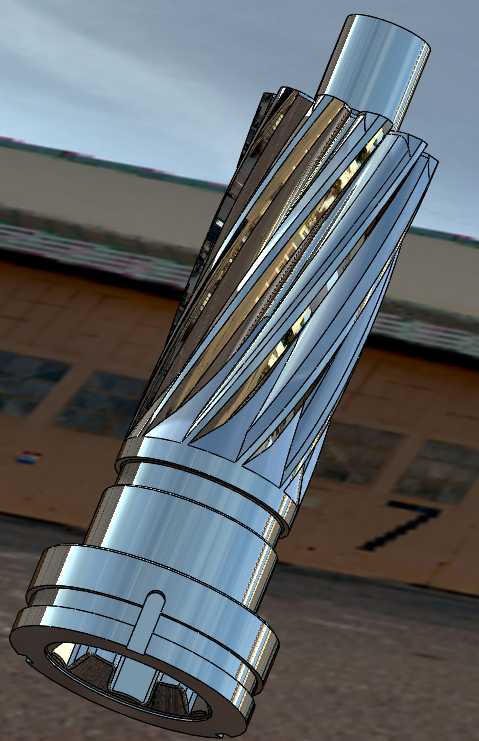

带内花键螺旋小齿轮传动结构

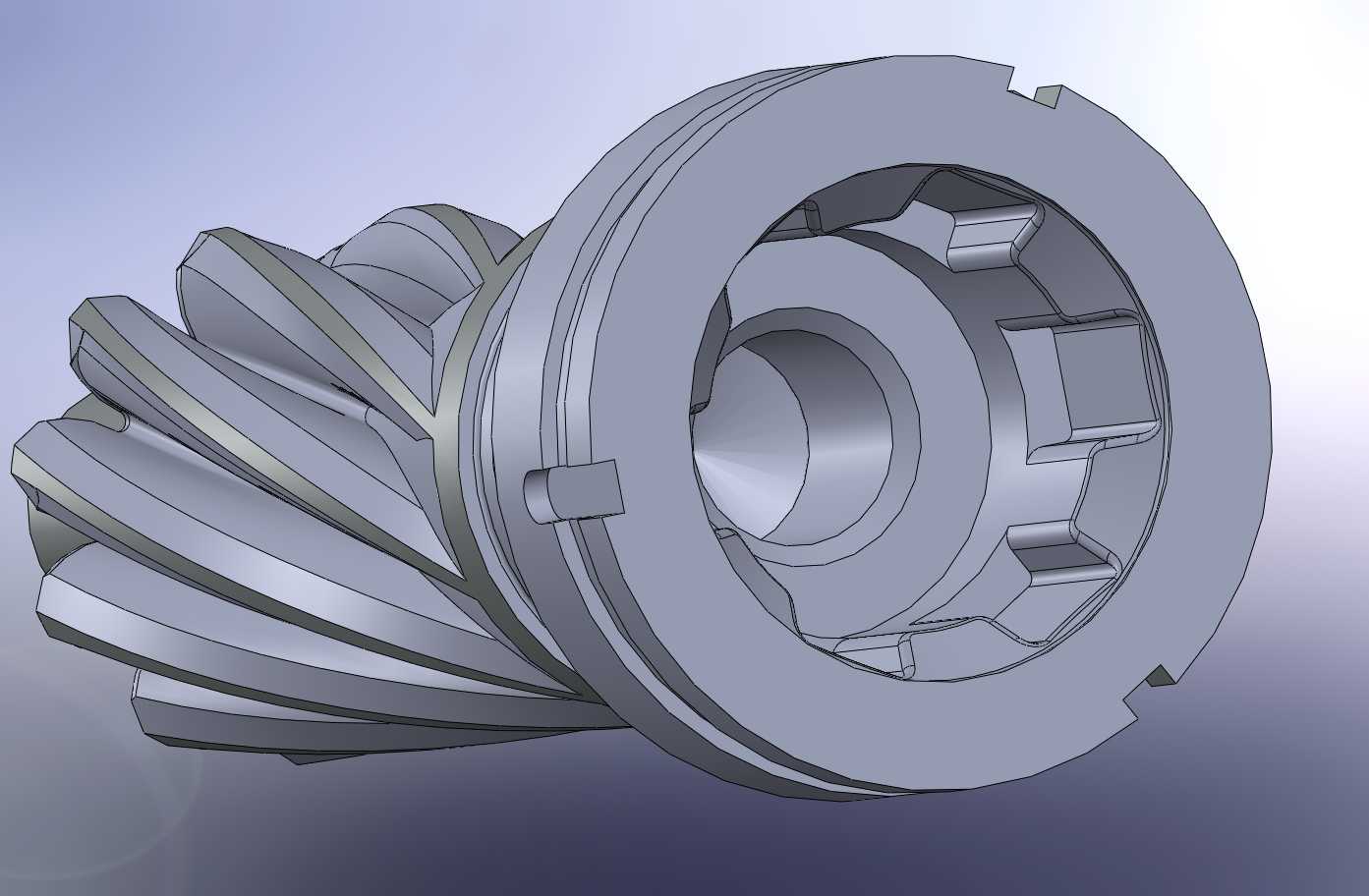

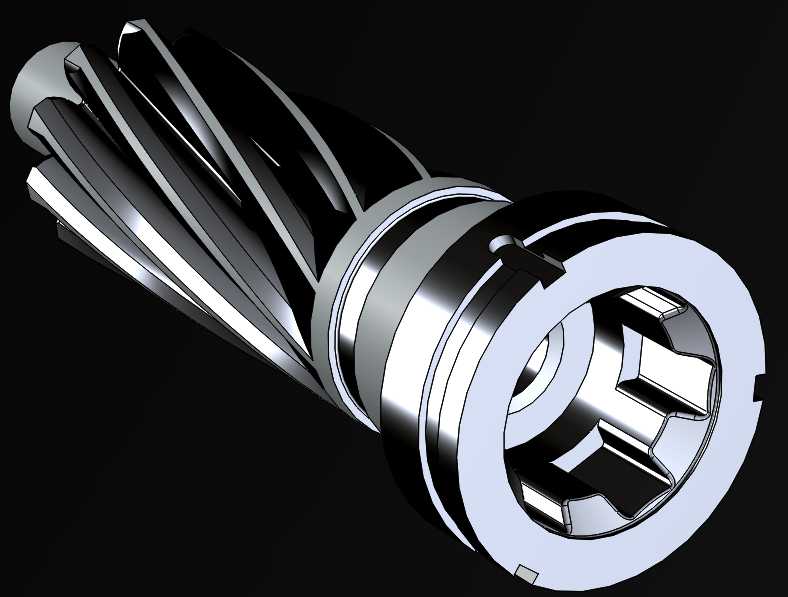

　　这款螺旋小齿轮的内端采用内花键联接结构，区别于普通平键联接的齿轮，花键齿的多齿协同受力特性，能在重载、频繁正反转的传动工况下保持更高的联接可靠性，不会出现单键挤压崩裂、键槽磨损松旷的问题，适配需要传递大扭矩、启动换向频繁的传动链路。齿部采用螺旋齿形设计，相比直齿圆柱齿轮，啮合过程中轮齿是逐步进入、退出啮合区间，传动冲击更小、运行噪音更低，重合度更高的特性也让单齿承受的载荷更小，能有效延长齿轮的服役寿命，在中高速传动场景下的表现远优于同参数直齿轮。

　　从安装边界来看，齿轮轴端的定位轴肩、卡簧槽结构是按照常规轴承安装位设计的，适配标准深沟球轴承或圆锥滚子轴承的安装尺寸，内花键的参数匹配同模数的花键轴，装配时无需额外加工定制联接件，可直接替换同规格的通用传动小齿轮，降低备件替换的适配成本。齿部的螺旋角经过优化，在保证轴向力处于轴承可承受范围内的前提下，尽可能提升了啮合重合度，避免螺旋角过大导致轴向载荷超标、加剧轴承磨损的问题，同时齿向修形的设计细节，能抵消装配误差、轴系受载变形带来的齿面偏载问题，让齿面载荷分布更均匀，减少局部点蚀、胶合的失效概率。

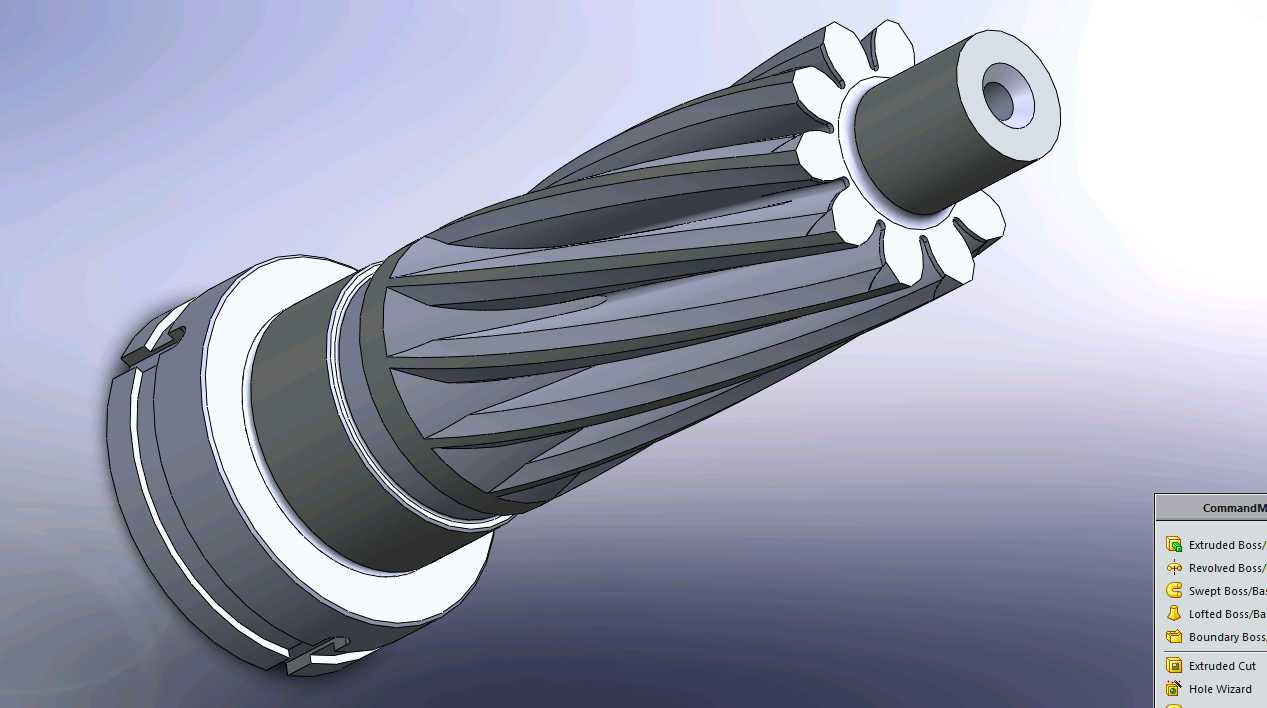

　　这类小齿轮常应用在机床主轴进给箱、汽车变速器中间轴、减速机高速级、农机传动箱等场景中，作为动力输入或中间传动的核心零件，承担转速变换、扭矩传递的作用。建模过程中严格遵循渐开线齿形的生成逻辑，螺旋齿面的扫掠路径完全匹配螺旋角参数，内花键的齿形、退刀槽尺寸都按照机械设计标准设定，齿端的倒角、轴颈的圆角都做了细节还原，可直接用于装配干涉检查、运动仿真分析，也能作为数控加工、3D打印样件的基础模型，帮助结构设计人员快速完成传动系统的方案验证，减少重复建模的工作量，在做传动链受力分析时，也能直接提取模型的齿面参数进行接触应力校核，提升设计迭代的效率。
