四向齿轮箱配套螺旋锥齿轮轴冠组件

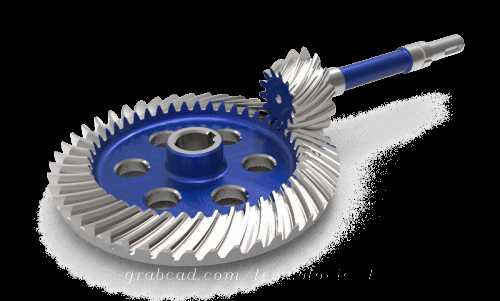

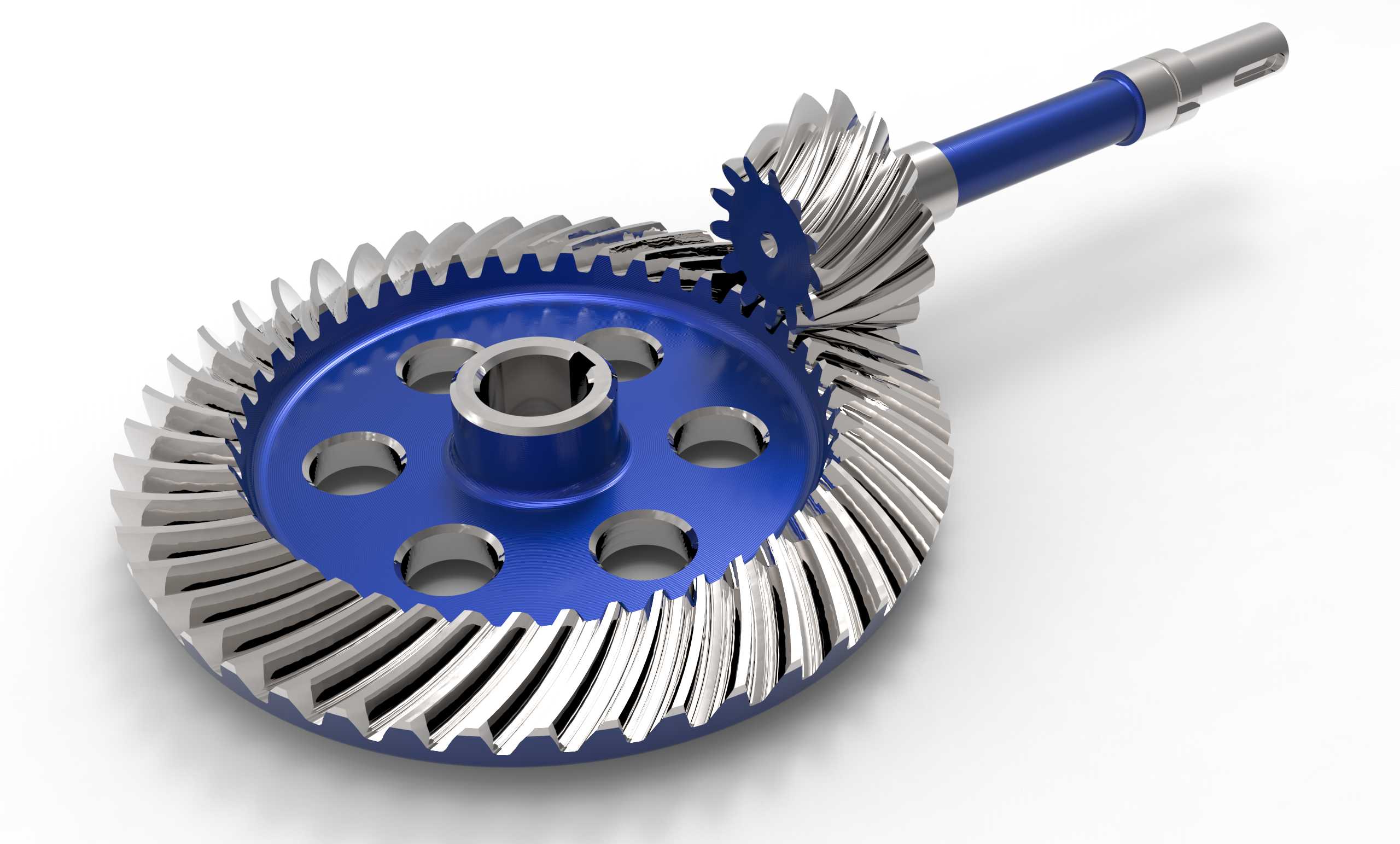

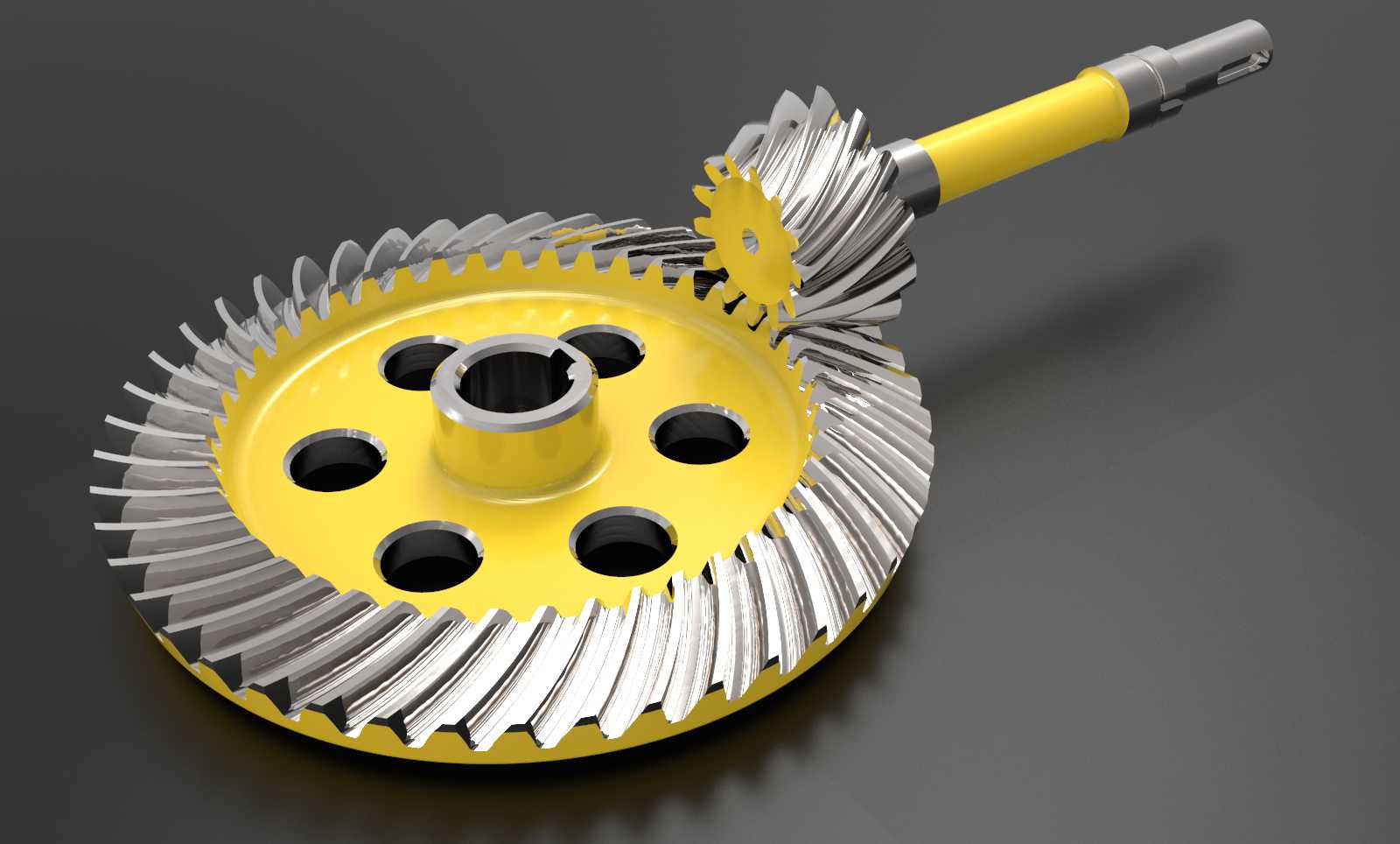

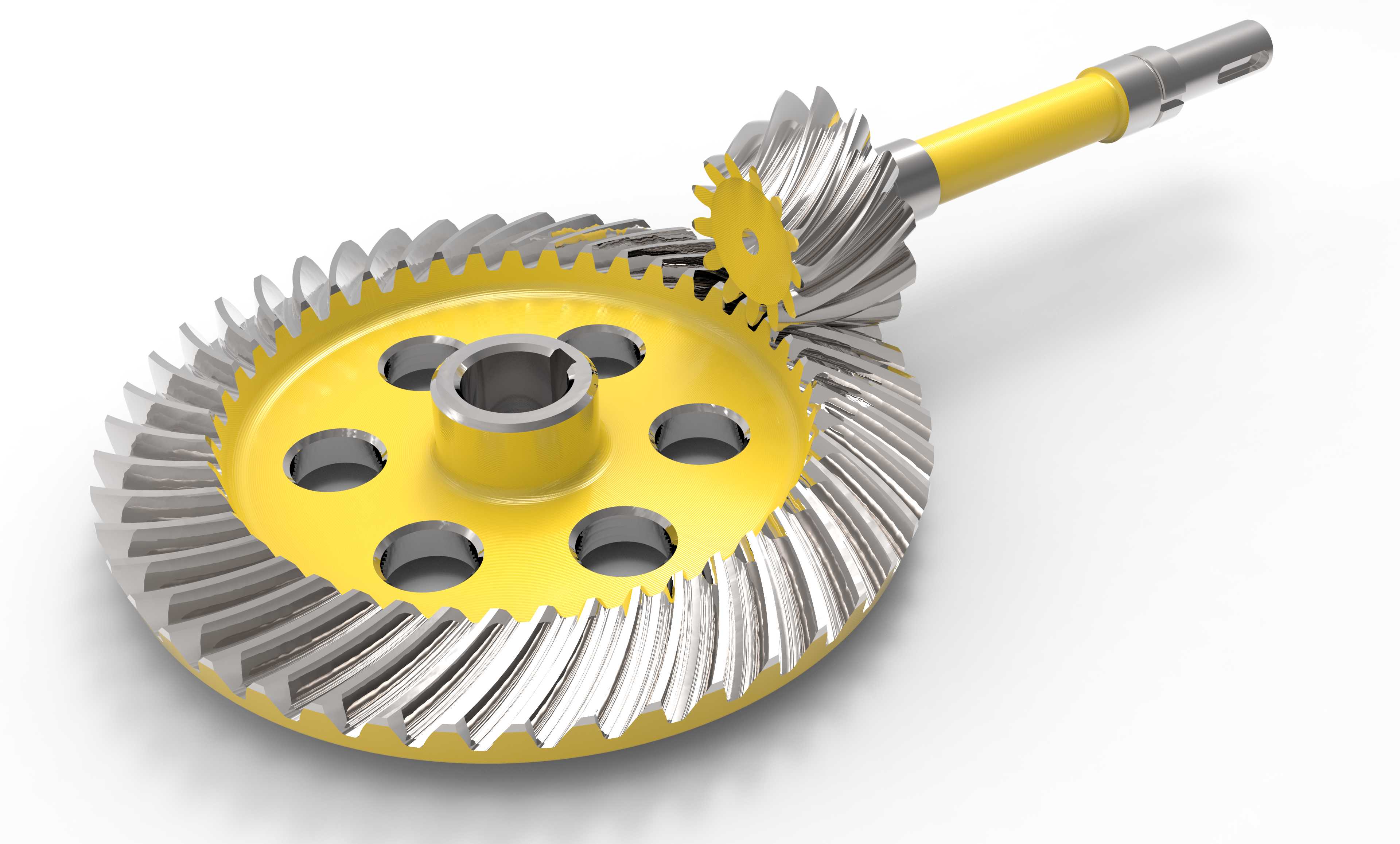

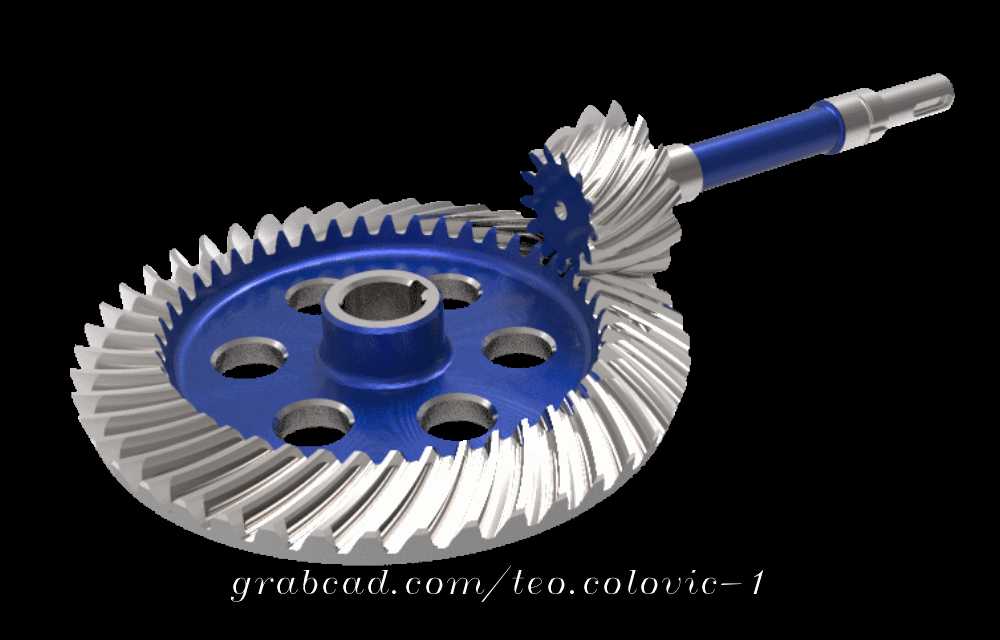

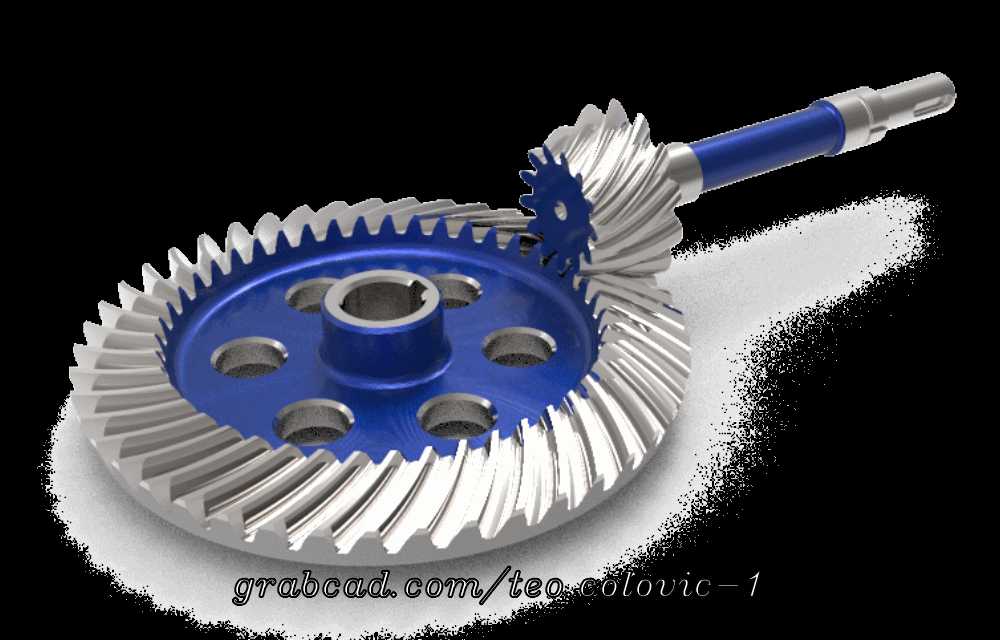

　　这套螺旋锥齿轮与轴冠组件，核心适配四向齿轮箱的动力换向传输需求，常见于需要在交错轴间完成大扭矩转向传递的小型动力设备、精密传动工位中，比如轻工机械的进给换向单元、小型专用设备的动力分配模块，这类场景对传动的啮合平稳性、背隙控制有较高要求，不能出现传动卡滞、负载下异响的问题。从结构设计来看，大轮采用辐板式带减重孔的结构，六个均匀分布的通孔既可以降低组件整体转动惯量，高速运转时减少不必要的动能损耗，也能在啮合过程中容纳少量润滑脂，带走啮合产生的细微磨屑，避免磨粒磨损加剧齿面损耗；轮毂位置的内孔带键槽结构，是动力输出端的安装定位基准，安装时需要保证内孔与输出轴的同轴度控制在0.02mm以内，端面贴合度不低于85%，

　　才能避免运转时出现偏载打齿的问题。小轮与传动轴做成一体化结构，轴端预留的光轴段用于安装支撑轴承，轴肩位置是轴承内圈的定位面，设计时已经预留了标准轴承的安装宽度，装配时不需要额外加工调整垫片即可完成轴承预紧，减少现场装配的调整工作量。齿形采用螺旋齿设计，相比直齿锥齿轮，重合度更高，啮合过程是逐步进入接触再逐步脱离，传动冲击更小，运转噪音更低，适合中高转速的传动场景；齿部的螺旋角度经过匹配计算，保证大小轮啮合时的接触斑点落在齿面中部区域，负载下接触斑点不会偏移到齿顶或齿端，避免局部应力集中造成断齿失效。安装边界上，大轮的外径尺寸适配常规小型四向齿轮箱的内腔空间，不会和箱体内壁、其他传动件发生运动干涉，

　　小轮轴的伸出长度匹配箱体端盖的密封件安装位置，轴端的扁位结构用于外接动力输入件，比如联轴器、带轮都可以直接定位安装，不需要额外加工连接结构。实际选型应用时，需要注意这套组件的额定输入扭矩适配范围，不能超负载使用，装配时要调整好大小轮的安装距，保证齿侧间隙在合理区间，间隙过大会造成传动换向冲击，间隙过小则会出现运转卡滞、齿面过早磨损的问题；日常维护时可以通过减重孔观察齿面的磨损情况，定期补充润滑脂即可保证长期稳定运行。
