泵用管路快速安装双层定位软管托盘结构

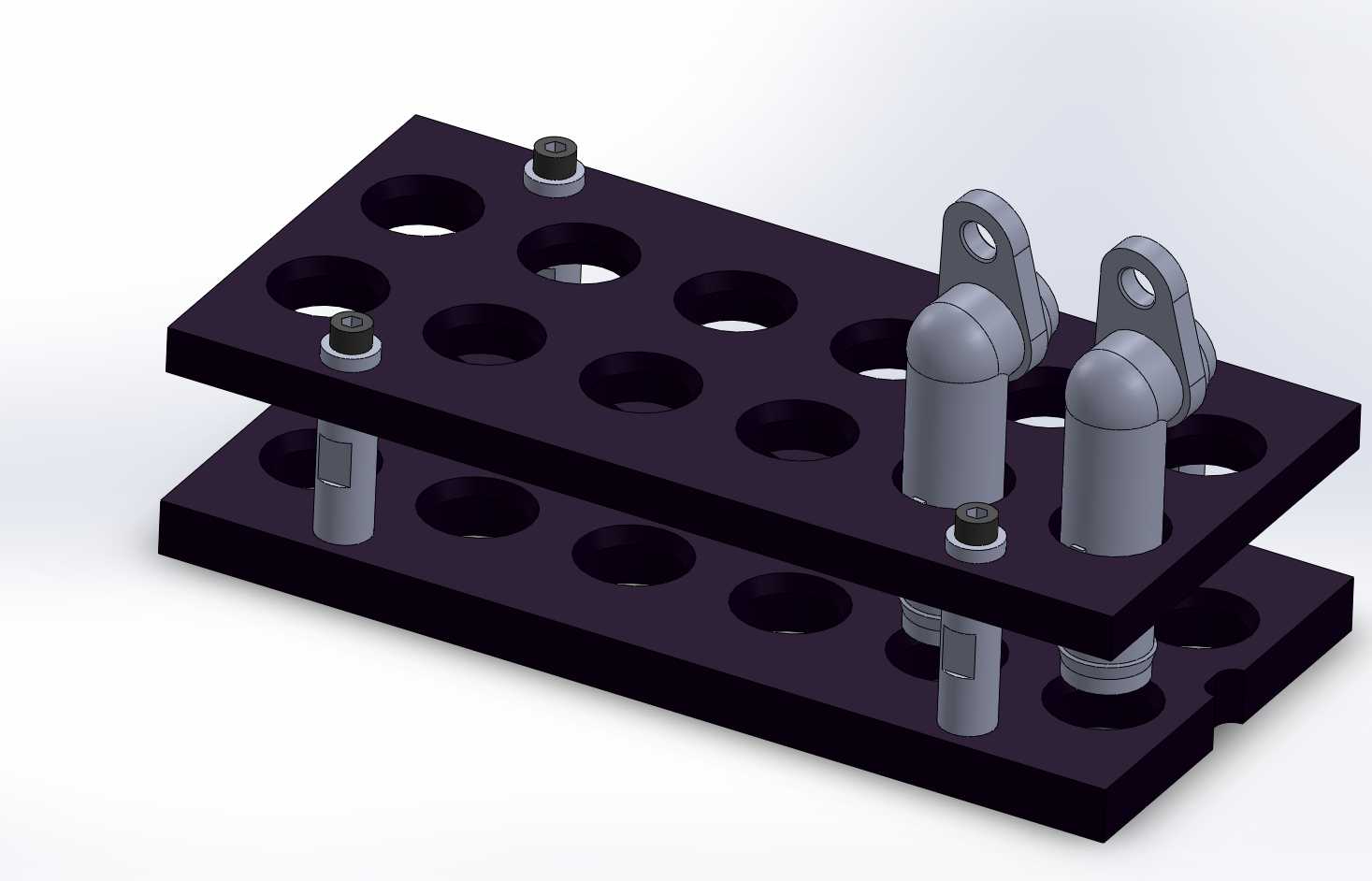

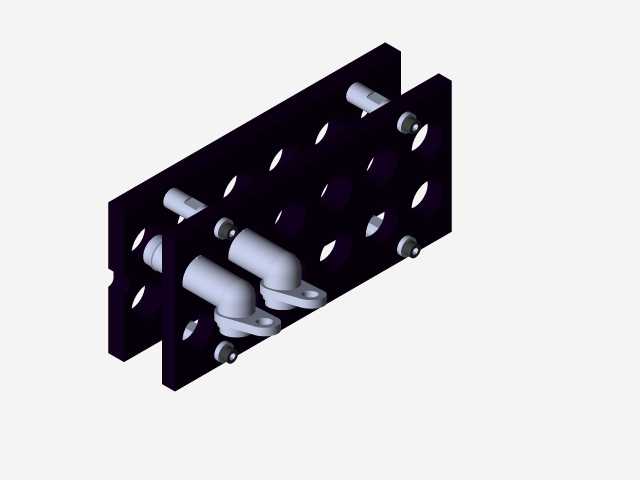

　　这款双层结构的软管安装托盘，主要面向工业流体输送场景下的泵组管路快装需求设计，在水处理、化工流体输送、中小型液压泵站的现场装配环节中，能够大幅缩减管路对接的校准工时，避免多组软管排布时出现的错位、干涉问题。从结构设计逻辑来看，托盘采用上下两层平行板体作为基础承载结构，两层板之间通过四根带轴肩的定位立柱实现间距固定，立柱与板体的连接位置采用沉孔配合螺栓锁紧的方式，既保证了两层板的平行度公差控制在0.1mm以内，也避免了螺栓头部突出板面对软管排布造成剐蹭。上层板与下层板均加工有阵列排布的通孔，孔位按照常用泵组的接口间距做了标准化排布，每个通孔的孔径匹配常规工业软管的接头外径，安装时可以直接将软管接头穿过对应孔位完成预定位，

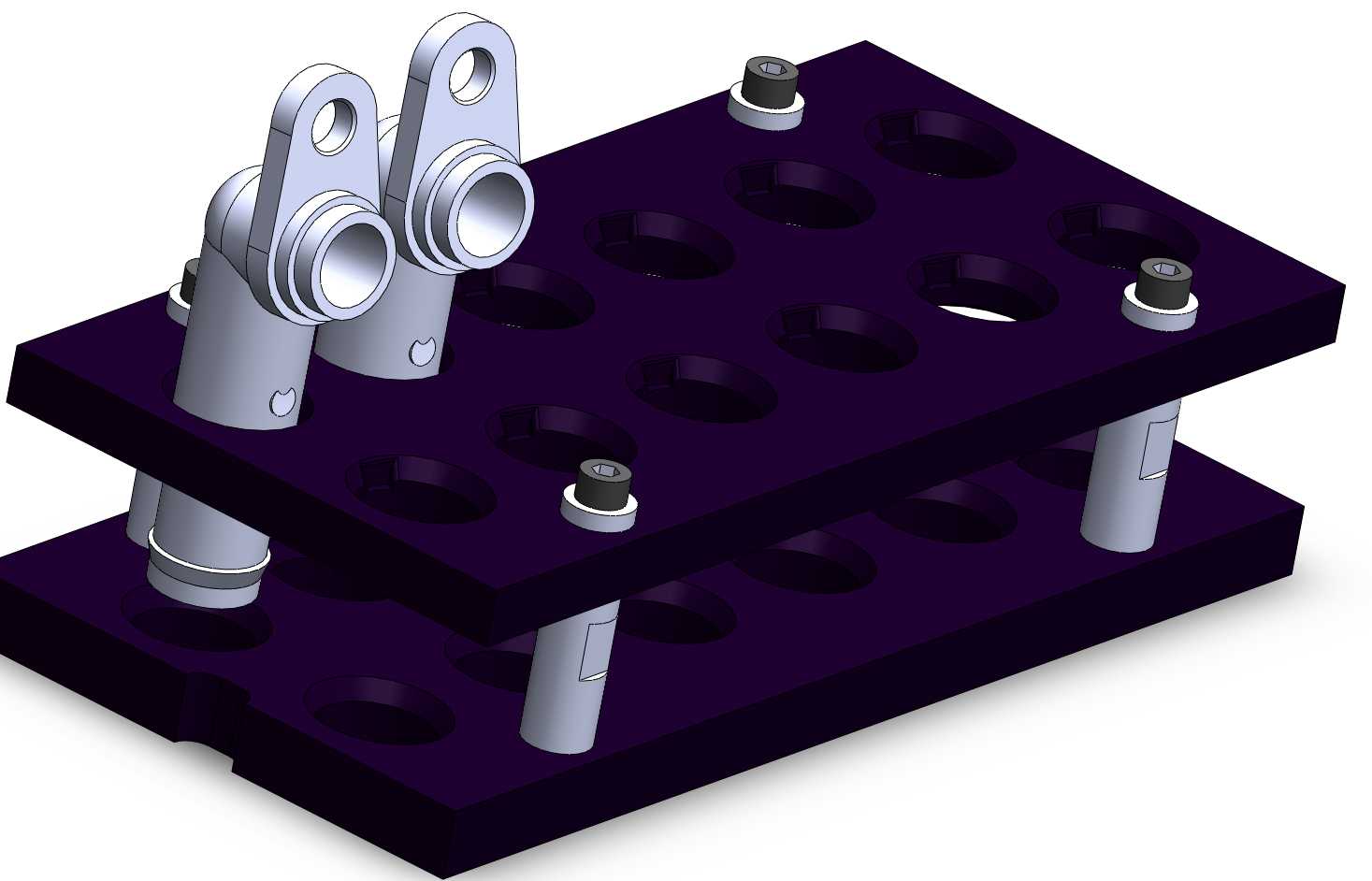

　　不需要额外的工装夹持就能保证管路与泵接口的同轴度，减少对接时的密封件磨损风险。托盘一侧设计有两个带铰接孔的立式安装耳座，耳座与上层板采用一体化加工结构，铰接孔的位置经过受力校核，能够承受满管状态下软管的侧向拉扯力，安装时可以通过销轴将整个托盘快速铰接在泵体的预设安装位上，不需要在现场做额外的焊接或者打孔作业，适配不同规格的离心泵、柱塞泵的侧边安装空间。从安装边界来看，托盘整体的长宽尺寸控制在常规小型泵组的安装面覆盖范围内，两层板之间的间距预留了足够的软管接头安装操作空间，作业人员可以在两层板之间完成接头卡箍的锁紧操作，不会出现操作空间不足的问题。板体上的多余孔位还可以作为备用接口，当泵组需要增减管路数量时，不需要重新更换托盘，

　　直接选用对应孔位即可完成管路拓展，适配不同流量配置的泵组使用需求。在实际使用场景中，这类托盘能够替代传统的现场管路焊接支架，减少现场施工的动火作业环节，所有部件都可以在车间预制完成后运输到现场直接装配，尤其适合在防爆要求较高的化工车间、空间狭小的设备间内使用。托盘的立式耳座还预留了小幅的角度调整余量，当泵组接口存在微小的角度偏差时，可以通过铰接点的小幅转动补偿安装误差，避免硬对接造成的管路应力集中，延长软管和泵体密封件的使用寿命。板体上的每个孔位边缘都做了倒角处理，避免穿管时划伤软管外壁，立柱的轴肩位置也做了圆弧过渡，减少应力集中导致的立柱断裂风险，整体结构没有多余的复杂零件，日常维护时只需要检查螺栓的锁紧状态即可，不需要特殊的维护工具。
