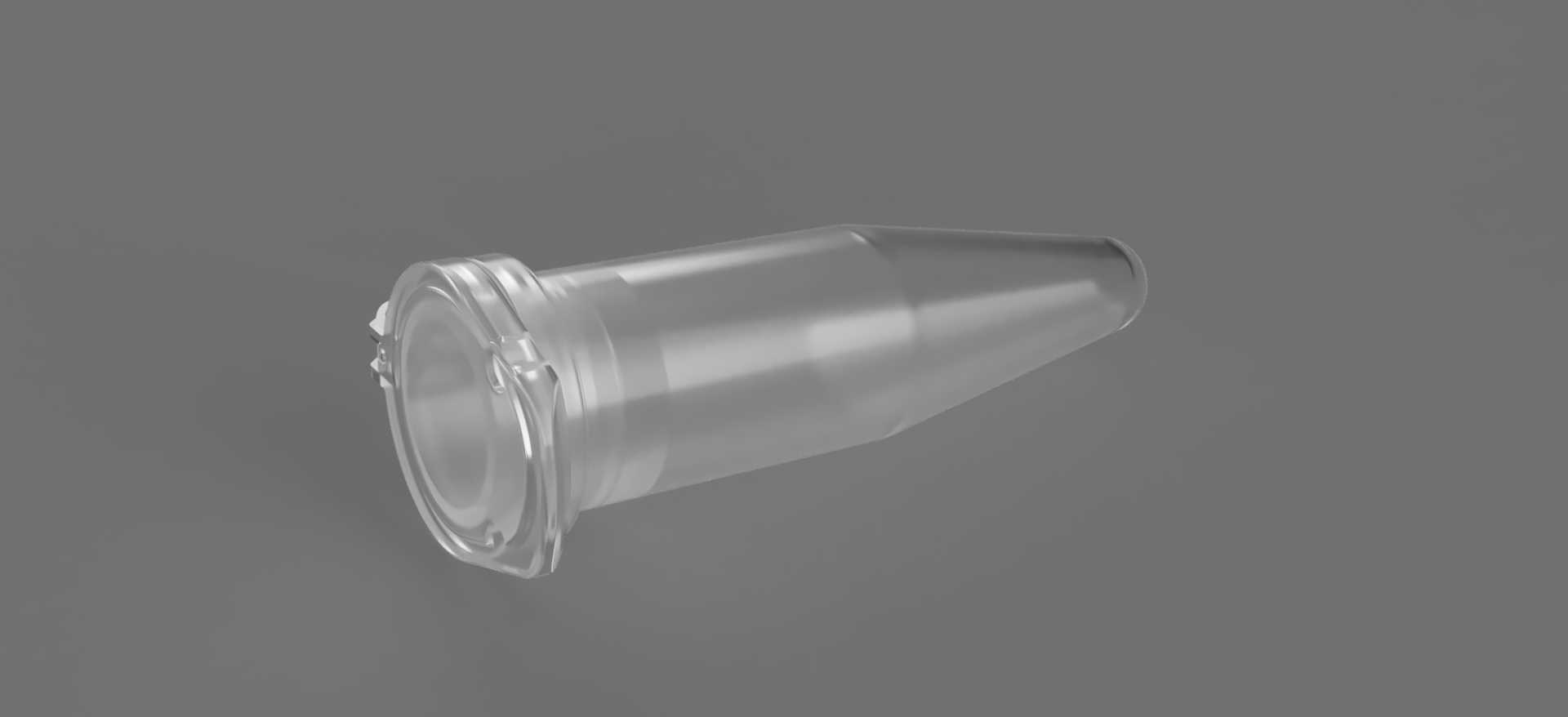

实验室1.5ml微量离心管结构设计

　　这款1.5ml规格的微量离心管，是分子生物学、临床检验、化学分析实验室里的高频消耗类器具，日常配合微型离心机完成微量样本的分离、沉降、暂存操作，小到核酸提取后的产物收集、蛋白样品的离心浓缩，大到临床末梢血样的预处理、试剂微量分装，都能见到它的身影。从结构设计逻辑来看，管身采用上宽下窄的锥形收底结构，锥度经过反复校准，既保证离心过程中样本能顺着管壁顺滑沉降到管底尖端，避免样本挂壁残留，又能在立式放置时依靠锥面与管座的配合保持稳定，不会轻易倾倒。管口位置设计了外翻的卡边结构，一方面能和配套的管盖形成过盈卡合，离心过程中哪怕转速达到12000rpm以上，也不会出现管盖崩开、样本漏液的情况，另一方面外翻的卡边可以直接挂在离心转子的卡槽内，

　　不需要额外的固定配件就能完成装夹，适配绝大多数常规台式微量离心机的转子规格。管身整体采用透明高分子材质建模，壁厚控制在均匀的0.8mm左右，既保证足够的结构强度，承受离心过程中的径向离心力不会出现管身开裂变形，又能保证透光性，实验人员可以直接肉眼观察管内样本的沉降状态、液面高度，不需要额外开盖查看。管盖和管身的连接采用一体化的薄壁连桥设计，开合过程中连桥的弯折寿命经过结构校核，反复开合上百次也不会出现断裂脱落的问题，避免实验过程中管盖遗失造成样本污染。从安装边界来看，这款离心管的最大外径适配标准的1.5ml离心管架孔位，管身总长度控制在常规规格范围内，既可以放入普通的恒温金属浴完成样本孵育，也能适配常见的微量移液器枪头伸入管底取液，

　　不会出现枪头够不到管底、残留样本无法吸取的问题。管底的尖端做了极小的圆弧过渡，既保证离心后的微量沉淀能集中在尖端极小区域，方便实验人员观察沉淀位置、吸除上清液，又不会因为尖端过于尖锐在运输、拿取过程中出现磕碰开裂的情况。在实际建模过程中，管身的脱模斜度也做了针对性设计，适合注塑量产的工艺要求，管壁外表面可以预留磨砂区域方便标记样本信息，不会因为管壁过于光滑导致标记笔迹被蹭掉。
