内燃机活塞连杆组件结构设计方案

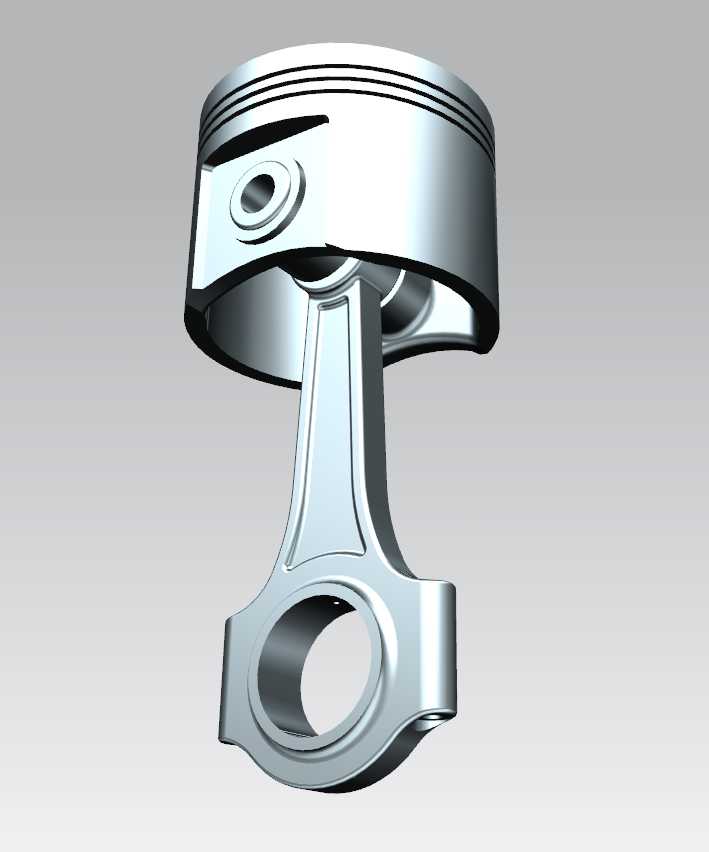

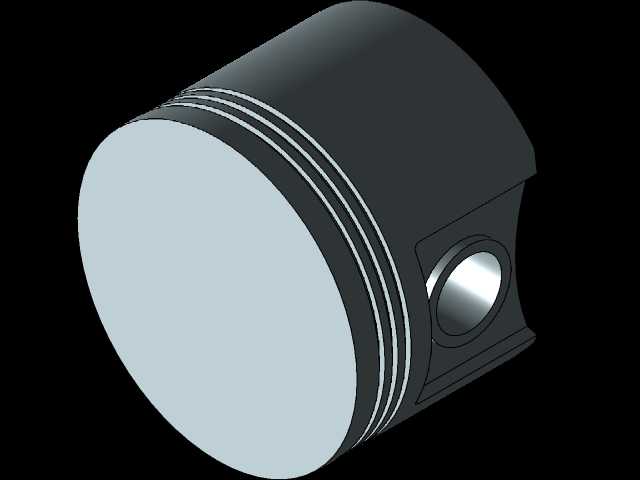

　　这套活塞连杆组件是往复式内燃机动力转换的核心执行部件，日常在乘用车汽油机、小型柴油机、通用动力机组的气缸内部承担着燃烧压力传导、直线往复运动向旋转运动转化的关键作用，直接决定动力输出的平顺性与整机可靠性。从结构设计逻辑来看，活塞头部预留了三道环槽安装位，最上方两道为气环槽，用于密封燃烧室高压燃气，避免做功冲程燃气下窜至曲轴箱，最下方为油环槽，负责刮除气缸壁多余润滑油，防止机油窜入燃烧室参与燃烧；活塞顶部的凹坑造型匹配对应机型的燃烧室形状，可引导进气涡流形成，优化油气混合效率，提升燃烧充分度。活塞销座部位做了加厚加强处理，与活塞销采用全浮式配合设计，工作状态下活塞销可在销座和连杆小头衬套内自由转动，保证磨损均匀，

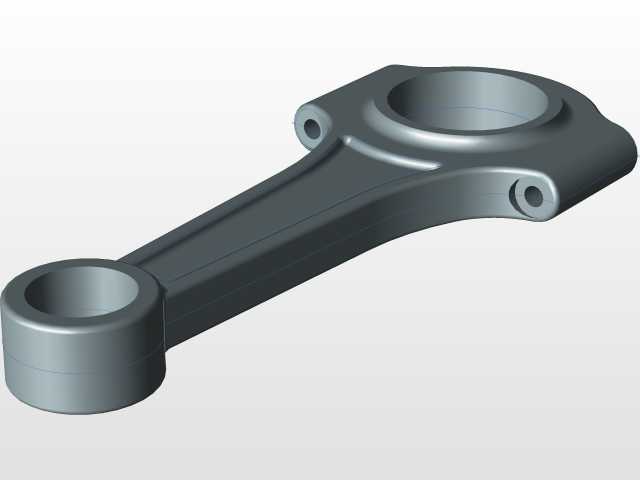

　　避免局部应力集中导致的开裂失效。连杆部分采用工字形截面结构，在保证整体抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴高速旋转时的惯性载荷；连杆大头为剖分式结构，配套连杆螺栓可实现与曲轴连杆轴颈的可靠紧固，安装时需严格按照对角分次拧紧的工艺要求操作，保证轴瓦配合间隙处于设计公差范围内，避免出现烧瓦、抱轴故障。从安装边界来看，活塞裙部设计为微椭圆型面，冷态下与气缸壁保留合理配合间隙，热态膨胀后可实现均匀贴合，既不会因间隙过大出现敲缸异响，也不会因间隙过小导致拉缸故障；组件整体装配后需对活塞、连杆进行分组重量匹配，同一台发动机内各缸活塞连杆组的重量差需控制在工程允许范围内，避免运转时出现不平衡振动。实际工况中，

　　组件需承受最高十余兆帕的燃烧爆发压力，以及每分钟数千次往复运动带来的交变载荷，因此建模过程中对各部位的过渡圆角、壁厚均匀性都做了严谨考量，避免应力突变点，同时活塞内腔、连杆杆身的减重设计也兼顾了轻量化需求，适配高转速动力设备的使用要求。
