带保持架深沟球滚动轴承结构设计

　　作为旋转传动系统里的核心支撑部件，这类深沟球结构的滚动轴承，几乎覆盖了从民用家电到工业重型设备的各类旋转工况场景。小到家用风扇的电机输出端、办公设备的走纸辊轴，大到机床主轴的支撑端、输送线的辊筒安装位、农用机械的传动转轴，都能见到这类结构的身影，它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数降到最低，减少动力传递过程中的损耗，同时约束轴的径向与轴向窜动，保证轴系的回转精度始终处于设计允许的公差范围内。

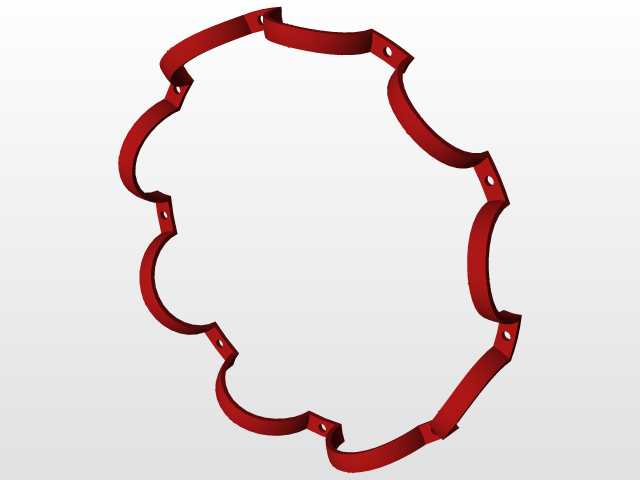

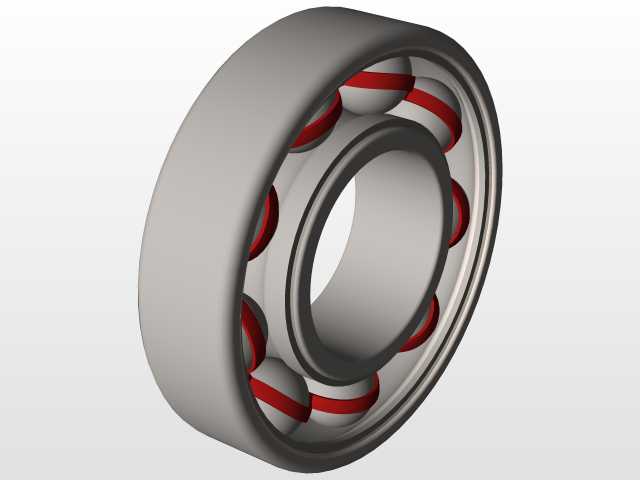

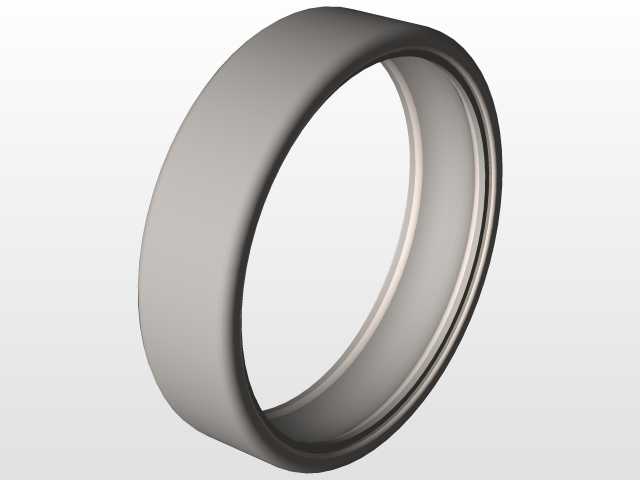

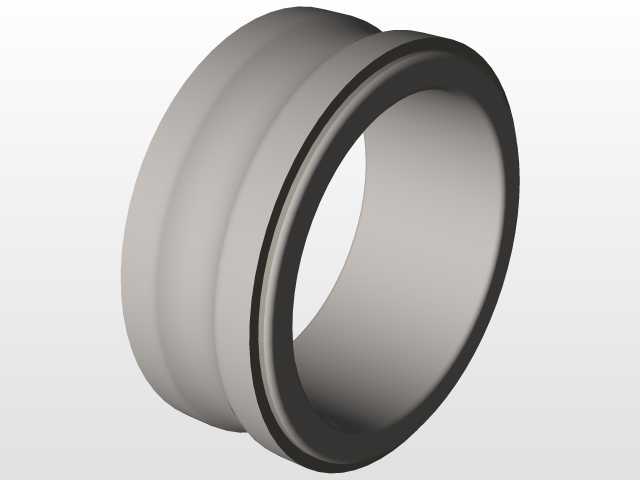

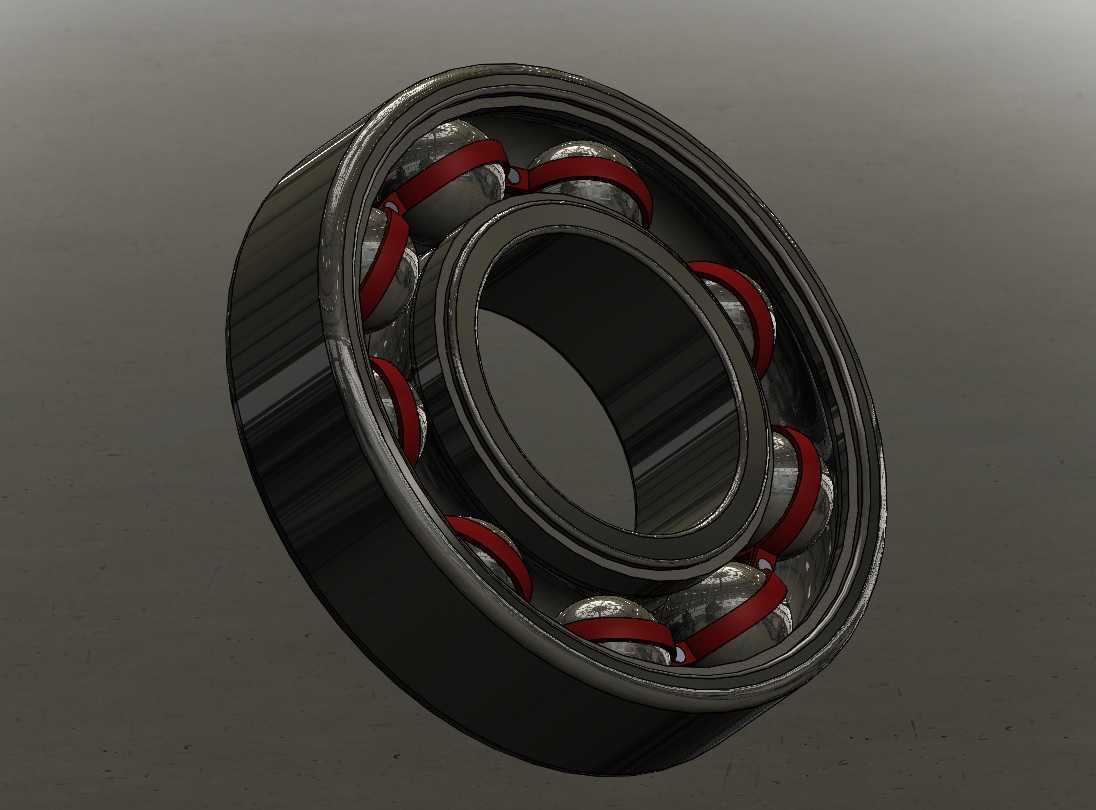

　　从结构设计逻辑来看，这个模型完整还原了深沟球轴承的四大核心组成部分：内圈、外圈、滚动钢球、浪形保持架。内圈通常与转轴采用过盈配合随轴同步转动，内圈外侧的滚道经过精密磨削，曲率与钢球半径匹配，保证钢球在滚道内滚动时接触应力均匀分布；外圈一般与设备的轴承座孔采用过渡或间隙配合，多数工况下外圈保持固定，部分特殊工况下也会随部件同步转动，内侧滚道与内圈滚道共同构成钢球的滚动循环轨道。中间的滚动钢球是承载径向载荷的核心元件，钢球的直径、数量直接决定了轴承的额定动载荷与静载荷上限，钢球之间的浪形保持架采用冲压成型结构，作用是将每颗钢球均匀分隔在滚道圆周方向，避免钢球在运转过程中相互接触摩擦产生额外磨损，同时引导钢球在滚道内顺畅循环，在轴承拆装过程中也能防止钢球从滚道内脱落。

　　从安装边界与尺寸适配角度，这类轴承的外形尺寸遵循通用的标准化系列，内孔直径、外圈外径、装配宽度都对应标准的尺寸公差带，选型时只需要匹配轴径、安装座孔尺寸以及工况载荷、转速要求即可直接选用，不需要额外定制安装结构。安装过程中需要注意，压装时的施力点必须对应配合的套圈端面，不允许通过滚动体传递压装力，否则会造成滚道压痕、钢球变形，直接影响轴承的运转精度与使用寿命。在实际工况应用中，这类轴承主要承受径向载荷，同时也可以承受一定程度的双向轴向载荷，当径向游隙适当加大时，还能具备一定的角接触轴承特性，适配转速更高、轴系有少量挠曲变形的安装场景。相较于滑动轴承结构，这类滚动轴承的启动摩擦阻力更小，润滑维护更简便，密封型结构还可以预填润滑脂实现长期免维护，大幅降低设备的后期运维成本。建模过程中对滚道的曲率半径、钢球与滚道的接触角、保持架的兜孔间隙都做了符合工程实际的还原，能够直接用于装配干涉校验、运动仿真演示以及相关教学场景的结构展示。
