带齿圈轻量化辐条式飞轮结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:452770
  • 带齿圈轻量化辐条式飞轮结构设计

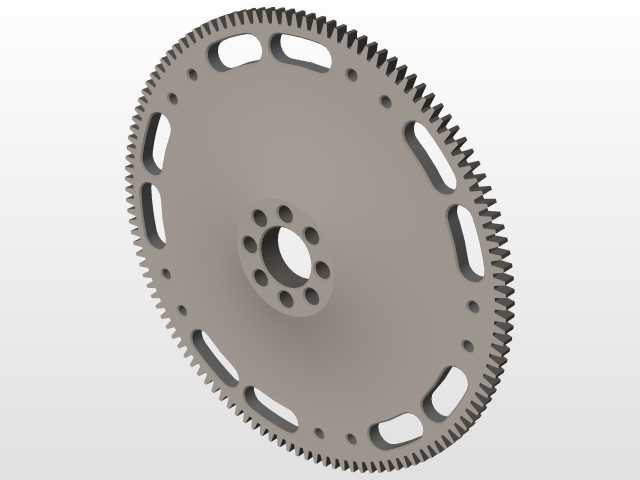

  这类带集成齿圈的辐条式飞轮,多应用在小排量内燃机动力输出端、小型试验台架惯量模拟单元以及间歇运转的轻工机械传动系统中,核心作用是通过自身旋转惯量平抑动力输出的转速波动,让曲轴或者动力主轴的运转更平顺,避免工况突变时出现转速骤升骤降的问题,同时外圈集成的起动齿圈可以直接和起动机驱动齿轮啮合,不需要额外加装独立的起动齿盘,能有效压缩动力端的轴向安装空间。从结构设计逻辑来看,中心区域的带螺栓孔凸台是核心安装基准,凸台上均匀分布的一圈通孔用于和动力输出轴的连接法兰穿装螺栓固定,中心的大直径通孔是为了避让主轴轴端或者定位芯轴,保证安装时飞轮端面和主轴轴线的垂直度,避免高速旋转时出现动平衡超差的问题。

  辐板区域的镂空减重孔是经过惯量匹配计算后设计的,在保证轮盘整体结构刚度、满足转动惯量设计要求的前提下,尽可能去除辐板非受力区域的多余材料,既降低飞轮自身重量,减少动力端的无效负载,也能在连续运转时提升轮盘的散热效率,避免长时间高转速下辐板区域出现热应力集中。外圈的直齿齿圈和辐板为一体化结构,齿形参数按照起动机驱动齿轮的啮合标准设计,齿顶倒角做了修形处理,保证起动啮合时能顺畅滑入,避免打齿故障。在安装边界上,这类飞轮的轴向厚度控制较薄,适配轴向空间紧凑的动力舱布局,齿顶圆直径根据匹配的起动机中心距确定,安装螺栓孔的分布圆直径和主流小排量动力输出法兰尺寸兼容,不需要额外做转接法兰就能直接装配。

  设计过程中需要重点校核辐板在高转速下的离心应力,尤其是镂空孔的边缘位置要做圆角过渡,避免应力集中导致的辐板开裂,同时齿圈部分的齿面硬度要满足频繁起动啮合的耐磨要求,整体装配前需要做动平衡校正,保证高速运转时的振动值控制在允许范围内。
