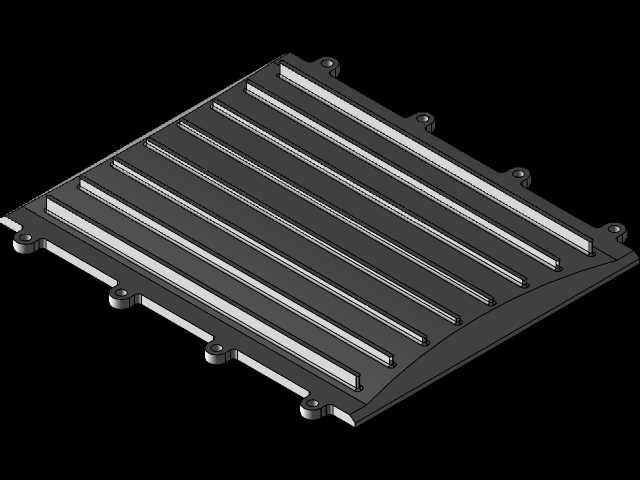

带安装凸耳的平行翅片式散热器盖结构

　　这类带平行翅片的散热器盖，多配套在密闭式电控箱体、小型功率模块或者工业控制单元的外侧，作为风冷散热路径的终端承载结构使用，日常工况下既承担内部发热元件的热量导出功能，也作为箱体的外侧防护盖板，隔绝外界粉尘、溅液对内部电路的侵蚀。从结构设计逻辑来看，整体采用一体化成型的思路，基板部分做了单侧收窄的异形轮廓，适配安装位的边界限制，边缘均匀分布的带孔安装凸耳，是直接对应安装面的预设螺孔位置做的定位设计，安装时不需要额外做转接支架，直接通过螺栓锁紧即可完成固定，凸耳的凸起高度做了统一控制，保证锁紧后盖板和安装面之间的密封间隙均匀，不会出现局部翘缝的问题。表面平行排布的散热翅片采用等间距设计，翅片的高度顺着基板的轮廓做渐变收窄，

　　和异形基板的边缘齐平，不会出现翅片突出磕碰的问题，这种等距平行翅片的设计，一方面是让自然对流或者强制风冷的气流可以顺着翅片间隙顺畅流通，不会出现紊流死区影响散热效率，另一方面在尺寸调整时，可以通过等比例增减翅片数量的方式适配不同的散热功率需求，不需要重新调整翅片间距和整体排布逻辑，能大幅缩短改型设计的周期。从安装边界来看，所有安装凸耳的孔位都做了同轴度公差控制，保证和安装面螺孔的对位精度，翅片的顶端都做了微小的倒角处理，避免安装维护时划伤操作人员，基板的内侧为平整接触面，可以直接贴合导热垫或者导热硅脂，和内部的发热功率器件紧密接触，减少接触热阻。实际应用中，这类结构的散热效率和翅片总散热面积直接相关，

　　平行排布的结构也方便后期清理积尘，不会因为复杂的曲面结构导致灰尘堆积难以清理，适配长期在工业车间环境下运行的设备散热需求，不需要频繁做维护清理就能保持稳定的散热性能。设计时也充分考虑了成型工艺的可行性，不管是采用铝挤成型后做后期机加工，还是采用压铸一体成型，都能保证翅片的成型精度，不会出现翅片歪斜、厚度不均的问题，基板的厚度也做了合理匹配，既保证足够的结构强度，避免安装锁紧时出现基板变形，也不会因为基板过厚导致整体重量超标，增加安装位的承重负担。
